桁架結構是一種由一系列垂直或斜向的桿件組成的框架系統，它能夠承受較大的荷載并具有很好的承載能力和穩定性。在橋梁設計中，桁架結構因其獨特的力學性能和施工便捷性而被廣泛采用。桁架結構的主要特點包括：，，1. 高承載能力：桁架結構通過其桿件的支撐作用，可以有效地分散荷載，從而提高整體結構的承載能力。，2. 良好的穩定性：桁架結構具有較好的抗側移能力，即使在荷載作用下也不易發生傾覆或失穩現象。，3. 施工方便：桁架結構可以通過工廠預制、現場安裝等方式快速完成，大大縮短了施工周期。，4. 經濟高效：相比于傳統的梁式結構，桁架結構在材料使用和施工成本上更具優勢。，5. 適應多種設計需求：桁架結構可以根據不同的荷載條件和跨度要求進行靈活設計，滿足各種橋梁工程的需求。，，桁架結構在橋梁設計中的應用為橋梁工程帶來了許多便利和創新，是現代橋梁建設中不可或缺的重要組成部分。

桁架結構的基本特點

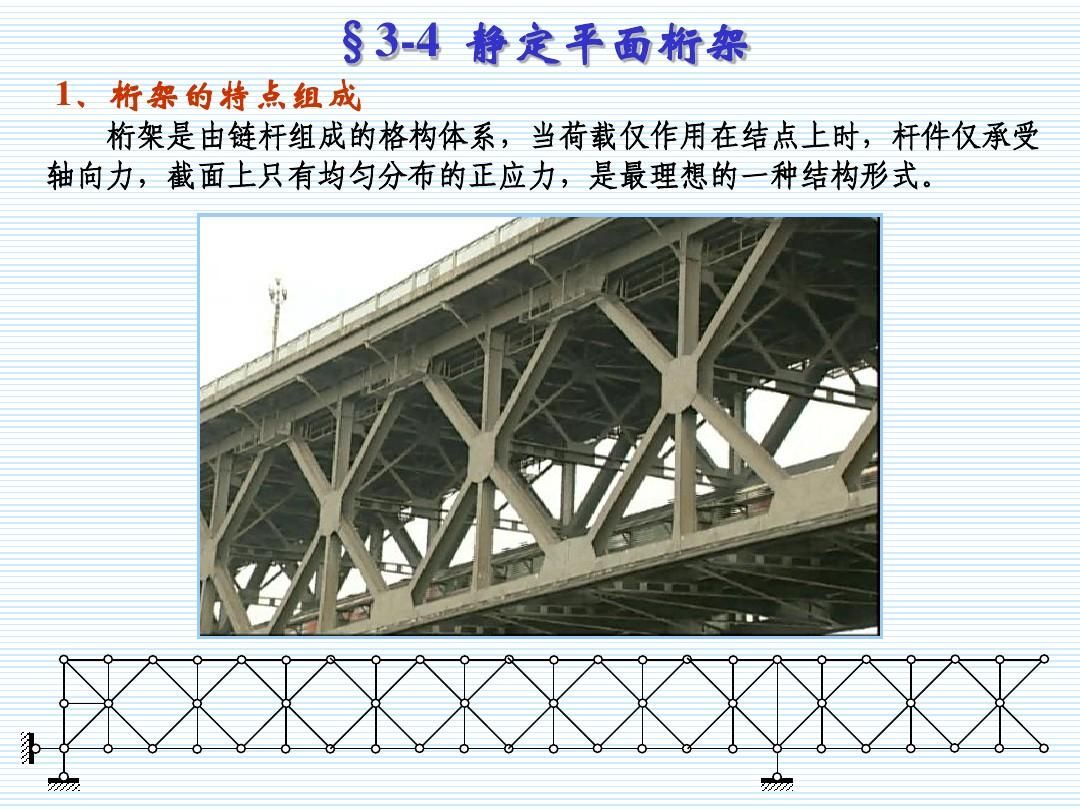

桁架結構是一種由直桿在端部相互連接而成的格構式結構，其基本特點主要包括以下幾個方面：

1. 節點連接方式

桁架結構通常由節點將直桿連接起來，這些節點可以是鉸接的，也可以是剛接的。在大多數情況下，桁架結構的節點是鉸接的，這意味著節點只傳遞軸向力而不傳遞彎矩和剪力。

2. 桿件受力性質

在桁架結構中，各個桿件主要承受軸向力（拉力或壓力），而不是彎矩和剪力。這種受力特性使得材料的強度能夠得到充分的發揮，因為軸向力下的應力分布較為均勻。

3. 結構性能

由于桁架結構的桿件只承受軸向力，因此它們的截面應力分布較為均勻，這與梁式結構在荷載作用下截面上的應力分布極不均勻形成對比。梁式結構在荷載作用下會產生較大的彎矩和剪力，導致截面上的應力分布不均勻，材料強度不能得到充分利用。

4. 受力轉換

桁架結構能夠?qū)⒄w的彎曲變形轉化為局部構件的受壓或受拉，從而有效地發揮出材料的潛力并增大結構的跨度。這種受力轉換使得桁架結構在大跨度建筑中得到了廣泛的應用。

5. 計算與施工

桁架結構的計算相對簡單，因為其桿件只承受軸向力，不需要復雜的彎矩和剪力計算。此外，桁架結構的施工也比較方便，適應性強，對支座沒有橫向推力，因此在結構工程中得到了廣泛應用。

6. 形式多樣性

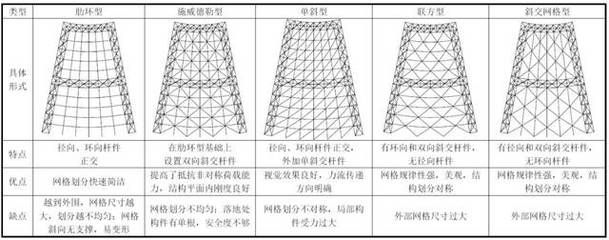

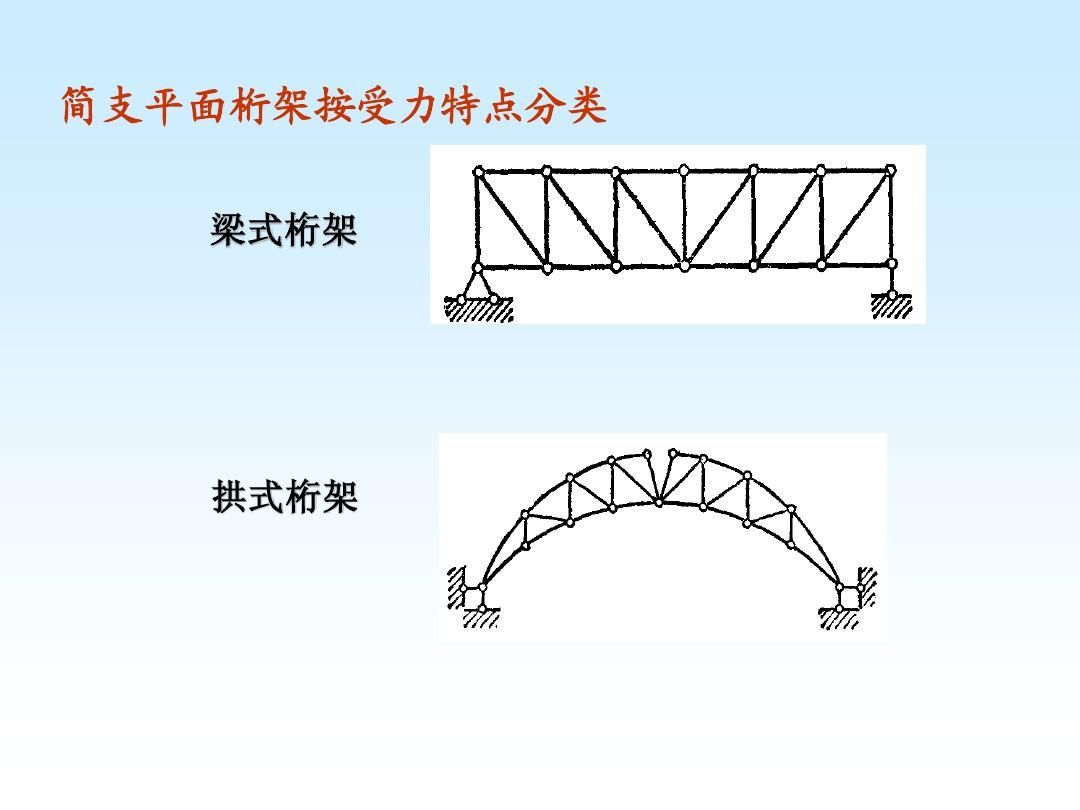

桁架結構有多種形式，如平面桁架和空間桁架，以及各種不同的幾何形狀，如三角形、梯形、拋物線形等。這些不同的形式使得桁架結構能夠適應不同的建筑需求和荷載條件。

綜上所述，桁架結構的基本特點在于其節點連接方式、桿件受力性質、結構性能、受力轉換、計算與施工以及形式多樣性等方面。這些特點使得桁架結構在現代建筑和工程中具有重要的應用價值。
