網架撓度檢測是確保大型結構穩定性和安全性的關鍵過程。該方法通常涉及使用激光掃描、電子測量?jī)x器或傳統的幾何測量技術來獲取網架結構的精確三維模型。這些數據隨后被用于計算結構在受力狀態下的撓度，即結構在外力作用下發生的最大垂直位移量。，，為了精確地測量網架的撓度，首先需要建立一個準確的三維模型。這可以通過激光掃描、無人機航拍或地面測量設備來實現。一旦獲得了網架的精確三維模型，就可以利用有限元分析軟件進行模擬，預測在不同荷載條件下的撓度表現。，，現場實測是驗證模型和預測結果準確性的重要手段。通過在網架上施加預定的荷載，并使用精密的測量工具實時監測其撓度變化，可以進一步驗證理論分析和數值模擬的準確性。這種方法不僅有助于及時發現潛在的結構問題，還可以為未來的設計優化提供重要的數據支持。

網架撓度檢測方法

網架撓度檢測是評估建筑結構安全性的重要手段，以下是幾種常見的檢測方法：

光電測量法

這種方法利用攝像機、激光傳感器等非接觸式測量設備實時測量鋼網架變形位移量，從而計算出鋼網架的撓度。其優點是測量精度高、測量速度快、應用方便，但適用范圍受限，只適用于小撓度的鋼網架。

萬能試驗機法

萬能試驗機法是在載荷作用下，通過測量鋼網架在相應位置的位移和載荷值，得出撓度值。其優點是適用范圍廣，可測量大撓度和小撓度的鋼網架，但測量比較繁瑣，需要在實驗室進行測試。

自由振動法

自由振動法是利用振動傳感器測量受激后的鋼網架振動頻率和振幅，再通過數學分析計算出撓度。其優點是適用范圍廣，可測量小撓度和大撓度的鋼網架，但在現場測試中受外界干擾較大。

現場檢測工作程序及步驟

網架撓度測量的現場檢測工作程序及步驟，可依據《GB/T50344-2004建筑結構檢測技術標準》第3.2條規定，步驟流程為：接受委托、現場調查、制定檢測方案、現場檢測、計算分析和結果評價、出具檢測報告。在制定檢測方案時，需要明確待測網架的概況，包括建筑及其結構類型、巖土工程條件、建筑規模、所在位置、所處工程階段等。

結果處理方法

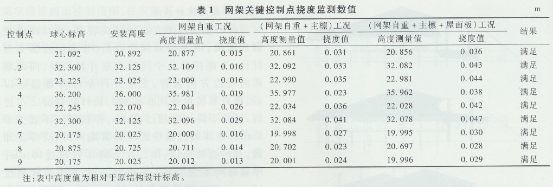

鋼網架撓度檢測結果的處理方法，需要根據具體情況進行選擇。在實際工程中，通常采用以下方法：繪制撓度變形圖；比較設計和實測撓度值；分析影響因素。鋼網架撓度不僅與載荷大小有關，還受到機構的材料、結構設計、施工過程等多個因素的影響。因此，需要對導致?lián)隙犬a(chǎn)生的各種因素進行分析和評估。

綜上所述，網架撓度檢測是一個復雜的過程，需要結合實際情況選擇合適的檢測方法和處理方案，以確保工程的安全性和可靠性。
