螺旋樓梯的平面繪制是建筑設計中的一項挑戰，尤其是在使用CAD軟件（如AutoCAD）進行設計時。為了優化這一過程，可以采用以下技巧：通過精確測量和計算來確定螺旋樓梯的起始點和終止點，確保樓梯的起點和終點在水平或垂直線上。利用CAD軟件中的直線工具和曲線工具來創建樓梯的平面圖，并確保線條平滑且符合建筑規范。利用CAD的三維視圖功能實時預覽樓梯效果，這有助于及時發現并糾正錯誤，提高繪圖效率。不斷練習和熟悉CAD軟件的操作，將有助于提高繪制螺旋樓梯平面圖的技巧。

螺旋樓梯平面弧線的繪制方法

螺旋樓梯的平面弧線繪制是一個細致的過程，需要精確的計算和操作。以下是根據搜索結果總結的繪制步驟：

1. 準備工作

在開始繪制之前，需要確定樓梯的基本參數，如樓層高度、踏步高寬等。這些參數將直接影響樓梯的尺寸和外觀。

2. 繪制基本弧線

使用CAD中的“arc”命令，按照要求的半徑和弧度畫出一條弧線作為樓梯的一邊。然后，通過“offset”命令，按照樓梯寬度進行偏移，得到另一條弧線。接著，使用“xline”命令，從圓心畫出等分的射線，作為踏步線。最后，使用“trim”命令，修剪多余的線條，完成樓梯的繪制。

3. 創建三維效果

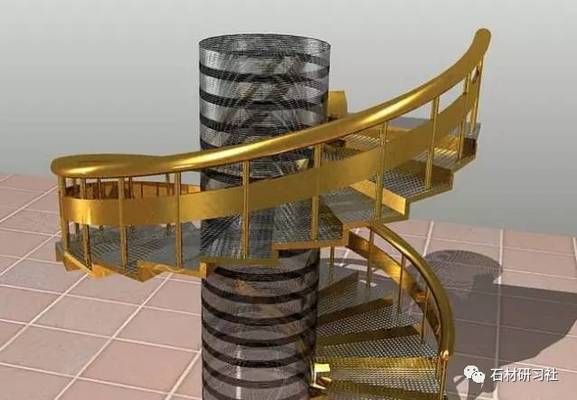

為了使平面圖更加直觀，可以使用CAD的三維效果功能。首先，點擊繪圖區域右上角的三維視圖，選擇一個合適的角度。然后，點擊菜單欄中的視圖-視覺樣式-真實，這樣就可以看到實體的旋轉樓梯了。

4. 調整和完善

根據需要，可以對樓梯的平面圖進行進一步的調整和完善。例如，可以使用“region”命令將踏板和支柱變成面域，然后使用“環形陣列”命令，逐個向上調節位置（增加Z值），形成樓梯階梯布局。最后，使用“并集”命令，將所有踏板和支柱合成整體。

通過上述步驟，可以在CAD中準確地繪制出螺旋樓梯的平面弧線。需要注意的是，CAD的3D特效有一個效果延遲，需要進行設置才能看到最終的三維效果。此外，為了提高效率，可以使用CAD中的各種工具和命令，如“陣列”、“拉伸”等，來簡化繪圖過程。
