桁架計算簡圖例題怎么做(nab\u0027節點法與截面法對比)
桁架是一種由許多桿件組成的結構,這些桿件通常通過節點連接。在處理桁架計算問題時,有多種方法可以應用,包括節點法和截面法。節點法是直接對節點進行受力分析,而截面法則是通過計算各截面的應力來間接評估整個桁架的承載能力。,,節點法的優點是可以直接得到節點的受力情況,但缺點是需要更多的計算步驟和復雜的數學處理。相比之下,截面法的優點是計算過程簡單直觀,只需考慮截面的應力分布,但可能無法精確地反映節點的實際受力情況。,,在實際應用中,選擇哪種方法取決于具體的問題和要求。如果需要快速得出結果,且對節點的受力情況有較高的精度要求,可能會選擇節點法。反之,如果更關注結構的總應力分布和簡化計算過程,截面法可能是更好的選擇。

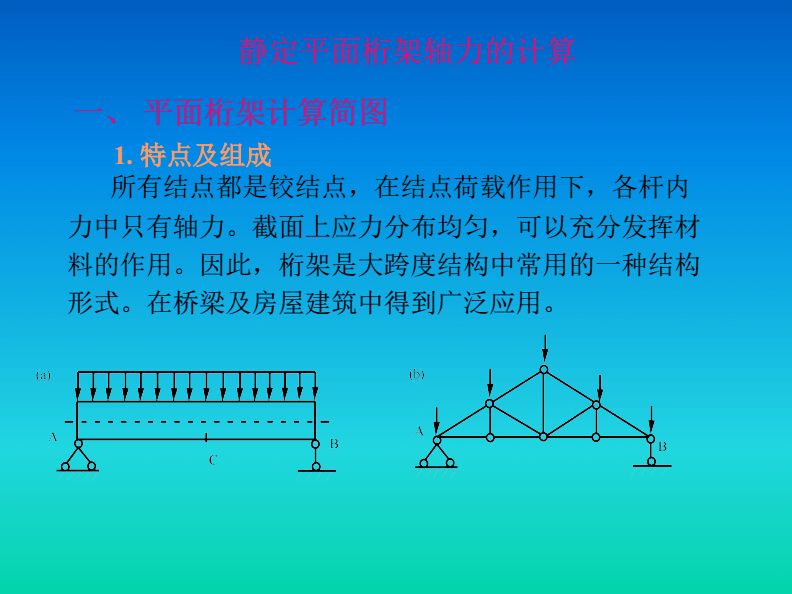

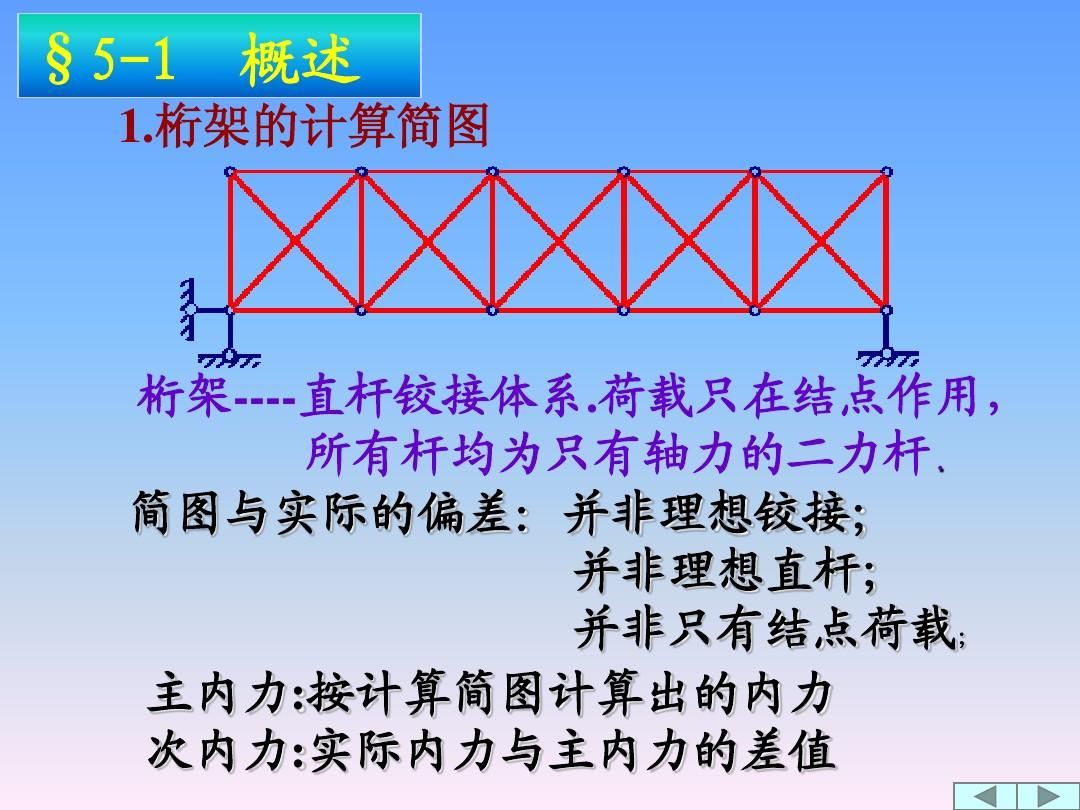

一、桁架計算簡圖例題的一般步驟
- 明確桁架結構類型與已知條件
- 首先要確定桁架是簡單桁架、聯合桁架還是復雜桁架等類型。例如簡單桁架是由直桿組成,節點都是鉸鏈連接;聯合桁架包含多個簡單桁架,節點可能是固定連接或半鉸鏈連接;復雜桁架是由多種類型桁架組合而成等。同時明確已知的外力情況(集中力、分布力的大小、方向和作用點等)、桁架的幾何形狀(桿件長度、節點位置等)、約束條件(如哪些節點是固定的,固定方向等)等信息。這部分內容可參考理論力學中桁架的基本概念相關知識,如[2]中提到桁架結構的分類等內容。
- 選擇計算方法
- 解析法
- 建立節點坐標系,列出節點力和節點位移的關系式,然后解方程組得出內力和位移。這種方法精度高,適用于各種復雜結構的分析。
- 截面法
- 如果桁架結構相對簡單,截面法是個不錯的選擇。通過在桿件上截取一小段,分析其受力情況,然后根據力的平衡條件(合力為零,合力矩也為零)計算出桿件內力。在使用截面法時,需要注意截取的桿件應盡可能短,以減小誤差。此方法適用于簡單桁架和組合桁架,可以快速準確地計算出桿件內力[3]。
- 節點法
- 以節點為研究對象,通過節點平衡條件來求解內力和變形。適用于節點較多的復雜桁架,可以簡化計算過程。在使用時要注意結點的平衡條件[3]。
- 解析法
- 進行具體計算
- 若采用截面法
- 例如對于一個簡單桁架,在求某桿件內力時,截取包含該桿件的合適截面,使截面一側的桁架結構成為隔離體。對這個隔離體進行受力分析,畫出受力圖。
- 根據力的平衡條件,列出平衡方程。如果是平面桁架,在平面直角坐標系下,可列出沿x軸、y軸方向的力的平衡方程(∑Fx = 0,∑Fy = 0)以及力矩平衡方程(∑M = 0)。
- 代入已知的力和幾何關系等數據,求解方程得出桿件內力。
- 若采用節點法
- 選定一個節點開始分析,同樣先畫出該節點的受力圖,由于節點一般受桿件的軸力作用,假設軸力為拉力(如果計算結果為負則表示實際為壓力)。
- 根據節點在平面內的平衡條件(∑Fx = 0,∑Fy = 0)列出方程。
- 依次對其他節點重復上述步驟,逐步求出各桿件的內力。由于每個節點可列出兩個獨立的平衡方程,所以要合理選擇節點順序進行求解。
- 若采用截面法
- 結果分析與檢查
- 分析計算得到的桿件內力結果是否合理,例如內力的大小是否符合結構受力的預期,是否存在內力過大或者過小不合理的情況。
- 檢查計算過程是否正確,可以通過重新檢查受力圖的繪制是否準確、平衡方程的建立是否無誤、代入的數據是否正確等方面進行檢查。
二、具體例題演示
假設一個簡單平面桁架結構,由若干桿件連接A、B、C、D等節點組成,在節點B處施加一個垂直向下的集中力F。
- 明確結構類型與已知條件
- 這是一個簡單平面桁架,已知在節點B有一個垂直向下的集中力F,桁架的幾何形狀(各桿件的連接關系和大概的長度比例等)可以從題目給定的簡圖中獲取,假設節點A為固定鉸支座(限制水平和垂直方向的位移),節點D為可動鉸支座(只限制垂直方向位移)。
- 選擇計算方法
- 由于結構相對簡單,這里選擇節點法進行計算。
- 進行具體計算
- 先從節點A開始分析,節點A受到水平和垂直方向的約束反力,分別設為Ax和Ay,以及桿件AB和AD對節點A的軸力,設為NAB和NAD(假設為拉力)。根據節點A的平衡條件:
- 在x軸方向:Ax+NAD = 0。
- 在y軸方向:Ay+NAB = 0。
- 再分析節點B,節點B受到集中力F、桿件AB、BC和BD的軸力(設為NAB'、NBC和NBD,這里NAB'與前面分析節點A時的NAB是一對作用力與反作用力,大小相等方向相反)。根據平衡條件:
- 在x軸方向:NBD = 0。
- 在y軸方向: - F+NAB'+NBC = 0。
- 按照這樣的順序依次分析其他節點,直到求出所有桿件的內力。
- 先從節點A開始分析,節點A受到水平和垂直方向的約束反力,分別設為Ax和Ay,以及桿件AB和AD對節點A的軸力,設為NAB和NAD(假設為拉力)。根據節點A的平衡條件:
- 結果分析與檢查
- 比如得到某桿件內力為很大的正值,檢查結構受力情況是否合理,是否存在計算錯誤導致內力過大。重新檢查各個節點的受力圖和平衡方程的建立是否正確。
