桁架的零桿數是指構成桁架結構中不參與受力的桿件數量?？焖僮R(shí)別桁架中的零桿通常需要一些幾何知識和經驗，因?yàn)椴皇撬械臈U都承擔載荷。以下是幾個步驟和技巧來識別桁架中的零桿：，，1. 確定所有節點位置：要確保知道桁架中所有節點的位置，這有助于理解哪些桿件是連接這些節點的。，，2. 觀察桿件的連接方式：桁架通常由一系列平行或垂直的桿件組成。檢查每根桿的兩端是否都有節點，以及這些節點是如何相互連接的（例如通過鉸接、剛接或彈性支撐）。，，3. 分析桿件的功能：了解每個桿件的功能很重要。有些桿件可能只是用于支撐其他構件，而沒有直接承受負載。，，4. 使用圖形工具：如果可能的話，繪制桁架的簡化圖形，以便直觀地看到哪些桿件是連接節點的，哪些是僅起支撐作用的。，，5. 考慮載荷分布：根據已知的載荷和施加在桁架上的條件，分析桿件如何分擔這些負載。，，6. 注意特殊設計：某些桿件可能因?yàn)樘厥獾脑O(shè)計而成為零桿，比如某些類型的桁架設計允許某些桿件在不承載的情況下存在。，，通過上述方法，可以有效地識別出桁架中的零桿，并進一步分析其對結構性能的影響。

一、根據節點連接情況判斷

1. L形結點
   • 規則：不共線的兩桿結點不受外力作用時，兩桿皆為零桿；若其中一桿與外力共線，則此桿內外力相等，不與外力共線的一桿為零桿。
2. T形結點
   • 規則：無外力作用的連接三桿的結點，若其中兩桿在一直線上，則不共線一桿必為零桿，而共線的兩桿內力相等且性質相同（同為拉力或壓力）。
3. X形結點
   • 規則：無外力作用的連接四桿的結點，若兩兩桿件共線，則同一直線上的兩桿內力相等且性質相同。
4. K形結點
   • 規則：四桿相交成對稱K形的結點，無荷載作用時，兩斜桿軸力異號等值。對稱桁架在對稱荷載作用下，對稱軸上的K形結點若無荷載作用時，則該結點上的兩根斜桿為零桿。
5. 特殊情況
   • 一個結點僅有兩根不共線的桿件組成，且該結點上無外荷載作用，則該兩個不共線的桿件為零桿。
   • 一個結點僅有三根桿件組成，且該結點上無外荷載作用，其中有兩根桿件共線，則不共線的那根桿件為零桿。
   • 節點只連接兩個桿件，且節點上沒有荷載，這兩個桿件都是零桿。
   • 節點上只有兩個桿件，若節點有一力與其中一桿在同一直線上，則另一桿為零桿。
   • 節點上有三根桿件，沒有節點力，其中兩桿共線，第三根桿為零桿。
   • 對稱桁架在反對稱荷載作用下，與對稱軸重合或垂直相交的桿件為零桿。

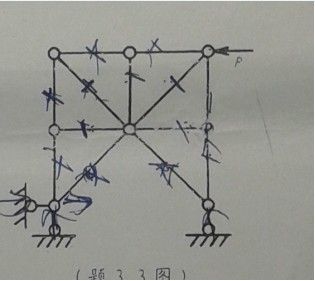

二、整體分析與逐步判斷

1. 從整體平衡入手
   • 先考察桁架整體平衡求出支座反力等相關力。例如通過∑F = 0，∑M = 0（水平力、垂直力、力矩平衡方程）求出支座反力的方向和大小等信息。這有助于后續對節點的分析，因?yàn)橹ё戳?huì)影響節點的受力情況，進而判斷零桿。比如求出某個支座反力為零或者沿某個方向，在分析該支座連接節點的桿件時就能利用這個信息判斷零桿。

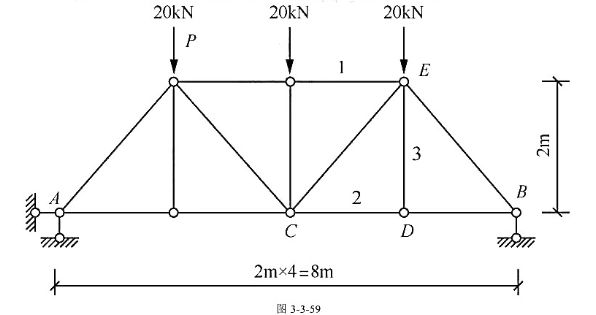

2. 逐個節點分析
   • 按照上述根據節點連接情況判斷零桿的規則，從已知力情況較簡單的節點開始分析，逐步確定零桿。例如先從沒有外荷載且桿件連接情況符合零桿判斷規則的節點開始，確定這些節點處的零桿后，可能會使其他節點的桿件連接和受力情況變得更簡單，從而繼續判斷出更多零桿?？梢园汛_定為零桿的桿件在圖上標記出來，避免重復分析其受力情況。
