桁架結構簡圖電腦繪圖

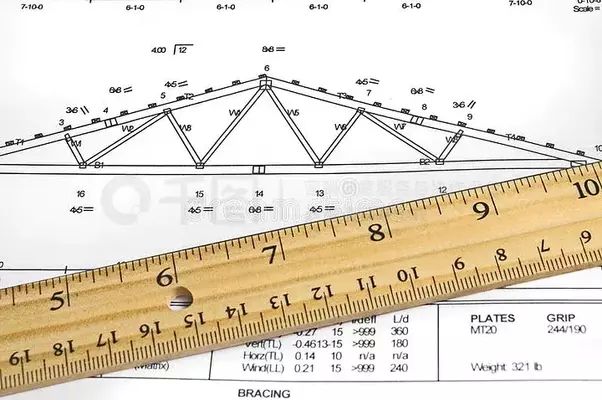

桁架結構是一種常見的工程結構,它由一系列垂直的桿件組成,這些桿件通過節點相互連接,形成一個穩定的框架。在設計和繪制桁架結構簡圖時,需要遵循一定的步驟和原則,以確保繪圖的準確性和實用性。,,確定桁架的結構形式和尺寸,包括桿件的數量、長度、寬度以及節點的位置等。根據實際需求,選擇合適的繪圖軟件或工具,如AutoCAD、SolidWorks等,進行圖形繪制。,,繪制桁架的基本形狀。使用直線、圓弧、橢圓等基本圖形元素,按照設計要求構建出桁架的基本輪廓。注意保持線條清晰、簡潔,避免出現不必要的細節。,,添加節點和連接桿件。根據節點的位置和數量,將它們準確地繪制出來,并確保它們能夠正確地連接各個桿件。注意標注桿件的長度、寬度等信息,以便后續的分析和計算。,,檢查繪圖的準確性和完整性。仔細核對桿件的連接方式、節點的位置等關鍵信息,確保圖紙符合實際需求。如有需要,可以調整圖形大小、比例等參數,以滿足不同場合的需求。,,桁架結構簡圖的電腦繪圖需要綜合考慮結構形式、尺寸、連接方式等因素,遵循一定的繪圖規則和技巧,以確保圖紙的準確性和實用性。

一、使用AutoCAD繪制桁架結構簡圖
- 基本設置
- 設置圖幅:根據桁架結構的復雜程度和繪圖需求確定合適的圖幅大小,例如A3或A2等。繪圖始終使用1:1比例,如需改變圖樣大小可在打印時于圖紙空間內設置不同的打印比例。這樣在繪圖過程中方便尺寸的確定和后續修改等操作。
- 設置單位及精度:根據實際需求選擇合適的單位,如毫米、厘米等,并確定相應的精度,確保繪圖尺寸的準確性。
- 建立圖層:為不同類型的圖元對象設置不同的圖層,例如可以設置輪廓線層、中心線層、標注層等。并且每個圖層設置不同的顏色及線寬,圖元對象的顏色、線型及線寬都應由圖層控制(bylayer),這樣方便管理和區分不同的圖形元素,也有利于后期的編輯和修改。
- 設置對象樣式:如設置線型(如中心線為點劃線等)、字體樣式(用于標注等文字內容)等。
- 繪圖步驟
- 繪制輪廓:根據桁架的結構特點,使用基本繪圖命令如直線(line命令)繪制桿件的輪廓。如果桁架結構存在對稱部分,可以先繪制一半,然后利用鏡像(mirror命令)等編輯命令得到完整的結構。對于有角度的桿件連接,可以使用極坐標或者相對坐標的方式準確繪制直線的端點位置。
- 繪制節點:節點處可以用圓(circle命令)或者特定的圖形來表示,并且要準確體現節點與桿件的連接關系。
- 添加中心線(如果需要):對于一些對稱結構或者有回轉特性的桿件,可以繪制中心線(使用點劃線線型)來表示其對稱軸或者回轉中心等,便于識圖。
- 編輯與調整:使用修剪(trim命令)、延伸(extend命令)等編輯命令來整理圖形,使圖形表達清晰準確。
- 標注尺寸:使用標注命令對桁架的桿件長度、節點間距等重要尺寸進行標注,標注的文字大小、箭頭樣式等可以根據事先設置的標注樣式來確定。
二、利用3D軟件繪制桁架結構簡圖再轉換為2D視圖(以SolidWorks為例)
- 創建3D模型
- 建立草圖:在草圖繪制平面上,使用直線、圓等草圖工具繪制桁架桿件的截面形狀或者平面輪廓,根據桁架結構確定各個桿件的相對位置關系。
- 拉伸/放樣等操作形成桿件實體:如果是簡單的等截面桿件,可以使用拉伸(extrude命令)將草圖沿著某一方向拉伸形成桿件實體;如果桿件是變截面的,可以使用放樣(loft命令)等操作來生成。
- 組裝桿件形成桁架結構:通過添加配合關系(如重合、平行、垂直等配合)將各個桿件按照桁架的實際結構組裝在一起,確保各部件之間的連接關系正確。
- 生成2D視圖
- 選擇視圖方向:在SolidWorks中可以選擇合適的視圖方向,如正視、俯視、側視等,這些視圖方向能夠反映桁架結構的主要特征。
- 生成工程圖:通過軟件的工程圖功能將3D模型轉換為2D視圖,可以添加尺寸標注、中心線、標題欄等工程圖元素,使其符合工程制圖的規范。
三、從已有資源獲取桁架結構簡圖進行修改(如土木在線的資源)
- 查找合適的桁架結構示意圖
- 在土木在線等工程資源網站上搜索桁架結構CAD示意圖,這些示意圖包含結構平面布置圖、軸結構立面布置圖等多種類型,可根據自己的需求選擇。例如有某地區鋼管桁架結構CAD示意圖,其中包含結構平面布置圖、軸結構立面布置圖、T1拉條詳圖等內容完整、表達清晰且制圖嚴謹?shù)膱D紙資源,可以下載使用。
- 修改示意圖
- 根據自己的實際需求對下載的桁架結構簡圖進行修改。例如,如果是結構形式相似但尺寸不同,可以使用縮放命令(在相應繪圖軟件中的操作)調整整體尺寸;如果是部分桿件的增減,可以在原有的圖形基礎上刪除或添加相應的桿件圖形元素,并重新調整連接關系和標注等內容。
