桁架建模是工程和結構設計中一個關鍵步驟，涉及創建用于支撐結構的幾何模型。這個過程通常包括以下幾個步驟：，，1. 確定桁架類型：首先需要確定桁架的類型，例如三角形、梯形或平行四邊形等。，2. 選擇材料：根據桁架的設計要求和載荷條件，選擇合適的材料，如鋼材、鋁材或塑料等。，3. 繪制草圖：在紙上或使用計算機輔助設計（CAD）軟件繪制桁架的草圖，這有助于初步了解結構和形狀。，4. 建立三維模型：利用專業軟件（如AutoCAD, SolidWorks, Rhino等）將草圖轉化為精確的三維模型。，5. 添加細節：在三維模型的基礎上添加必要的細節，例如加強筋、孔洞或其他特征。，6. 檢查和優化：對模型進行仔細檢查以確保其符合設計規范和負載要求，并進行必要的優化。，7. 生成文檔：將完成的模型輸出為圖紙、報告或電子文件，供后續施工和使用。，，通過上述過程，可以確保桁架模型的準確性和完整性，從而為結構設計和施工提供可靠的基礎。

桁架建模過程圖

概述

在SketchUp中創建桁架模型是一個系統的過程，涉及多個步驟和技術。以下是根據提供的搜索結果，對桁架建模過程的詳細解釋。

創建桁架模型的步驟

使用插件創建曲面

首先，使用貝茲曲面插件（SUAPP編號308）來創建曲面，并通過雙擊曲面進行編輯，直到達到所需的形狀。接著，右鍵點擊鼠標，炸開模型，以便進一步編輯。

創建桁架框架

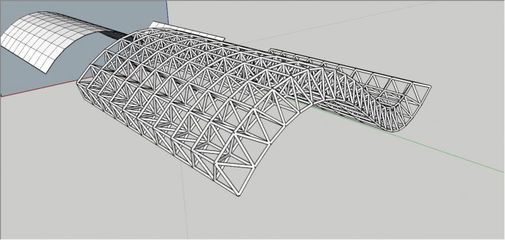

接下來，選中單個組件，使用超級推拉插件（SUAPP編號94）中的聯合推拉功能，將二維曲面拉出合適的厚度。然后，使用增強選擇插件（SUAPP編號3）選擇面，刪除面只留下邊線。將框架復制出一個并炸開，這將在后續步驟中使用。全選框架后，使用線轉圓柱插件（SUAPP編號148），將線形框架轉換為立體圓柱組成的框架，從而完成桁架的曲面網格制作。

制作連接處球體組件

全選復制的線形框架，使用Fredo工具插件（SUAPP編號435）標記頂點，并將框架交點移出。然后，使用標準球體插件（SUAPP編號203）或路徑跟隨手動制作一個半徑為0.03m的球體，并創建組件。全選交點與球體，使用標參考點插件（SUAPP編號162）中的參考點處插入組或組件，使交點全部轉為球體。最后，使用編輯欄的原位粘貼功能或拖動單個球體將組件手動移動至相應的位置。

完成曲面桁架

完成上述步驟后，為曲面景觀桁架添加支撐座架。使用渲染器進行渲染，從而完成整個桁架模型的制作。

結論

以上步驟提供了在SketchUp中創建桁架模型的基本流程。請注意，實際操作中可能需要根據具體項目的要求和設計師的創意進行調整。此外，熟練掌握SketchUp的各種插件和工具對于提高建模效率和質量至關重要。
