桁架結構建模（grasshopper建模技巧分享sketchup插件高效應用）

營口鋼結構設計06-12868閱讀0評論

桁架結構建模是建筑和工程領域中的一項關鍵技術，它涉及到將復雜的幾何形狀通過桿件和節點連接起來以實現力的傳遞。在SketchUp中，使用grasshopper插件可以極大地提高建模的效率和精確度。，，利用grasshopper插件，用戶能夠輕松地導入CAD文件，這些文件可以直接用于SketchUp模型的構建。grasshopper插件還提供了強大的參數化工具，允許用戶對模型中的每個元素進行單獨調整，從而快速生成不同的設計方案。，，進一步地，grasshopper插件還支持與3D打印軟件的集成，使得設計師能夠在設計階段就預覽最終產品的實際效果，這對于原型設計和快速迭代至關重要。，，grasshopper插件為SketchUp用戶提供了一套完整的解決方案，從導入CAD文件到參數化設計，再到與3D打印的無縫對接，極大地提升了建模效率和設計質量。

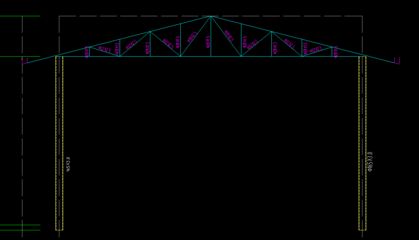

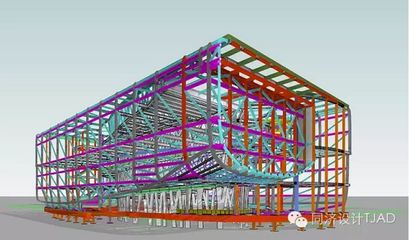

桁架結構建模（grasshopper建模技巧分享sketchup插件高效應用）鋼結構網架施工第1張

一、基于Grasshopper的桁架結構建模

數據生成結構線的方法：建筑的桁架結構有很多結構線，可通過gh（Grasshopper）的數據來生成這些結構線，但這可能是個考驗，不過有一種方法可以讓桁架結構建模變得簡單，但具體方法未在搜索結果詳細提及。
相關教學與教程：有例如“Grasshopper教學024 - 曲面桁架SpaceTruss”等相關教學視頻可參考桁架建模，還有karamba3D教程 - 1:桁架建模分析（Rhino、Grasshopper）等資源可輔助基于Grasshopper的桁架結構建模。

二、SketchUp中的桁架建模思路

做出桁架曲面原型
- 使用插件：貝茲曲面（SUAPP編號308），雙擊曲面編輯至合適的形狀，然后右鍵鼠標，炸開模型；創建組件并多復制出一個組件，由于模型成組，后續對單個組件操作會聯動其他復制組件。曲面景觀桁架由4個單獨組件組成時，可使用插件：鏡像物體（SUAPP編號2），將復制好的單個組件再鏡像復制，組成整個曲面桁架的原型。
做出桁架框架
- 選中單個組件，使用插件：超級推拉（SUAPP編號94）中的聯合推拉將二維曲面拉出合適的厚度；再使用插件：增強選擇（SUAPP編號3）中只選擇面或者右鍵→只選對象→面，刪除面只留下邊線，將框架再?gòu)?fù)制出一個并炸開備用。全選框架，使用插件：線轉圓柱（SUAPP編號148），設置截面直徑:0.03m、截面段數:10，使線形框架轉為立體圓柱組成的框架。
做出連接處球體組件
- 全選復制的線形框架，使用插件：Fredo工具（SUAPP編號435）標記頂點，將框架交點移出，使用插件：標準球體（SUAPP編號203）或者用路徑跟隨手動做出一個半徑0.03m的球體并創建組件。全選交點與球體，使用插件：標參考點（SUAPP編號162）中的參考點處插入組或組件，使交點全部轉為球體，最后全選已完成的球體組件，使用編輯欄的原位粘貼功能或手動拖動某一單個球體將組件移動至相應位置。
完成曲面桁架
- 為做好的曲面景觀桁架添加下面的支撐座架，然后使用渲染器渲染完成。

三、桁架結構的相關基礎知識對建模的幫助

結構形式與分類
- 按幾何組成分類
  - 簡單桁架：由基礎面內三根不共線的桿首尾相接構成。
  - 聯合桁架：由幾個簡單桁架按幾何不變體系的規則連接而成。
  - 復雜桁架：不滿足上述簡單桁架和聯合桁架條件的桁架結構。
- 根據外形和結構特點分類
  - 三角形桁架：具有自身的結構特性和受力特點，在建模時需要根據其特點確定桿件的連接和布局方式等。
  - 梯形桁架：建模過程中要考慮梯形形狀帶來的結構穩定性和荷載傳遞路徑等因素。
  - 多邊形桁架：結構相對復雜，建模時要處理好多邊形形狀下桿件的角度、長度等關系以及荷載分布情況。
  - 空腹桁架：有獨特的結構形式，建模需關注空腹部分對整體結構強度和穩定性的影響。
  - 組合式桁架：結合了多種桁架類型的特點，建模時要綜合考慮不同類型桁架的組合方式和相互作用。
受力分析與設計原理
- 受力特點及分析方法
  - 桁架結構以承受軸向拉力或壓力為主，荷載從節點傳遞至支座。分析方法主要采用節點法和截面法，節點法是通過平衡節點上的力和力矩來分析各桿件內力，截面法是通過截取桁架某個截面，分析該截面上的內力和外力平衡關系。
- 設計原則與規范要求
  - 設計應遵循安全、經濟、適用原則，在滿足荷載要求和保證結構安全前提下優化設計方案降低造價，并且要符合國家相關規范標準，如《鋼結構設計規范》、《建筑結構荷載規范》等。
