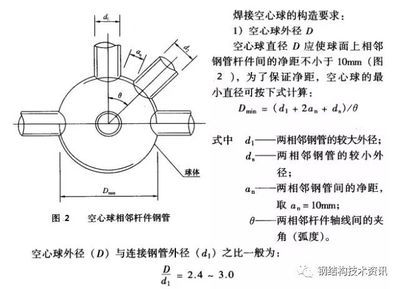

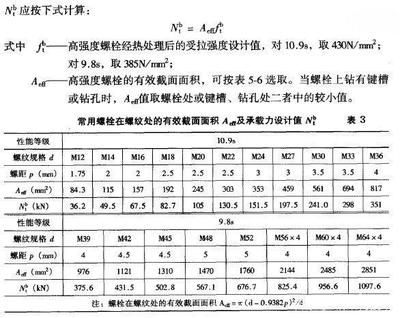

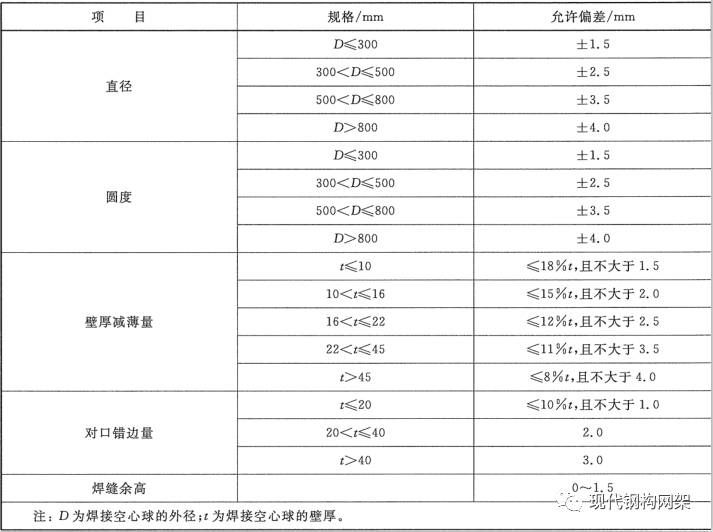

**網架桿件最小直徑的計算方法涉及多個因素，包括結構類型、受力情況及設計規范等**。，，在確定網架桿件最小直徑時，必須考慮結構的承載能力、穩定性以及施工的可行性。具體而言，當網架中各桿件所需高強度螺栓直徑確定后，螺栓鋼球直徑的大小必須滿足兩個條件：一是保證相鄰兩螺栓在球體內不相碰；二是保證套筒與鋼球之間有足夠的接觸面。，，根據《鋼結構設計規范》（GB 50017-2003），網架桿件的最小截面尺寸應根據網架跨度及網格大小確定。對于角鋼和圓鋼管，其最小截面尺寸分別不應小于50×3mm和Φ48×2mm。焊接空心球節點因其傳力明確、構造簡單且造型美觀，被廣泛應用于現代網架結構中。焊接空心球節點由兩塊圓鋼板經熱壓或冷壓成兩個半球后對焊而成，外徑一般為160mm～500mm，分加肋和不加肋兩種，肋板厚度與球壁等厚。當圓鋼管桿件直徑＜76mm時，可采用封板，其厚度不宜小于桿件外徑的1/5。，，網架桿件的最小直徑計算是一個復雜的過程，需要綜合考慮多種因素，并遵循相關標準和規范進行設計。通過合理選擇材料、優化結構形式以及精確計算，可以確保網架結構的安全、穩定和經濟性。

網架桿件最小直徑的計算方法

網架桿件的最小直徑計算是一個涉及結構工程學的專業問題，它關系到結構的安全性和經濟性。以下是根據給定的搜索結果，關于網架桿件最小直徑計算的相關信息。

網架桿件設計的基本要求

網架結構是一種空間結構，它的桿件設計需要滿足一定的要求。根據搜索結果，網架結構桿件的設計應遵循《鋼結構設計標準》CB50017的規定。桿件的截面應根據強度和穩定性的要求計算確定。此外，桿件的長細比不宜超過規定的數值，而桿件截面的最小尺寸應根據結構的跨度與網格大小按計算確定。

計算最小直徑的具體方法

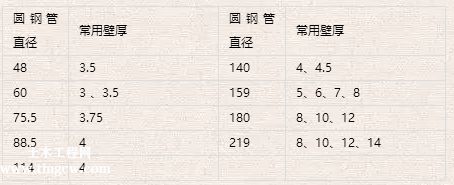

雖然搜索結果中沒有直接給出計算網架桿件最小直徑的具體公式，但是提到了一些關鍵的設計參數。例如，對于普通型鋼，其最小尺寸不宜小于L50×3，而對于鋼管，則不宜小于Φ48x3。這些數據可以作為計算最小直徑時的參考基準。

結構穩定性分析的重要性

在計算網架桿件的最小直徑時，還需要考慮到結構的穩定性。搜索結果中提到，網架的幾何穩定性分析是非常重要的，它涉及到網架是否為幾何不變體系。這表明，在設計過程中，除了考慮桿件的尺寸外，還需要確保整個網架結構的穩定性。

結論

綜上所述，計算網架桿件的最小直徑需要遵循《鋼結構設計標準》CB50017的規定，并參考《網架結構技術規程》JGJ7-1991等相關行業標準。具體計算時，應根據結構的跨度、網格大小以及桿件的長細比等因素綜合考慮。同時，還需確保整個網架結構的幾何穩定性，以保證結構的安全性和可靠性。由于搜索結果中未提供具體的計算公式，建議查閱相關的專業文獻或咨詢結構工程師以獲取更詳細的計算方法。
