屋面梁的荷載計算是建筑工程中的一項基礎工作，它涉及到對屋面結構在各種荷載作用下的安全性和穩定性進行評估。在進行屋面梁的荷載計算時，需要考慮的主要因素包括：，，1. 屋面梁的自重：這是屋面梁自身所承受的重量，通常以單位長度或單位面積來表示。，，2. 屋面板的自重：這是屋面板上鋪設的材料重量，如混凝土板、瓦片等。，，3. 屋面梁上的活荷載：這是指屋面梁上放置的物品或設備所產生的荷載。，，4. 風荷載：這是由于風力作用在屋面梁上所產生的荷載。，，5. 雪荷載：這是由于雪的重量作用在屋面梁上所產生的荷載。，，6. 地震荷載：這是由于地震作用在屋面梁上所產生的荷載。，，在進行荷載計算時，需要根據屋面梁所處的位置、形狀、尺寸以及所承載的荷載類型等因素，采用適當?shù)挠嬎惴椒ê凸竭M(jìn)行計算。常見的計算方法有簡化計算法、直接計算法和有限元分析法等。

一、屋面梁體積計算

1. 現澆混凝土屋面梁
   • 如果是現澆混凝土屋面梁，其體積計算方式為：梁的體積 = 梁的截面面積×梁的長度。這里要按照設計圖示尺寸以體積計算，并且不扣除構件內鋼筋、預埋鐵件所占體積。例如，如果梁的截面寬為$b$b毫米，截面高為$h$h毫米，梁的長度為$L$L米，那么梁的體積$V = b\times h\times L\times10^{-9}$V=b×h×L×10?9立方米（將毫米轉化為米進行計算）。
2. 預制混凝土屋面梁
   • 預制混凝土梁同樣按設計圖示尺寸以體積計算，計算規則與現澆梁類似，也是不扣除構件內鋼筋、預埋鐵件所占體積。

二、屋面梁模板面積計算

• 梁的模板面積=(梁側面高之和 + 梁底)×梁的長度。以天津2004計算規則為例，混凝土、鋼筋混凝土模板及支架按照設計施工圖示混凝土體積計算。

三、屋面梁荷載計算相關

1. 梁自重計算
   • 梁的自重與梁的體積和材料容重有關。如果知道梁的混凝土容重$\gamma$γ（一般混凝土容重約為$25kN/m^{3}$25kN/m3），根據前面計算出的梁體積$V$V，梁自重$G=\gamma V$G=γV。
2. 梁上墻荷載計算（如果有墻作用于梁上）
   • 對于墻荷載，如果是實墻，墻體恒荷載$(kN/m)=$(kN/m)=墻體凈高×墻體容重。例如外墻（蒸壓灰砂空心磚墻；容重$\leq1600Kg/m^{3}$≤1600Kg/m3），要根據墻體實際高度和墻體材料容重準確計算墻對梁的荷載。同時，如果梁上有門窗洞口等情況，還需要減去洞口部分的荷載影響。另外，在PKPM軟件中的梁間荷載，梁上墻所產生的荷載計算時，設墻為二四墻（這里只是一種常見假設情況，實際需根據墻厚等實際情況計算）等相關情況也需要考慮，比如坡屋面會對梁有水平力，而PKPM中的均布荷載、集中荷載一般是豎向的，在計算時要注意區分和考慮水平力的影響。
3. 屋面荷載傳遞到梁的計算
   • 屋面恒荷載主要由各構造層重量組成，如20厚1:2.5水泥砂漿、2厚SBS防水層二道、25厚1:3等構造層（不同屋面構造組成不同）。計算出屋面恒荷載后，根據屋面荷載的傳遞路徑，將其等效為作用在梁上的荷載。例如樓（屋）面荷載計算中，對于地板輻射采暖鋪地磚樓面，要分別計算10厚鋪地磚等各構造層產生的荷載，再將其傳遞到梁上進行計算。

四、屋面梁鋼筋計算相關

1. 鋼筋錨固長度計算
   • 計算方式為：鋼筋外形系數乘直徑乘其預計抗拉強度再除砼由均勻塑性形變向局部集中塑性變形過渡的臨界值。詳細計算方式以及需要注意的部分可以通過查閱官方發布的規范文件GB50010 - 2010來進行進一步的了解。
2. 梁平法中的鋼筋相關計算

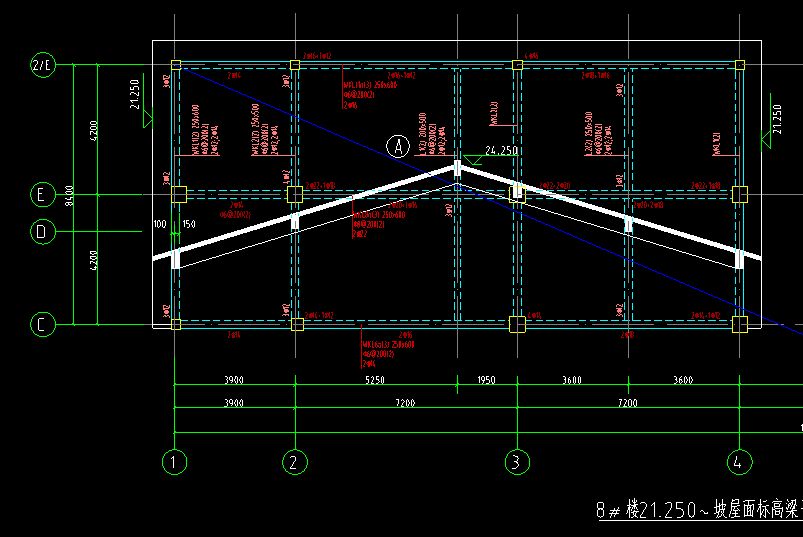

   • 梁的分類編號：屋面框架梁在平法圖集中表示為WKLXX(XX)、(XXA)或(XXB)，其中(XXA)為一端懸挑，(XXB)為兩端懸挑，懸挑不計入跨數。不同類型的梁在計算和配筋等方面有不同的要求。
   • 梁截面表示與鋼筋標注
     • 梁截面：梁編號后面是梁的截面，一般用“截面寬X截面高”表示，如350x700表示梁的截面寬為350mm，截面高為700mm。
     • 梁箍筋：梁箍筋信息包括鋼筋級別、直徑、加密區與非加密區間距及肢數等內容。例如$\phi10@100/200(2)$?10@100/200(2)表示：箍筋為一級鋼筋，直徑10，加密區間距100，非加密區間距200，均為兩肢箍。
     • 梁上下通長筋和架立筋：如果只有上部通長筋，沒有下部通長筋，則在集中標注只表示上部通長筋；如果同時有上部通長筋和下部通長筋，用分號“;”隔開。例如2$\Phi$Φ22;3$\Phi$Φ25表示梁上部通長筋為2根二級鋼，直徑為22；梁下部通長筋為3根二級鋼，直徑為25。架立筋需要用括號將其括起來，如2$\Phi$Φ22用于雙肢箍；2$\Phi$Φ22+(4$\phi$?12)用于六肢箍，其中2$\Phi$Φ22為通長筋，4$\phi$?12為架立筋。
     • 梁側面縱筋：當梁腹高(梁高 - 板厚)$\geq450mm$≥450mm時，需配置縱向構造鋼筋（以大寫字母G打頭），其根數表示梁兩側的總根數，且對稱配置，如G4$\Phi$Φ12，表示梁的兩個側面共配置4$\Phi$Φ12的縱向構造鋼筋，每側各配置2$\Phi$Φ12；當兩側需配置受扭縱向鋼筋時，此項注寫值以大寫字母N打頭。
