摘要：本研究旨在探討采光頂施工的工藝流程圖繪制以及安全防護措施。通過分析現有文獻和工程實踐，確定了采光頂施工的關鍵技術流程，包括設計、材料準備、安裝、檢查和驗收等步驟。針對采光頂施工的特點，提出了一套詳細的工藝流程圖繪制方法，強調了各階段之間的邏輯關系和相互依賴性。在安全防護方面，本文提出了一系列有效的措施，包括施工現場的安全警示、個人防護裝備的使用、施工機械的安全操作規程等，以確保施工人員和設備的安全。通過案例分析，總結了采光頂施工中的經驗教訓，為后續類似工程提供了參考?？傮w而言，本研究為采光頂施工提供了一套系統化的工藝流程圖繪制方法和全面的安全防護措施，有助于提高施工效率和安全性。

采光頂施工工藝流程圖繪制指南

一、確定施工主要工序

1. 基礎準備工序
   • 施工測量與結構檢查是基礎。需要與主體結構測量相配合，對采光頂支承構件與主體結構連接的預埋件進行檢查，確保其按設計要求埋設，測量偏差及時調整，且要定期對采光頂?shù)陌惭b定位基準點進行校核。
   • 材料準備方面，采光頂?shù)闹С袠?gòu)件、玻璃組件及附件，其材料的品種、規格、色澤和性能應符合設計要求和技術標準的規定，材料的貯運、保管也要遵循相關規定，如采光頂部件搬運輕拿輕放，采光玻璃運輸采用專用貨架等。
2. 支撐結構安裝工序

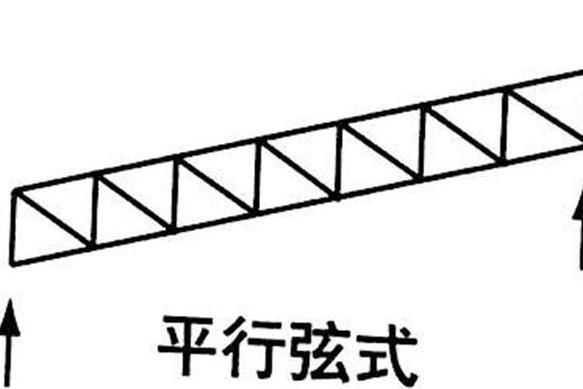

   • 對于框支承玻璃采光頂，應根據采光頂分格測量確定各分格點的空間定位，支承結構按順序安裝，框架組件安裝就位、調整后及時緊固，不同金屬材料接觸面采用隔離材料；對于點支承玻璃采光頂，同樣要先確定采光頂各分格點的空間定位，鋼桁架及網架結構安裝就位、調整后緊固，鋼索桿結構的拉索、拉桿預應力施加要符合設計要求。
   • 鋼結構安裝過程中，如采用架設鋼結構做為支撐系統，先將鋼構件吊運、運輸至安裝部位，將縱向鋼梁與主體結構可靠連接，橫向鋼梁按放線要求與主梁焊接。
3. 玻璃相關安裝工序
   • 明框玻璃組件組裝時，玻璃與構件槽口配合要符合要求，密封膠條鑲嵌平整、密實，導氣孔及排水孔設置符合要求，框縫密封采用硅酮耐候密封膠；隱框及半隱框玻璃組件組裝時，對玻璃及框料粘結表面清潔處理后在規定條件下嵌填結構密封膠，結構密封膠的粘結寬度和厚度等要符合設計要求。
   • 玻璃安裝順序可能根據實際情況確定，例如先安裝斜向頂上2塊玻璃，再安裝豎向玻璃，最后安裝斜向底下玻璃，安裝是由一個方向一個分格進行安裝，且玻璃宜采用機械吸盤安裝（點支承玻璃采光頂），中空玻璃鉆孔周邊采取多道密封措施等。
   • 玻璃接縫密封膠施工，采用硅酮耐候密封膠，嵌填密實、連續、飽滿，膠縫平整光滑、縫邊順直，玻璃間的接縫寬度和密封膠的嵌填深度符合設計要求，嵌填時注意溫度、基面清潔干燥等條件。
4. 收尾工序
   • 采光頂施工完畢后，進行雨后觀察、整體或局部淋水試驗，檐溝、天溝進行蓄水試驗，并填寫相應試驗記錄。
   • 采光頂?shù)闹苓叿舛率湛凇⑽菁固帀哼吺湛?、支座處封口處理，均要鋪設平整且可靠固定，天溝、排水槽、通氣槽及雨水排出口等細部構造符合設計要求，裝飾壓板順流水方向設置，表面平整，接縫符合設計要求。

二、選擇繪圖工具

1. 專業繪圖軟件
   • Microsoft Visio：功能強大，有豐富的圖形庫和模板，適合繪制各種復雜的流程圖。例如可以輕松找到建筑施工相關的形狀元素，能準確表示采光頂施工中的各個工序環節，并且可以方便地設置線條樣式、添加文字說明等。
   • AutoCAD：在建筑工程領域廣泛應用，繪制的圖形精度高?？梢愿鶕?jù)實際的尺寸比例來繪制采光頂施工工藝流程圖，對于施工中有精確尺寸要求的工序環節表達更加準確。
2. 在線繪圖工具
   • Lucidchart：操作簡單，支持在線協作。團隊成員可以共同編輯采光頂施工工藝流程圖，方便不同專業人員之間的溝通交流，同時也有很多預設的形狀和模板可供使用。
   • Draw.io ：免費且功能較為全面，有基本的繪圖形狀和連線工具，能夠滿足采光頂施工工藝流程圖的繪制需求，還可以將繪制好的流程圖保存為多種格式。

三、繪制流程步驟

1. 開始與結束符號
   • 在流程圖的起始位置繪制一個“開始”橢圓框，表示采光頂施工工藝流程的起點；在流程的最后繪制一個“結束”橢圓框，表示施工流程的終點。
2. 工序框繪制
   • 根據確定的主要工序，為每個工序繪制一個矩形框。例如“施工測量與結構檢查”“鋼結構安裝”“玻璃組件組裝”“玻璃安裝”“密封膠施工”“收口處理”“淋水和蓄水試驗”等工序都各自用一個矩形框表示。
   • 在矩形框內簡要注明工序名稱。
3. 箭頭連接
   • 用箭頭表示工序之間的順序關系。從“開始”框指向第一個工序框（如“施工測量與結構檢查”），然后按照實際的施工順序，依次用箭頭連接各個工序框，最后將最后一個工序框（如“淋水和蓄水試驗”）用箭頭連接到“結束”框。
4. 添加判斷框（如有必要）
   • 如果在施工過程中有根據不同條件進行不同操作的情況，可以添加判斷框（菱形框）。例如在玻璃安裝前，可能需要判斷玻璃的類型（明框、隱框或半隱框），然后根據不同類型采用不同的安裝和組裝工藝，這時就在“玻璃安裝”工序前添加一個判斷框，從判斷框引出不同的箭頭指向不同類型玻璃對應的工序分支。
5. 完善細節
   • 為每個工序框添加詳細的文字說明，包括工序的操作要點、質量要求等。例如在“鋼結構安裝”工序框下可以注明“鋼材根據設計方案切割、修整后試裝，質量檢測符合國家標準”等內容。
   • 對整個流程圖的布局進行調整，使其清晰、美觀、易于理解?？梢愿鶕?jù)工序的邏輯關系將相關工序分組排列，避免箭頭交叉混亂。
