桁架是一種由桿件組成的結構體系，通常用于承載載荷。根據其組成和用途的不同，桁架可以分為多種類型。常見的形式包括：，，1. 三角形桁架：這是最常見的一種桁架形式，它由多個三角形的桿件組成，能夠提供很高的穩定性和承載能力。，，2. 梯形桁架：這種桁架由多個梯形的桿件組成，通常用于承受較大的載荷，并且具有較好的經濟性和靈活性。，，3. 拱形桁架：拱形桁架是由兩個或多個弧形的桿件組成的，能夠提供良好的彈性和抗震性能。，，4. 箱形桁架：箱形桁架是由多個矩形的桿件組成的，適用于需要承受較大載荷的情況，并且具有較好的剛度和強度。，，5. 懸臂桁架：懸臂桁架是一種特殊的桁架形式，它的一端固定在支座上，而另一端則懸掛在空中，通常用于橋梁、塔架等工程中。

桁架的形式

桁架是一種結構構件，廣泛應用于建筑、橋梁和其他工程領域。根據不同的用途和設計要求，桁架可以采用多種形式。以下是幾種常見的桁架形式：

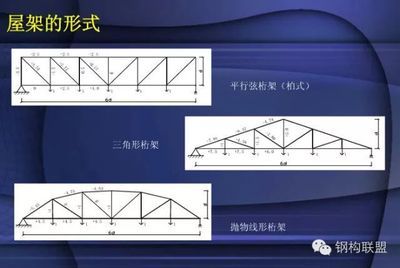

1. 三角形桁架

三角形桁架通常用于小跨度（跨度≤21米）的屋蓋，尤其適用于陡坡屋面（坡度i1/3）的有檁屋蓋體系。這種桁架的腹桿布置有芬克式、單斜式和人字式三種。芬克式腹桿最多，受力較為合理，且便于制造和運輸；人字式腹桿節點最少，適用于跨度較?。↙≤18米）的情況，且在高烈度地震區更受歡迎。

2. 梯形桁架

梯形桁架按支座斜腹桿的布置角度分為上承式和下承式兩種。上承式桁架使屋架中心降低，支座斜腹桿受拉，穩定性更好，因此在現代項目中更常用。梯形桁架的中部高度取決于經濟要求，一般為跨度的1/10到1/8，端部高度則為跨度的1/16到1/12。

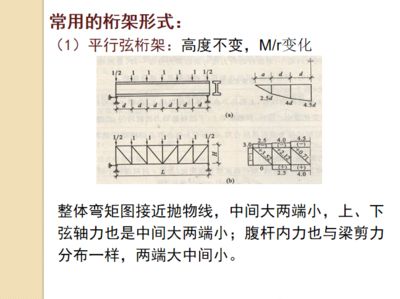

3. 平行弦桁架

平行弦桁架的特點是上下弦桿平行，中部截面較小。這種桁架的弦桿和腹桿等長，節點形式相同，有利于標準化生產和快速安裝。然而，與人字形和梯形桁架相比，平行弦桁架的桿件內力分布不均勻。

4. 人字形桁架

人字形桁架可以看作是平行弦桁架的一種特殊形式，其坡度設置為0。這種桁架的上下弦均水平，適用于各種展臺造型，具有良好的通透效果和藝術感。

5. 拱形桁架

拱形桁架利用拱的原理，將荷載通過拱的曲面?zhèn)鬟f到支座，從而減少彎矩和剪力。這種桁架在抗彎和抗剪方面表現出色，適用于各種跨度的建筑屋蓋結構。

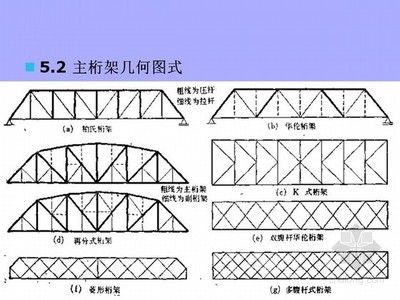

6. 華倫式桁架

華倫式桁架是一種三角形桁架，由英國在1846年首次采用。它具有較強的抗彎和抗剪能力，適用于橋梁和大型建筑的屋蓋結構。

7. 齒柱桁架

齒柱桁架以其美觀的外形和靈活的結構著稱，材質輕便，可以通過不同的燈管配置創造出絢麗的效果。這種桁架常用于展覽展示工程。

8. 球節球桿

球節球桿由十八孔鋁球節和鋁合金球桿組成，可以與不同直徑的球桿連接，形成多種多樣的結構形態。這種桁架適用于各種展覽會和展臺設計。

以上是幾種常見的桁架形式，每種形式都有其特定的應用場景和優點。在實際工程中，選擇合適的桁架形式需要綜合考慮建筑物的用途、荷載要求、材料經濟性以及施工便利性等因素。
