鋼結構桁架是一種常見的建筑結構形式，它由一系列平行的梁和垂直的支撐組成。這種結構具有很高的強度和穩定性，廣泛應用于工業、商業、住宅和公共設施中。在設計鋼結構桁架時，我們需要仔細考慮其尺寸、形狀和材料選擇，以確保結構的強度和安全性。，，我們需要確定桁架的基本參數，包括跨度、高度、支撐方式等。這些參數將直接影響桁架的設計和施工過程。我們需要考慮桁架的形狀和布置，以最大化其承載能力和節省材料。我們需要選擇合適的材料，如鋼材、鋁材或復合材料，以確保桁架的結構強度和耐久性。，，在施工過程中，我們需要遵循嚴格的設計和施工標準，確保桁架的質量和安全。這包括對焊接、螺栓連接和其他連接方式的嚴格控制，以及對施工過程中的質量控制和檢驗。通過精心設計和嚴格施工，我們可以確保鋼結構桁架的可靠性和使用壽命。

鋼結構桁架圖紙講解

鋼結構桁架圖紙是鋼結構工程中重要的設計文件，它包含了鋼結構桁架的設計細節和施工指導。以下是根據提供的搜索結果對鋼結構桁架圖紙的講解。

圖紙的基本組成

鋼結構桁架圖紙通常包括以下幾個部分：

設計說明：這部分提供了設計的基本信息，包括結構形式、材料、荷載要求等。
結構平面圖：展示了鋼結構桁架在地面上的布局，包括各個構件的位置和相互關系。
立面圖：顯示了鋼結構桁架的高度和垂直方向的結構細節。
剖面圖：提供了鋼結構桁架的截面視圖，幫助理解構件的厚度和內部結構。
節點詳圖：詳細展示了桁架節點的構造，包括連接方式和材料規格。

圖紙的識讀方法

識讀鋼結構桁架圖紙需要一定的專業知識和技術。以下是一些基本的識讀技巧：

理解符號和標注：圖紙上會有各種符號和標注，例如鋼筋的直徑和間距，需要理解這些符號的意義。
查看詳圖：詳圖提供了構件的詳細構造，需要仔細查看以理解復雜的連接部位。
結合不同視圖：通過結合平面圖、立面圖和剖面圖，可以更全面地理解鋼結構桁架的三維結構。

鋼結構桁架的特點

鋼結構桁架具有以下特點：

高強度和輕質：鋼材具有高強度和輕質的特點，使得鋼結構桁架能夠在保持結構穩定性的同時減輕自重。
良好的延展性和韌性：鋼材的延展性和韌性使得鋼結構桁架能夠抵抗較大的變形和振動。
易于加工和安裝：鋼結構桁架可以通過焊接、切割、彎曲和鉚接等方式進行加工，便于現場安裝。

施工工藝

鋼結構桁架的施工工藝包括以下幾個步驟：

材料采購和技術交底：確保所使用的材料符合設計要求，并對施工人員進行技術交底。
鋼材切割與成型：根據設計圖紙對鋼材進行切割和成型。

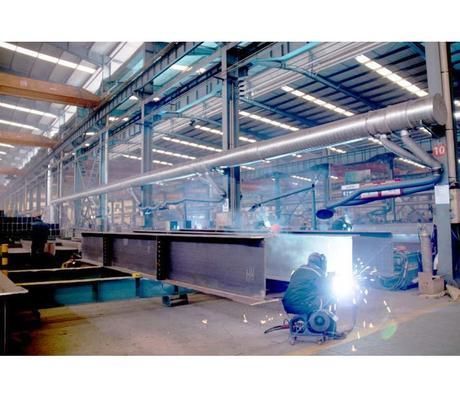

組裝與焊接：將切割和成型后的鋼材按照設計圖紙進行組裝，并進行焊接以確保結構穩定性。
質量檢測與驗收：對完成的鋼桁架進行質量檢測，確保符合設計要求和相關標準，并進行驗收。
