桁架計算是結構工程中的一個重要環節，它涉及對桁架結構的力學分析、設計和優化。桁架是一種由許多桿件組成的平面或空間結構，其承載能力取決于桿件的幾何形狀、材料特性和連接方式。，，在桁架計算中，首先需要確定桁架的類型（如三角形、梯形等），然后根據受力情況選擇合適的桿件布置方案。通過力學原理和公式，計算出各個桿件的內力和變形，從而評估整個桁架的穩定性和承載能力。，，為了確保桁架的安全和高效使用，還需要進行一系列的設計調整和優化工作。這包括考慮風荷載、地震作用、溫度變化等因素對桁架的影響，以及采用先進的計算機輔助設計（CAD）軟件來進行精細化設計。，，桁架計算是一項復雜的工程任務，需要綜合考慮多種因素，以確保桁架結構的安全性、經濟性和實用性。

一、桁架計算的相關概念

• 計算簡圖的特點與假定
  • 平面桁架計算簡圖的特點是所有結點都是鉸結點，在結點荷載作用下，各桿內力中只有軸力。其基本假定包括：桁架中的各結點都是光滑的理想鉸結點；各桿軸線都是直線，且在同一平面內并通過鉸的中心；荷載及支座反力都作用在結點上且在桁架平面內。這些假定保證了桁架中各結點均為鉸結點，各桿內只有軸力，都是二力桿。不過實際桁架與上述假定存在差別，如鋼桁架及鋼筋混凝土桁架中的結點有很大剛性，各桿軸線不可能絕對平直，荷載也不完全作用在結點上，但按理想桁架計算的應力是主應力，其他因素產生的應力是次應力。
• 桁架的分類
  • 按幾何外形分
    • 平行弦桁架。
    • 折弦桁架。
    • 三角形桁架。
  • 按有無水平支座反力分
    • 梁式桁架。
    • 拱式桁架。
  • 按幾何組成分
    • 簡單桁架：由一個基本鉸結三角形開始，依次增加二元體組成的桁架。
    • 聯合桁架：由幾個簡單桁架按幾何不變體系的簡單組成規則而聯合組成的桁架。
    • 復雜桁架：不屬前兩種方式組成的其他桁架。

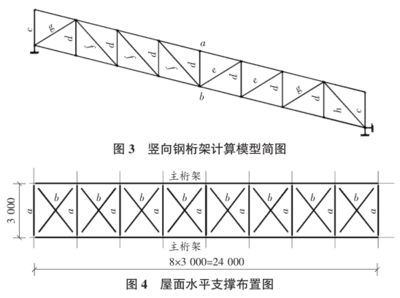

• 桁架桿件的分類與相關名詞解釋
  • 桁架的桿件按其所在位置分為弦桿和腹桿。弦桿又分為上弦桿和下弦桿，腹桿也分為斜桿和豎桿。兩支座之間的水平距離稱為跨度，支座聯線至桁架最高點的距離稱為桁高。弦桿上相鄰兩結點之間的區間稱為節間，其間距稱為節間長度。

二、桁架內力計算方法

• 結點法
  • 計算桁架內力時可截取桁架中的一部分為隔離體，當所取隔離體僅包含一個結點時，這種方法叫結點法。取某一結點為隔離體時，由于結點上的外力與桿件內力組成一平面匯交力系，則獨立的平衡方程只有兩個，即ΣFx = 0，ΣFy = 0，可解出兩個未知量。在一般情況下，用結點法進行計算時，其上的未知力數目不宜超過兩個，以避免在結點之間解聯立方程。結點法用于計算簡單桁架很方便，計算順序按幾何組成的相反次序進行，即從最后一個二元體開始計算。桁架桿件內力的符號規定為軸力以使截面受拉為正，受壓為負，在取隔離體時，軸力均先假設為正，即軸力方向用離開結點表示。桁架中常有一些特殊形式的結點，掌握這些特殊結點的平衡條件，可使計算大為簡化，例如：
    • L型結點：不在一直線上的兩桿結點，當結點不受外力時，兩桿均為零桿；若其中一桿與外力F共線，則此桿內力與外力F相等，另一桿為零桿。
    • T型結點：兩桿在同一直線上的三桿結點，當結點不受外力時，第三桿為零桿。
    • X型結點：四桿結點兩兩共線，當結點不受外力時，則共線的兩桿內力相等且符號相同。
    • K型線點：這也是四桿結點，其中兩桿共線，另兩桿在該直線同側且與直線夾角相等，當結點不受外力時，則非共線的兩桿內力大小相等但符號相反。
• 截面法
  • 如果截取的隔離體包含兩個及以上的結點，這種方法叫截面法，但文檔未詳細闡述其計算過程，只重點介紹了結點法。

三、桁架重量計算

• 鋼管桁架重量計算公式：W = Σ(LDiρi)/1000，其中W為桁架的重量，LDi為第i個鋼管的長度，ρi為第i個鋼管的密度。常見的鋼管密度為7850千克/立方米。鋼管節點重量計算公式：W = Σ(mg)，其中W為節點的重量，m為節點上的鋼管質量，g為重力加速度。需要注意的是，以上公式僅供參考，實際的重量計算可能會因桁架的結構設計、材料選型、節點連接方式等因素而有所不同，最好由專業的結構工程師進行設計和計算。

四、桁架的強度與穩定性計算

• 桿件強度計算
  • 涉及上弦桿的毛截面積、回轉半徑，下弦桿的毛截面積、回轉半徑，豎桿的毛截面積、回轉半徑，斜桿的毛截面積、回轉半徑，上弦桿計算壓應力、拉應力，豎桿壓應力，斜桿拉應力等的計算，但未詳細闡述計算過程，僅給出相關概念與計算公式的框架。
• 桿件穩定性計算
  • 包含弦桿的計算長度、豎桿斜桿計算長度、上弦桿長細比、下弦桿長細比、斜桿長細比、豎桿長細比，根據λ選取的穩定系數，上弦桿受壓穩定性計算，豎桿受壓穩定性計算等內容，同樣未詳細闡述計算過程，僅給出相關概念與計算公式的框架。
