概述

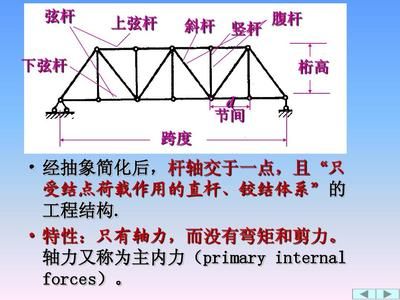

桁架結構體系是一種由直桿在端部相互連接而成的格構式結構，主要用于抵抗彎矩。桁架通常由上弦桿、腹桿（包括豎桿和斜腹桿）組成。這種結構的優點在于受力合理、計算簡便、施工方便且適應性強，因此在工程中有廣泛應用。

桁架結構的類型

矩形桁架

矩形桁架的高度相等，下弦各節間的內力隨外荷載產生的總彎矩而變化?？缰泄?jié)間軸力大，靠近支座處軸力較小或?yàn)榱?，下弦?nèi)力變化較大。腹桿的軸力變化與剪力圖一致，跨中小而支座處大，其值變化較大。

三角形桁架

三角形桁架的上、下弦桿內力在跨中節間最小，在靠近支座處最大。因高度變化速度大于剪力變化速度，故斜腹桿和豎腹桿的受力都是跨中大，支座處小。

折線形桁架

折線形桁架的高度呈拋物線型，是理想的桁架形式。在這種桁架中，斜腹桿內力全部為零。

桁架結構的應用

桁架結構不僅適用于房屋建筑中的屋蓋承重結構，還廣泛應用于大跨度結構、高層建筑和橋梁中。例如，鋼管桁架結構常用于大跨度公路橋、鐵路橋的搭建，以及體育場館、體育館等場所的屋頂結構。
