三角鋼屋架是一種常見的建筑結構，它由三角形的鋼材構成，用于支撐屋頂。在設計三角鋼屋架時，選擇合適的材料至關重要，以確保結構的強度和耐久性。本指南將詳細介紹三角鋼屋架的材料選擇、結構穩定性分析及圖片展示，以幫助設計師和工程師更好地理解和應用這一結構形式。

三角形鋼屋架的結構特點

三角形鋼屋架是一種常見的鋼結構形式，它通常用于單層房屋的屋蓋結構中。這種屋架的特點是形狀簡單，腹桿數量少，技術先進，經濟合理，安裝方便。三角形鋼屋架的屋面坡度通常為1/3，適用于單跨或等高1~3跨的房屋。此外，這種屋架考慮了6種不同的荷載等級，并且抗震設防烈度不大于9度。

三角形鋼屋架的設計細節

在設計三角形鋼屋架時，需要考慮多種因素，包括屋面材料的選擇、屋面坡度的設定、荷載的計算以及支撐的布置等。例如，屋面材料可能采用波形石棉瓦，屋面坡度可能設定為1:3，恒載和活載也需要根據實際情況進行計算。此外，屋架通常支承在鋼筋混凝土柱頂，鋼材標號為Q235-B，焊條型號為E43型。荷載計算通常按全跨永久荷載加上全跨可變荷載（不包括風荷載）考慮，荷載分項系數取γ=1.2，Gγ=1.4。

三角形鋼屋架的支撐布置

三角形鋼屋架的支撐布置對于確保結構的穩定性至關重要。通常會在房屋兩端第一個之間各設置一道上弦平面橫向支撐和下弦平面橫向支撐。由于屋架是有檁屋架，為了與其他支撐相協調，在屋架的下弦節點設計三道柔性水平系桿，上弦節點處的柔性水平系桿則用該處的檁條代替。

結構圖片的獲取

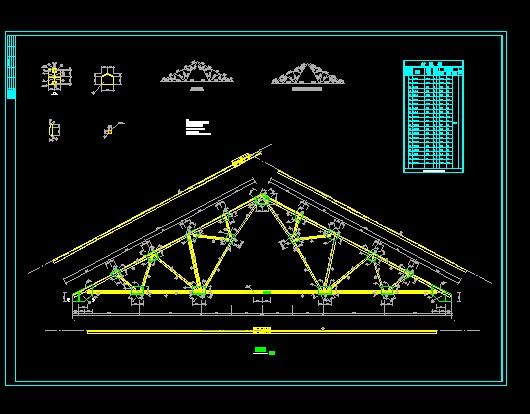

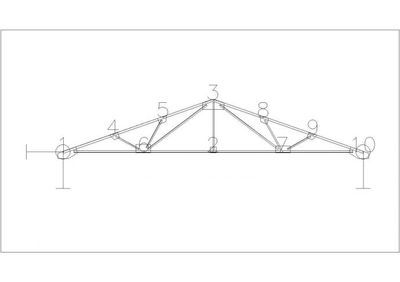

關于三角形鋼屋架的具體結構圖片，可以通過相關的專業網站或者設計圖紙集進行查找。例如，土木在線提供了多個三角形鋼屋架的設計圖紙，包括結構設計說明、基礎平面布置圖、屋面屋架及支撐布置圖等。這些圖紙可以幫助設計師更好地理解和應用三角形鋼屋架的設計理念和技術細節。

結論

三角形鋼屋架是一種經濟實用的鋼結構形式，它的設計和施工需要考慮到多種因素，包括材料選擇、荷載計算、支撐布置等。通過專業的設計圖紙，可以更直觀地了解三角形鋼屋架的結構特點和設計細節。
