屋面梁是建筑施工圖中的一個重要元素，其標注對于確保結構的準確性和安全性至關重要。屋面梁的標注通常包括梁的類型、尺寸、位置等信息，這些信息對于理解梁的功能和在建筑中的作用至關重要。如果一個梁標注為“主梁”，那么它很可能是承載主要荷載的結構；而如果標注為“次梁”，則可能是用來支撐主梁的。梁的標注還會提供其材料、厚度以及與其它構件（如柱、樓板）的關系等詳細信息，這些信息對于施工圖紙的解讀和施工過程的順利進行都是必不可少的。了解并正確解讀屋面梁的標注對于建筑師和工程師來說是一項基本技能，也是保證建筑安全和質量的關鍵步驟。

屋面梁標注解釋

屋面梁在建筑施工圖中的標注是十分重要的，它不僅提供了梁的基本信息，還詳細描述了梁的尺寸、鋼筋配置等關鍵數據。以下是屋面梁標注的一些常見符號及其含義：

1. 梁的代號

• WKL：屋面框架梁
• L：非框架梁
• LL：連梁
• JZL：井字梁

2. 梁的編號

• (1)：表示該梁為單跨梁
• (2)：表示該梁為雙跨梁
• (3)：表示該梁為三跨梁

3. 梁的截面尺寸

• 200×700：表示梁的寬度為200mm，高度為700mm

4. 箍筋配置

• Φ8@100/200(2)：表示箍筋直徑為8mm，加密區間距為100mm，非加密區間距為200mm，雙肢箍

5. 上部受力鋼筋

• 2Φ20：表示上部受力鋼筋為2根直徑20mm的鋼筋

6. 下部受力鋼筋

• 2Φ25：表示下部受力鋼筋為2根直徑25mm的鋼筋

7. 梁側抗扭鋼筋

• N4Φ12：表示梁兩側各配置2根直徑12mm的抗扭鋼筋

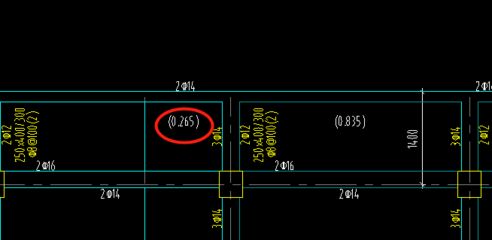

8. 梁的頂標高

• +0.250：表示梁的頂標高高于樓面0.25米

9. 其他標注

• (1/3)：表示支座部位增設鋼筋的長度為左右跨凈跨的1/3
• 2Φ14：表示支座部位增設2根直徑14mm的鋼筋

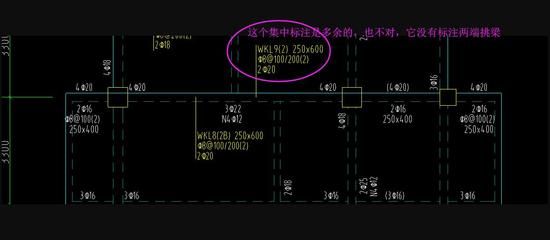

示例標注解析

假設有一個屋面框架梁的標注為：WKL11(1)200×700Φ8@100/200(2)2Φ20;2Φ25N4Φ12(+0.250)

• WKL11：表示這是第11號屋面框架梁
• (1)：表示該梁為單跨梁
• 200×700：表示梁的寬度為200mm，高度為700mm
• Φ8@100/200(2)：表示箍筋直徑為8mm，加密區間距為100mm，非加密區間距為200mm，雙肢箍
• 2Φ20：表示上部受力鋼筋為2根直徑20mm的鋼筋
• 2Φ25：表示下部受力鋼筋為2根直徑25mm的鋼筋
• N4Φ12：表示梁兩側各配置2根直徑12mm的抗扭鋼筋
• +0.250：表示梁的頂標高高于樓面0.25米

總結

屋面梁的標注是通過一系列符號和數字來詳細描述梁的各項參數，這些參數對于施工人員來說至關重要。正確理解和解讀這些標注，有助于確保施工的準確性和安全性。
