鋼結構平臺制作安裝施工方案概述：，，本方案針對某工程中需制作的鋼結構平臺進行了詳細規劃。根據工程需求和現場條件，確定了鋼結構平臺的尺寸、材料類型及設計參數。參照國家相關規范標準（如《建筑結構荷載規范》和《鋼結構設計規范》），對平臺的結構形式、支撐系統和連接方式進行了設計。在制作過程中，采用高精度的焊接技術和先進的制造設備，確保構件的精確度和質量。安裝階段，通過專業的吊裝設備和經驗豐富的技術人員，確保平臺結構的穩定可靠。整個施工過程中，嚴格遵循安全操作規程，并實施有效的質量控制措施，以保證工程質量。

以下是一個鋼結構平臺制作安裝施工方案的范例：

一、工程概況

1. 工程簡介
   • 本工程采用門式鋼結構體系。工程中的鋼結構平臺在不同項目中有不同的應用場景，如在某廠房為設備制造一廠專門制作壓力容器及余熱鍋爐使用的新車間中，鋼結構平臺是車間的重要組成部分。還有如遼通公司新建220t/h鍋爐工程，鍋爐房鋼結構平臺由化學工業第二設計院設計，其鋼結構平臺安裝高度分布在▽8.00m，▽12.98m，▽30.2m，▽47.58m層之間，施工具有一定難度。
2. 工程量
   • 在一些工程中，鍋爐鋼結構平臺和室外梯子、欄桿重約110余噸，平臺鋼格子板約900余平方米（重量未定）。例如某廠房項目中，該項工程分為廠房鋼架主體結構、吊車梁系統和墻皮系統三大部分，工程量約850噸，其中鋼結構平臺相關部分有上述重量和面積情況。

二、編制依據

1. 施工圖紙
   • 施工圖紙是鋼結構平臺制作安裝的重要依據，如遼通公司新建220t/h鍋爐房工程，需依據平臺鋼結構詳細工程施工圖進行施工。不同項目根據各自的設計圖紙確定鋼結構平臺的結構形式、尺寸、連接方式等細節內容。
2. 相關規范標準
   • 《鋼結構工程施工及質量驗收規范》（GB50205 - 2001）：這一規范對鋼結構工程的施工過程和質量驗收提供了詳細的標準要求。例如在鋼結構構件的制作、安裝、焊接、涂裝等各個環節，規范明確規定了質量標準和檢驗方法，施工過程中必須嚴格遵守以確保鋼結構平臺的質量和安全性。
   • 《建筑鋼結構焊接規程》（JBJ81 - 91）：在鋼結構平臺制作過程中，焊接是一個關鍵工序。該規程針對建筑鋼結構焊接的工藝、焊接材料、焊接設備、焊工資格等方面給出了具體的規定。比如對不同鋼材、不同焊接位置的焊接工藝參數選擇等方面提供了指導，確保焊接質量符合要求。
   • 《建筑施工高處作業安全技術規范》（JBJ80 - 92）：由于鋼結構平臺安裝往往涉及高處作業，該規范保障了施工人員在高處作業時的安全。規范中對高處作業的防護設施設置、作業人員的安全操作要求等方面做出了規定，施工單位必須按照規范要求為高處作業人員提供必要的安全保障措施。

三、施工準備

1. 材料準備

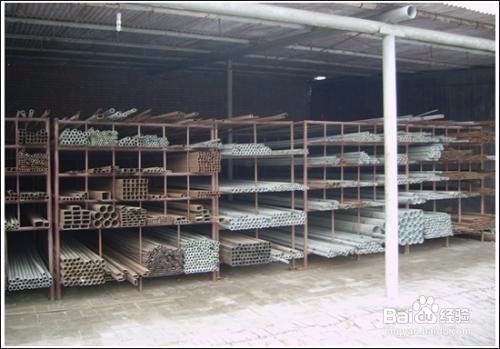

   • 鋼材采購：按施工圖紙所提供的鋼材型號、規格進行采購。采購的鋼材應具有質量合格證明文件，進場后應按規定進行驗收。例如對于Q235等常用鋼材，要檢查其屈服強度、抗拉強度等性能指標是否符合國家標準。
   • 焊材選擇：根據鋼材的材質和焊接工藝要求選擇合適的焊材。如對于Q235鋼材，可選用E43系列焊條等，焊材的質量同樣要符合相關標準要求，并且要妥善保管，防止受潮等影響焊接質量的情況發生。
2. 施工機械準備
   • 吊裝機械：吊裝機械要根據鋼結構平臺的構件重量、安裝高度等因素進行選擇。例如在一些大型鋼結構平臺安裝中，可能需要使用大型履帶吊或汽車吊。吊裝機械應提前到現場，并接通電源試運轉完畢，確保具備使用條件。
   • 其他機械：如電焊機、切割設備等也應按施工要求準備就緒。電焊機的功率要滿足焊接工藝要求，切割設備要能夠準確切割鋼材構件，并且這些設備都要進行調試，保證正常運行。
3. 場地準備
   • 根據現場的實際情況，對施工現場進行平整。在一些情況下，如遼通公司新建220t/h鍋爐工程，要求在安裝前對施工現場進行平整，墊砂、石200㎜厚，并且根據現場實際情況搭設預制平臺（用δ = 20Q235 - A鋼板，墊道木方），為鋼結構平臺的制作和安裝提供良好的作業場地。

四、主要施工工藝

1. 制作工藝
   • 鋼材初矯正：對于進場的鋼材，如果存在變形等情況，要進行初矯正?？刹捎脵C(jī)械矯正或火焰矯正等方法，使鋼材符合制作構件的要求。
   • 放樣、號料與切割：在平整的放樣平臺上，按照施工圖紙進行精確放樣，然后進行號料，確定構件的切割位置和尺寸。切割可采用火焰切割、等離子切割等方法，切割后的構件尺寸偏差應符合規范要求。
   • 制孔：根據設計要求進行制孔操作，制孔的精度要滿足鋼結構連接的需要。可采用鉆孔、沖孔等方法，制孔后要清理孔邊的毛刺等雜物。
   • 構件預制：將切割好、制孔后的鋼材進行構件預制，如焊接成H型鋼等構件形式。在預制過程中，要嚴格按照焊接工藝要求進行焊接操作，保證焊接質量，預制好的構件要進行尺寸和質量檢查。
   • 涂料編號：構件預制完成后，進行防腐涂料的涂刷，并且對構件進行編號。涂料的涂刷要均勻，厚度要符合設計要求，編號要清晰準確，以便于后續的安裝施工。
2. 安裝工藝
   • 鋼結構基礎驗收：在鋼結構平臺安裝前，要對鋼結構基礎進行驗收。檢查基礎的軸線位置、標高、地腳螺栓等是否符合設計要求，只有基礎驗收合格后才能進行鋼結構平臺的安裝。
   • 鋼構件運輸和存放：將制作好的鋼構件運輸?shù)桨惭b現場，運輸過程中要采取措施防止構件變形、損壞。構件運到現場后要按規定進行存放，分類擺放，便于查找和安裝。
   • 安裝和校正：采用合適的吊裝方法將鋼構件吊裝就位，如采用汽車吊逐件吊裝鋼柱、鋼梁等構件。安裝過程中要進行精確的定位和校正，保證構件的軸線位置、垂直度、水平度等符合設計要求。
   • 連接和固定：鋼結構平臺的構件之間的連接方式有螺栓連接和焊接連接等。對于螺栓連接，要確保螺栓的規格、型號、擰緊力矩等符合設計要求；對于焊接連接，要按照焊接工藝要求進行焊接操作，保證焊接質量，完成連接和固定后，鋼結構平臺應形成穩定的結構體系。
   • 補刷油漆：在鋼結構平臺安裝完成后，對安裝過程中損壞的防腐涂層進行補刷油漆，保證鋼結構平臺的防腐性能。

五、質量控制

1. 原材料質量控制
   • 對進場的鋼材、焊材等原材料進行嚴格的質量檢驗。檢查原材料的質量證明文件、外觀質量等，并且按規定進行抽樣復驗，確保原材料質量符合要求。
2. 制作過程質量控制
   • 在鋼結構平臺制作過程中，對每個工序進行質量檢查。如在焊接工序中，要檢查焊接質量，包括焊縫的外觀質量（焊縫的高度、寬度、表面平整度等）、內部質量（可采用無損檢測方法如超聲波檢測、射線檢測等檢查焊縫內部是否存在缺陷）。對于制作好的構件，要檢查其尺寸偏差是否在規范允許范圍內。
3. 安裝過程質量控制
   • 在鋼結構平臺安裝過程中，對基礎驗收、構件吊裝、校正、連接等環節進行質量控制。例如在基礎驗收環節，要確?；A(chǔ)的各項指標符合設計要求；在構件吊裝環節，要保證吊裝的安全和構件的準確就位；在連接環節，要檢查螺栓連接的擰緊力矩或焊接連接的質量等，確保鋼結構平臺安裝質量。

六、安全措施

1. 高處作業安全
   • 由于鋼結構平臺安裝往往涉及高處作業，要為高處作業人員提供合格的安全帶、安全繩等防護用品。在高處作業區域設置安全防護欄、安全網等防護設施，防止人員墜落
