鋼結構超聲檢測對比試塊是《鋼結構超聲波探傷及質量分級法》中用于驗證和標準化超聲波探傷設備性能的試件。制作這些試塊時，需要遵循特定的標準以確保其符合技術要求。試塊的制作包括選擇合適的材料、確定試塊的形狀、尺寸以及表面處理等步驟。通過這些步驟，可以確保試塊在實際應用中能夠準確地模擬實際結構的超聲波探傷情況，從而為鋼結構的質量評估提供可靠的依據。

一、鋼結構超聲檢測對比試塊相關標準試塊

JG/T203 - 2007《鋼結構超聲波探傷及質量分級法》中有適用于鋼結構超聲檢測的對比試塊，這些試塊可用于鋼結構超聲檢測中的不同目的，例如確定探傷靈敏度、測試探頭性能、調整探傷儀掃描速度以及評判缺陷大小等。

二、對比試塊在鋼結構超聲檢測中的作用

• 確定探傷靈敏度：超聲波探傷儀靈敏度需合適，太高雜波多判傷難，太低會漏檢。檢測前，常用試塊上特定人工反射體調整探傷靈敏度。
• 測試探頭性能：探傷儀和探頭的重要性能，如放大線性、水平線性、動態范圍、靈敏度余量、分辨力、盲區、探頭入射點、K值等都可利用試塊測試。
• 調整掃描速度：利用試塊能調整儀器屏幕水平刻度值與實際聲程間的比例關系（掃描速度），便于對缺陷定位。
• 評判缺陷大小：某些試塊繪出的距離 - 波幅 - 當量曲線（實用AVG）可用于對缺陷定量，還可測量材料聲速、衰減性能等。

三、對比試塊的制作相關

（一）一般原則

對比試塊的制作需考慮與鋼結構材料的相似性等因素，如在一些制作方法中，試塊的厚度和材料會盡量與待檢測工件一致，像超聲檢測專用對比試塊，其塊體的厚度和材料分別與待檢測工件的厚度和材料一致，這樣能使檢測結果更具準確性和參考性。

（二）特殊結構試塊制作

例如針對薄板對接焊接接頭檢測的超聲檢測專用對比試塊，包括塊體、焊接接頭（對接接頭）和人工反射體（線切割槽，位于焊接接頭一側的熔合線上），具有快速檢測且檢測方便的特點。

四、不同類型對比試塊示例

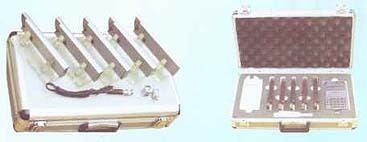

• CSK - ICJ試塊和RBJ - I試塊（用于特定條件下鋼結構檢測）：RBJ - I試塊需要提供被檢測鋼管外徑和壁厚等信息，這些試塊在鋼結構超聲檢測中發揮著不同的作用，例如在對鋼管等結構的檢測時可作為參考標準進行探傷相關操作。
• 其他類似試塊：像GB/T11259 - 1999《超聲波檢驗用鋼對比試塊的制作與校驗方法》雖不是專門針對鋼結構超聲檢測，但可用于碳鋼和合金鋼等材料的試塊制作和質量控制，其制作的試塊含有平底孔，可用于檢驗超聲波檢驗儀和探頭的性能，適用于直接接觸和水浸的脈沖反射超聲波檢驗方法，對鋼結構超聲檢測對比試塊的制作與校驗也有一定的參考價值。
