頂面加固體纖維是一種在建筑施工中應(yīng)用的工藝，主要用于增強(qiáng)混凝土結(jié)構(gòu)的抗壓強(qiáng)度和耐久性。這種技術(shù)通過將一定量的纖維材料（如聚丙烯、玻璃纖維等）添加到混凝土混合物中，以改善其性能。纖維能夠提供額外的抗拉強(qiáng)度，提高混凝土的韌性和抗裂性，同時還能降低混凝土的收縮和溫度變化引起的裂縫。，，在頂面加固體纖維的過程中，首先需要將纖維與水泥、水和砂混合制成漿料。將這個漿料均勻地涂抹在混凝土結(jié)構(gòu)的表面或預(yù)埋于模板內(nèi)。澆筑混凝土并振搗，使纖維分布均勻。這樣處理后的混凝土具有更好的承載能力和耐久性，適用于各種建筑結(jié)構(gòu)，如橋梁、高層建筑、道路等。

頂面加固體纖維

頂面加固體纖維通常指的是使用碳纖維布或其他類型的纖維材料對建筑物的頂面進(jìn)行加固。這種加固方法在建筑行業(yè)中越來越受歡迎，因?yàn)樗哂卸喾N優(yōu)點(diǎn)，如高強(qiáng)度、輕重量和施工簡便等。以下是關(guān)于頂面加固體纖維的一些詳細(xì)信息：

碳纖維加固的優(yōu)點(diǎn)

1. 高強(qiáng)度：碳纖維增強(qiáng)復(fù)合材料（CFRP）的抗拉強(qiáng)度是普通Ⅱ級鋼筋抗拉強(qiáng)度的10倍以上，彈模也與鋼材相當(dāng)。
2. 耐腐蝕性：碳纖維材料不與酸堿鹽等化學(xué)物質(zhì)發(fā)生反應(yīng)，因此用碳纖維材料加固后的鋼筋混凝土構(gòu)件具有良好的耐腐蝕性及耐久性，特別適合于沿海地區(qū)空氣濕度大、鹽堿含量較高的特點(diǎn)。
3. 輕重量：碳纖維的單位體積重量僅為鋼材的1/4左右，制成板狀后，其厚度僅為1.4mm左右，幾乎不增加結(jié)構(gòu)自重和改變截面外形。

施工步驟

1. 施工準(zhǔn)備：認(rèn)真閱讀設(shè)計(jì)圖紙，根據(jù)實(shí)際情況擬定施工計(jì)劃，備齊施工所需的各種材料及機(jī)具。
2. 混凝土表面處理：清除頂面剝落、空鼓、蜂窩、腐蝕等劣化混凝土，露出混凝土結(jié)構(gòu)層。用混凝土角磨機(jī)、砂紙等機(jī)具除去混凝土表面的浮漿、油污等雜質(zhì)，將混凝土面層打磨平整，尤其把表面的凸起部位磨平，轉(zhuǎn)角粘貼處進(jìn)行倒角處理并打磨成圓弧狀（R≥20mm）。用吹風(fēng)機(jī)將混凝土表面清理干凈，并保持干燥。
3. 配置、涂刷底膠：按主劑:固化劑=2:1的比例將主劑與固化劑先后置于容器中，用彈簧秤計(jì)量，電動攪拌器均勻攪拌，根據(jù)現(xiàn)場實(shí)際氣溫決定用量并嚴(yán)格控制使用時間。用滾筒刷將底膠均勻涂刷于混凝土表面，待膠固化后再進(jìn)行下一工序施工。一般固化時間為2~3天。
4. 配置找平膠并找平面層：混凝土頂面凹陷部位用FE膠填平，模板接頭等出現(xiàn)高度差的部位應(yīng)用FE膠填補(bǔ)，轉(zhuǎn)角處用FE膠修補(bǔ)成光滑的圓弧，半徑不小于10mm。

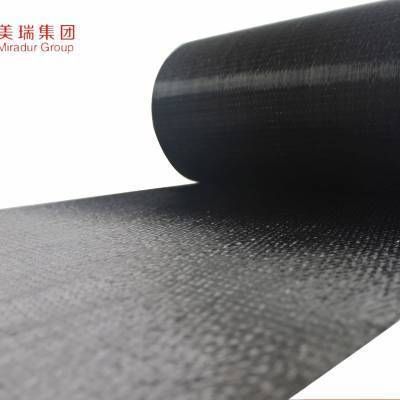

5. 粘貼碳纖維片材：按尺寸裁剪碳纖維布，調(diào)配、攪拌粘貼碳纖維材料的加固**膠（FR膠），攪拌至色澤均勻，然后用滾筒刷均勻涂抹于待粘貼的部位，在搭接、混凝土拐角等部位多涂刷一些，在確定所粘貼部位無誤后剝?nèi)ルx型紙，將碳纖維布拉緊展平并鋪在涂有FR膠基面上，用特制滾子反復(fù)沿纖維方向滾壓，去除氣泡，并使FR膠充分浸透碳纖維。碳纖維沿纖維方向的搭接長度不小于100mm，碳纖維端部固定用橫向碳纖維固定。在后一層碳纖維的表面均勻涂抹FR膠，其厚度為1~2mm。在加固后的碳纖維表面噴防火涂料進(jìn)行保護(hù)。

注意事項(xiàng)

• 在進(jìn)行頂面加固之前，必須由專業(yè)人員對建筑物的整體結(jié)構(gòu)進(jìn)行評估，以確保加固方案的可行性和安全性。
• 施工過程中應(yīng)嚴(yán)格按照設(shè)計(jì)要求和施工規(guī)范進(jìn)行操作，確保每一步驟的質(zhì)量。
• 加固完成后，應(yīng)對加固效果進(jìn)行檢查和監(jiān)測，以確保加固目標(biāo)的實(shí)現(xiàn)。

通過上述信息，您可以了解到頂面加固體纖維的基本概念、施工步驟以及注意事項(xiàng)。如果您有具體的項(xiàng)目需求，建議咨詢專業(yè)的建筑加固公司以獲得更詳細(xì)的指導(dǎo)和服務(wù)。

碳纖維加固成本對比

頂面加固施工案例分析

碳纖維材料耐久性研究

加固后結(jié)構(gòu)性能檢測方法
