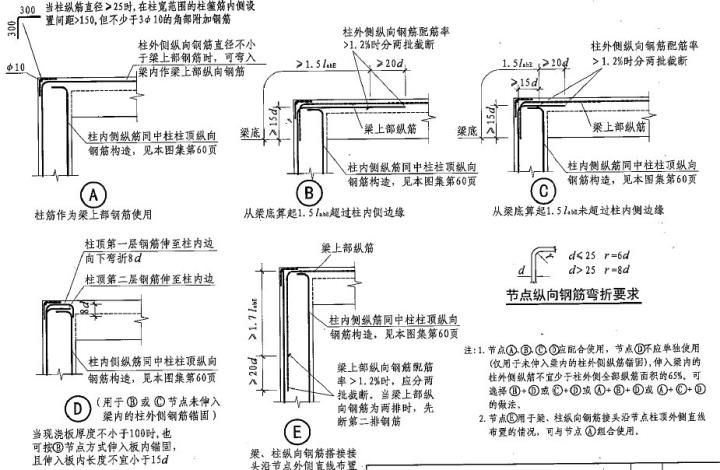

**屋面梁構造要求包括鋼筋綁扎、柱外側錨固、箍筋加密、彎錨固水平段長度等細節**。屋面梁作為建筑結構的重要組成部分，不僅需要滿足基本的承載力和穩定性要求，還需符合嚴格的施工標準與技術規范。，，屋面梁的鋼筋綁扎是構造中的基礎工作。根據《住宅工程質量驗收規范》，伸入梁內的邊柱縱向鋼筋長度需為900mm，并從梁底算起與上部梁鋼筋進行搭接。柱外側錨固入梁的根數最少為2根。這些規定確保了梁的結構強度和耐久性，同時保證了施工質量的穩定性。，，在屋面梁的構造中，柱外側錨固入梁的根數也極為關鍵。根據規范要求，最少應為4根。這種設計可以有效提升梁的整體穩固性和抗震性能，確保其在長期使用過程中不易發生變形或損壞。，，屋面梁的箍筋加密范圍是一個不容忽視的細節。根據相關規范，箍筋加密范圍為一個錨固長度。這一措施有助于增強梁的抗剪能力和整體穩定性，從而保障結構的安全性。，，屋面梁的水平陰角處理也是構造中的重要部分。在陰角處，梁下部的鋼筋需要貫通，而上部鋼筋則需滿足設計構造要求。這種設計可以有效防止因應力集中導致的裂縫產生，延長梁的使用壽命。，，屋面梁的斜支座縱筋構造同樣重要。根據規范，梁上部鋼筋需要錨固入柱外側縱筋的內側，錨固長度為1。這樣的設置可以確保梁在承受荷載時的穩定性和安全性。，，屋面梁的構造要求涵蓋了從基礎的鋼筋綁扎到復雜的節點構造，每一個環節都至關重要。遵循這些規范和技術要求，不僅可以確保屋面梁的結構安全，還能提升整個建筑的質量和使用壽命。

屋面梁構造要求

屋面梁是建筑物頂部的重要組成部分，其構造要求涉及多個方面，以確保結構的安全性和穩定性。以下是屋面梁的主要構造要求：

1. 截面尺寸

矩形截面梁的高度比：一般取2.0~3.5。
T形截面梁的高寬比：一般取2.5~4.0（此處b為梁肋寬）。
梁高尺寸模數：當梁高h(yuǎn) ≤ 800mm時，常用模數為50mm；當梁高h(yuǎn) > 800mm時，常用模數為100mm。
常用梁高：250mm、300mm、350mm、400mm、450mm、500mm、600mm、700mm、750mm、800mm、900mm、1000mm、1100mm、1200mm等。
梁寬：由高寬比確定，一般矩形截面h/b = 2~3，T形截面h/b = 2.5~4。

2. 縱向受力鋼筋

鋼筋直徑：常用直徑為10mm~28mm。當梁高h(yuǎn) ≥ 300mm時，不應小于10mm，根數不少于兩根，分別布置在截面上、下側的角部，以便與箍筋綁扎形成骨架。
鋼筋直徑差異：當采用兩種不同直徑的鋼筋時，鋼筋直徑至少宜相差2mm，以便在施工中能用肉眼識別。
架立筋：對于單筋截面梁，在梁的受壓區還要布置架立筋，架立筋一般為兩根，分別放在截面受壓區的角部，主要作用是固定箍筋并與截面受拉區的受力縱筋組成鋼筋骨架。

3. 縱向構造鋼筋（腰筋）

腹板高度：當hw ≥ 450mm時，應在梁的兩個側面沿高度配置縱向構造鋼筋（腰筋），并用拉筋固定。
作用：用于抵抗因溫度應力及混凝土收縮應力在梁側面產生的裂縫，同時與箍筋共同構成網格骨架以利于應力擴散。
配筋要求：梁側縱向構造鋼筋的截面面積不應小于腹板截面面積bhw的0.1%，且其間距不宜大于200mm。
腹板高度計算：矩形截面取有效高度h0，T形和I形截面取梁高減去上、下翼緣后的腹板凈高。

4. 箍筋

鋼筋級別：梁內箍筋宜采用HPB235、HRB335、HRB400級鋼筋。
形式：端部構造應采用135°彎鉤，彎鉤端頭直段長度不小于75mm，且不小于10d。
位置：設置在受壓區外緣兩側，并平行于縱向受力鋼筋。
作用：當梁的截面高度較大時，為了防止在梁的側面產生垂直于梁軸線的收縮裂縫，同時也為了增強鋼筋骨架的剛度，增強梁的抗扭作用。

5. 混凝土保護層厚度

定義：鋼筋外邊沿至混凝土外邊沿的距離稱為混凝土保護層厚度。
作用：保護鋼筋不致銹蝕，確保結構的耐久性；保證鋼筋與混凝土間的粘結；在火災等情況下，防止鋼筋過早軟化。
最小厚度：一類環境中梁、板的混凝土保護層厚度一般取為：混凝土強度等級≤C20時，梁30mm，板20mm；混凝土強度等級≥C25時，梁25mm，板15mm。
特殊要求：板、墻、殼中分布鋼筋的保護層厚度不應小于表中相應數值減10mm，且不應小于10mm；梁、柱中箍筋和構造鋼筋的保護層厚度不應小于15mm。

以上是屋面梁的主要構造要求，這些要求旨在確保屋面梁在各種荷載作用下能夠安全可靠地工作，同時保證其耐久性和施工便利性。
