鋼結構焊縫超聲波探傷是一種常用的無損檢測方法，通過使用超聲波在鋼結構焊縫中傳播并接收回波來檢測焊縫中的缺陷。這種方法可以有效地發現焊縫中的裂紋、氣孔、夾雜物等缺陷，對于保證鋼結構的安全性和可靠性具有重要意義。在焊縫超聲波探傷過程中，需要根據焊縫的具體情況選擇合適的探傷參數（如探頭頻率、掃查方式等），并進行相應的操作步驟。通過對焊縫的超聲波探傷，可以準確地判定焊縫的質量，為后續的焊接工藝提供參考依據。

鋼結構焊縫超聲波探傷缺陷判定

鋼結構焊縫的超聲波探傷是一種常見的無損檢測方法，用于檢測焊縫內部的缺陷。以下是關于鋼結構焊縫超聲波探傷缺陷判定的一些詳細信息。

探傷原理

超聲波探傷是利用超聲波束在金屬中的傳播特性，當遇到缺陷時會發生反射，通過分析反射波來判斷缺陷的存在及其性質。這種方法簡便快捷，相比X射線探傷，超聲波探傷更容易發現焊縫中的裂紋和未熔合等危險性缺陷。

缺陷類型及特征

焊縫中的常見缺陷包括氣孔、夾渣、未焊透、未熔合和裂紋等。其中，氣孔和夾渣通常是立體型缺陷，危害性相對較??；而裂紋和未熔合則是平面型缺陷，危害性較大。在探傷過程中，不同類型的缺陷會有不同的回波特征，例如點狀缺陷的回波當量較小，而線狀和面狀缺陷則可能顯示出特定的波形特征。

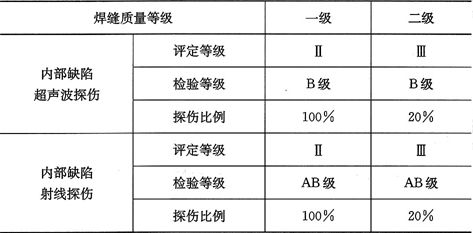

判定步驟

1. 缺陷波高判斷：根據JB4730標準，缺陷波高位于不同區域時，可能會被判定為不同類型的缺陷。例如，波高位于Ⅲ區（含判廢線）時，可能被定為線狀或平面狀缺陷。

2. 缺陷指示長度判斷：當缺陷波高位于Ⅱ區（含定量線）時，如果缺陷指示長度小于等于某一閾值（LS），可能被定為點狀缺陷；如果超過該閾值，則可能被定為線狀或平面狀缺陷。

3. 缺陷平面和深度位置測定：進一步測定缺陷的平面和深度位置，以及缺陷的高度、傾斜度、靜態波形和動態波形，結合工件結構、坡口形式、材料、焊接工藝和方法等因素進行綜合判斷。

實際操作注意事項

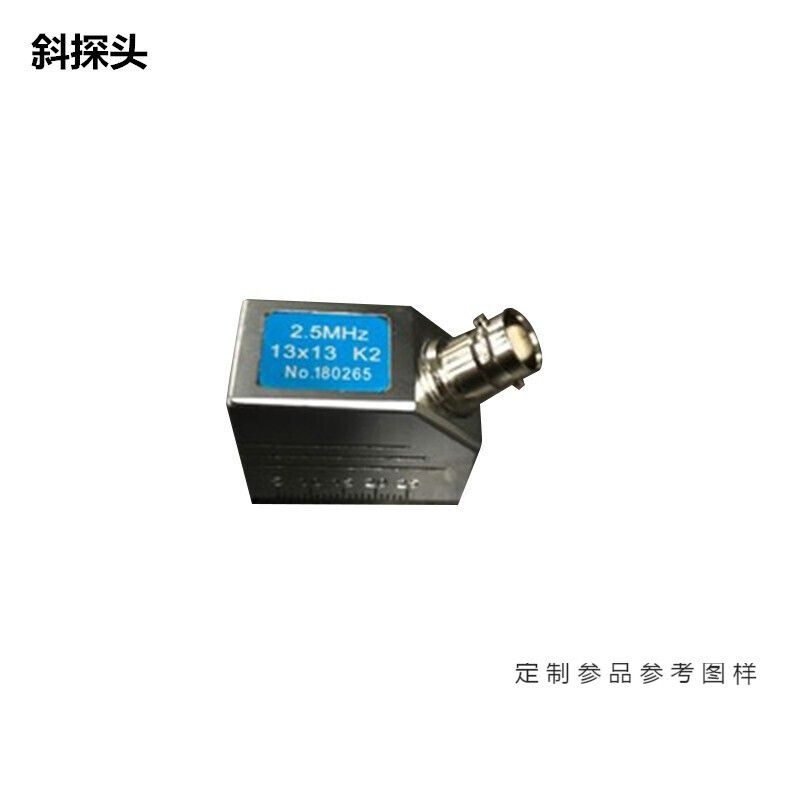

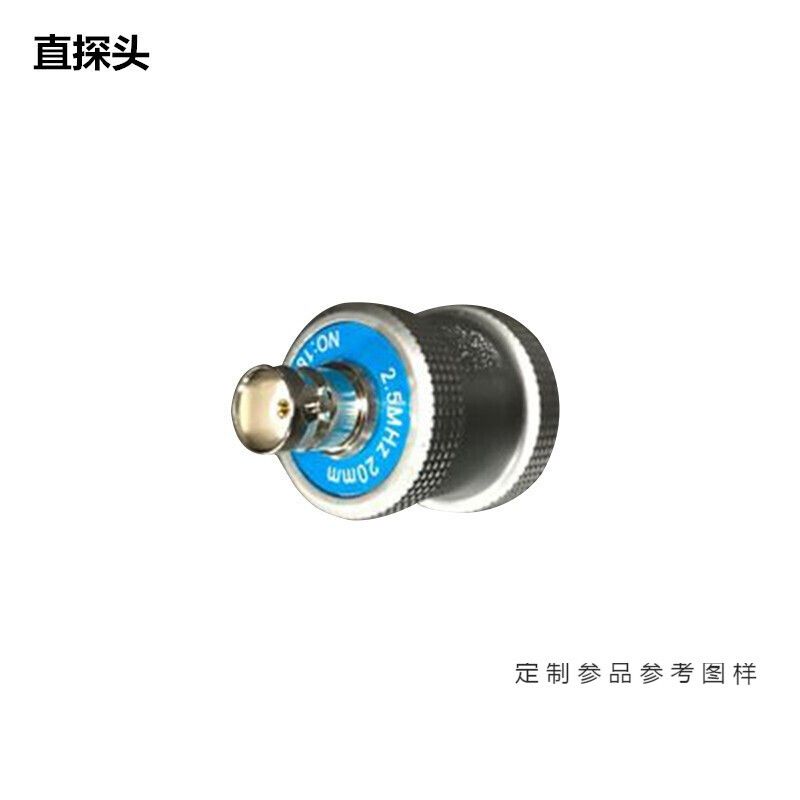

在實際操作中，探傷人員需要具備熟練的超聲波探傷技術和相關的焊接基礎知識。此外，探測條件的選擇也很重要，包括探測面的修整、耦合劑的選擇、頻率和K值的選擇，以及探測方向的選擇等。

結語

綜上所述，鋼結構焊縫的超聲波探傷是一項技術要求較高的工作，需要探傷人員具備豐富的經驗和專業知識。通過正確的操作和準確的判斷，可以有效地發現焊縫中的缺陷，確保鋼結構的安全性和可靠性。
