鋼結構廠房安裝是一個復雜而精細的過程，涉及多個步驟和環節。在工廠預制階段，鋼材經過切割、成形、焊接等工序，形成所需的結構構件。這些構件隨后運至現場進行組裝。在吊裝前，需要對場地進行平整、清理，確保有足夠的空間進行施工。接著開始吊裝作業，使用起重機將構件精準地放置在預定位置。安裝時，要遵循嚴格的工藝流程，如先安裝柱腳，再安裝屋架，然后是梁、板等構件。每個部件的連接都需確保牢固可靠，必要時使用螺栓、焊釘?shù)确绞郊庸?。安裝過程中，還要考慮到結構的強度、穩定性和抗震性能。完成所有安裝工作后，進行質量檢查和驗收，確保鋼結構廠房符合設計和規范要求。整個安裝過程需要專業的技術和豐富的經驗，以確保工程質量和安全。

鋼結構廠房安裝全過程

鋼結構廠房的安裝是一個復雜而有序的過程，涉及多個步驟和技術要點。以下是詳細的安裝流程：

1. 施工放線

• 軸線和標高的確定：按照設計要求，根據圖紙要求，配合土建單位將標高、軸線核實核準。使用經緯儀復核軸線，并用水準儀確定標高，用墨線在不易損壞的固定物上作好記號，注明標高，并做好記錄。
• 放樣：在確定軸線和標高之后，放好大樣，再放小樣，確定每個鋼柱在基礎混凝土上的連接面邊線及縱橫十字軸線，即門式剛架的柱腳位置。

2. 基礎混凝土內預埋螺栓

• 螺栓的核對和固定：在基礎混凝土澆搗之前，仔細核對螺栓的大小、長度、標高及位置，并固定好預埋螺栓。
• 保護措施：在基礎混凝土澆搗之前，用黃油及塑料薄膜包住預埋螺栓的絲口部分，避免混凝土澆搗時對螺栓絲口的污染。
• 清理：基礎混凝土澆搗之后，及時清理預埋螺栓桿及絲口上的殘留混凝土。

3. 鋼結構加工制作

• 下料圖單：確認材料的型號、規格，進行質量檢查，確保符合設計要求及國家現行標準的規定。
• 放樣、號料：放樣劃線時，標明裝配標記、螺孔標注、加強板的位置方向等。
• 下料：采用數控多頭切割機下料，確保切割件的干凈和平整。
• 組立、成型：矯正鋼材變形，確保構件的組裝緊密結合，符合質量標準。
• 焊接：采用門式全自動埋弧焊機進行焊接，確保焊接質量。
• 制孔：使用搖臂鉆進行制孔，確?？椎木?。
• 矯正型鋼：使用翼緣調直機進行矯正，確保型鋼的直線度。
• 端頭切割：使用端頭銑床進行端部平頭切割，確保切割精度。
• 除銹：采用專用除銹設備進行拋射除銹，提高鋼材的疲勞強度和抗腐能力。

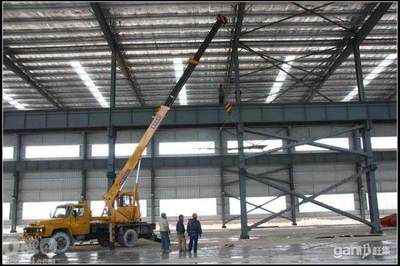

4. 鋼柱的安裝

• 安裝順序：根據圖紙要求，將第一排鋼柱和第二排鋼柱安裝好，再將鋼柱之間連梁安裝好。
• 吊裝方法：使用雙機抬吊，安裝第一榀鋼屋架和第二榀鋼屋架，然后安裝兩榀屋架之間的檁條。
• 繼續安裝：根據圖紙要求，繼續安裝下一榀剛架的鋼柱、連梁、屋架、檁條，直到所有鋼柱安裝完成。

5. 柱間支撐安裝

• 連接方式：柱間支撐與鋼柱采用節點板螺栓連接和焊接連接相結合的方式。
• 安裝方法：在工廠內整榀拼裝完后整體運輸?shù)浆F(xiàn)場進行安裝，分為三個單體1、2、3分別吊裝。
• 吊裝步驟：先安裝3，用手拉葫蘆拉到鋼柱上臨時固定，再安裝1，連接3和1的節點，拆除手拉葫蘆，最后安裝2。
• 吊裝設備：整體吊裝的三個單體桁架采用25T汽車吊4點吊裝。

6. 屋架梁的安裝

• 吊裝方法：最長的鋼架長56米，采用雙機抬吊、四點吊裝的方法，確保鋼架在起吊過程中均勻受力。
• 姿態調整：在鋼絲繩上串聯一個手拉葫蘆，調整鋼梁在空中的姿態。
• 穩定性：屋面鋼梁吊裝到位后，在松鉤之前應連接相關屋面鋼檁條，形成一個空間框架的穩定結構。如果不能在松鉤之前安裝屋面鋼檁條，應拉設纜風繩。
• 纜風繩設置：纜風繩在吊裝之前固定到屋架鋼梁上，共設四根，拉設位置在鋼梁長度的1/3處，下面拉設在附近的鋼柱柱腳。
• 拆除纜風繩：屋面主鋼梁間連梁安裝后，即可拆除纜風繩。

7. 屋面和墻面安裝

• 檁條安裝：將捆綁結實的檁條采用現場吊機吊運至其安裝部位，根據圖紙要求進行安裝。
• 定位線：根據檁距和軸線確定出檁條和鋼結構梁的交線，將檁托焊接在鋼結構梁和支撐上。
• 防腐處理：焊接后應對焊縫及其四周進行防腐處理，涂刷兩道符合設計要求的油漆涂料。
• 天溝安裝：天溝對接前將切割口打磨干凈，對接時注意對接縫間隙不能超過1mm，先每隔10cm點焊，確認滿足焊接要求后方可焊接。
• 壓型鋼板安裝：確定安裝起始點，彈射基準線，從一端向另一端一塊塊安裝。

8. 屋脊板安裝

• 放線定位：放線定位第一塊屋脊板的起始基準線，順安裝方向定出屋脊堵頭及屋脊堵頭兩邊線的安裝控制線。
• 安裝堵頭板：堵頭板與壓型板接觸部位滿涂防水膠，然后安裝，用防水膠將堵頭密封防止?jié)B漏，依次安裝后續堵頭。
• 安裝屋脊板：依起始基準線和控制線安裝第一塊屋脊板，調整定位，在屋脊板上測量劃出彎折檔水板的定位板，用剪刀剪口，將屋脊板用規定的拉鉚頂固定于壓型板上，用防水膠將固定件密封，依劃出的彎折定位線彎折檔水板。

9. 鋼結構涂裝

• 涂裝目的：鋼結構涂裝是為了提高鋼結構的耐腐蝕性和延長使用壽命。
• 涂裝方法：在除銹后的鋼結構表面涂刷防銹漆和面漆，確保涂層均勻、無遺漏。
• 質量檢驗：涂裝完成后，進行質量檢驗，確保涂層厚度和附著力符合設計要求。

通過以上步驟，可以確保鋼結構廠房的安裝質量和安全性能。每個步驟都需要嚴格按照設計圖紙和技術規范進行，確保每一步都符合標準。
