鋼構崗?fù)さ腃AD圖紙設計是一個系統化的過程，旨在精確地將設計意圖轉化為數字模型。這一過程通常包括以下幾個步驟：，，1. **需求分析**：設計師需要與客戶進行深入溝通，了解崗?fù)さ木唧w功能、尺寸要求以及外觀設計等需求。，，2. **初步草圖**：基于需求分析，設計師會繪制出初步的草圖，這可能包括崗?fù)さ恼w布局和各個部分的粗略比例。，，3. **詳細設計**：在初步草圖的基礎上，設計師會進行更精細的設計工作，包括確定材料規格、構件尺寸、細節處理等。，，4. **建模與渲染**：使用CAD軟件創建三維模型，并進行渲染，以便于觀察和評估設計的視覺效果。，，5. **審核與修改**：設計完成后，需要經過內部或客戶的審核，根據反饋進行必要的修改。，，6. **生產準備**：最終的CAD圖紙會被轉換成可以用于生產的文件，如工程圖（EPC）或制造圖紙（MRP），并準備好相關的加工和裝配指導。，，7. **生產實施**：按照圖紙指示，進行鋼材的切割、焊接、涂裝等工序，制造出符合要求的崗?fù)ぁ?，?. **質量控制**：生產過程中要進行嚴格的質量檢查，確保每個部件和整體結構的質量滿足設計標準。，，9. **交付安裝**：完成生產和質量檢驗后，將成品崗?fù)そ桓督o客戶，并協助進行現場安裝。，，通過這樣嚴謹?shù)脑O(shè)計流程，可以確保鋼構崗?fù)げ粌H在外觀上滿足客戶需求，而且在功能性和耐用性上也能達到預期的標準。

鋼構崗?fù)AD圖紙設計

鋼構崗?fù)AD圖紙設計的重要性

鋼構崗?fù)AD圖紙設計是確保崗?fù)すδ?、美觀和安全性的關鍵步驟。CAD（計算機輔助設計）技術的應用，使得設計師能夠更加精確地進行設計和繪圖，從而提高工作效率和設計質量。CAD圖紙不僅包含了崗?fù)さ钠矫鎴D、立面圖、節點詳圖等重要信息，還涉及到材料的選擇、結構的穩定性以及施工的可行性等方面。

鋼構崗?fù)AD圖紙設計的內容

鋼構崗?fù)AD圖紙設計通常包括以下幾個方面的內容：

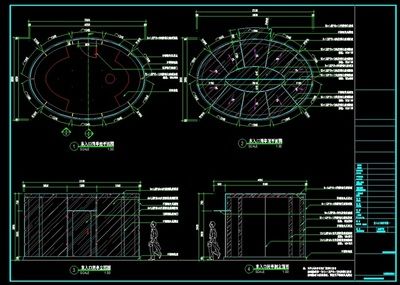

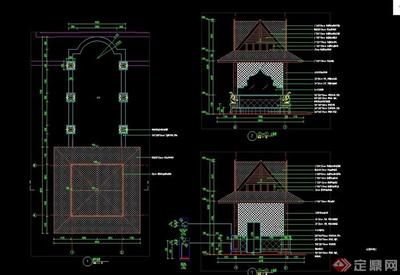

1. 平面圖：展示崗?fù)さ牡孛娌季?，包括門窗的位置、內部空間的劃分等。

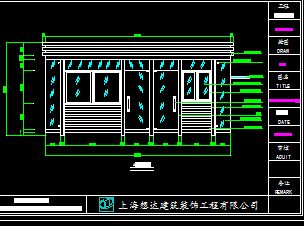

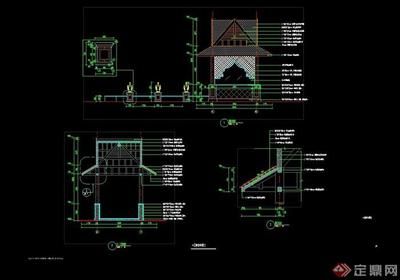

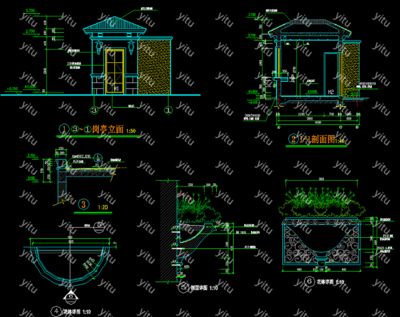

2. 立面圖：展示崗?fù)さ恼妗?cè)面和頂部外觀，有助于了解崗?fù)さ恼w造型。
3. 節點詳圖：詳細展示崗?fù)さ年P(guān)鍵連接部位，如鋼結構的連接方式、防水處理等。
4. 材料表：列出崗?fù)そㄔO(shè)所需的材料及其規格，確保施工過程中材料的正確選用。
5. 設計說明：包括設計的理念、使用的軟件版本、圖紙的比例等信息，為施工提供指導。

鋼構崗?fù)AD圖紙設計的獲取途徑

設計師可以通過以下途徑獲取鋼構崗?fù)AD圖紙：

1. 專業設計網站：一些專業的設計網站提供了豐富的CAD圖紙資源，如3D溜溜設計問答網站提供了鋼構崗?fù)AD圖紙的下載服務。
2. 行業交流平臺：土木在線等平臺匯集了眾多設計師的作品，可以找到詳細的鋼結構崗?fù)な┕D下載大全。
3. 購買正版圖紙：通過正規渠道購買正版CAD圖紙，確保圖紙的質量和合法性。

鋼構崗?fù)AD圖紙設計的注意事項

在進行鋼構崗?fù)AD圖紙設計時，需要注意以下幾點：

1. 軟件兼容性：確保使用的CAD軟件版本與圖紙要求的版本一致，以免影響圖紙的正常打開和編輯。
2. 圖紙的準確性：圖紙中的尺寸、材料、結構等信息必須準確無誤，以保證施工質量和安全性。
3. 細節處理：對于崗?fù)さ募?xì)節部分，如防水、保溫等，要在圖紙中明確標注，以便施工人員能夠正確實施。

結論

鋼構崗?fù)AD圖紙設計是一個細致且重要的過程，它不僅關系到崗?fù)さ淖罱K效果，也直接影響到施工的順利進行。設計師應充分利用現有的CAD圖紙資源，結合實際需求進行創新設計，以打造出既美觀又實用的鋼構崗?fù)ぁ?/p>
