屋面鋼筋布置(屋面板筋在屋脊及邊梁部位的錨固長度必須符合規范要求)
摘要:,屋面鋼筋布置是建筑施工中的重要環節,其設計必須符合相關的規范要求以確保結構的安全性和耐久性。在屋面板筋的錨固長度方面,規范要求確保在屋脊及邊梁部位有足夠的錨固長度,以保證鋼筋不會因荷載作用而發生滑移或斷裂。本文主要探討了屋面鋼筋在屋脊和邊梁部位的錨固長度的設計要求以及如何通過合理的設計和施工來滿足這些規范要求。通過對不同類型屋面結構的分析,提出了具體的設計建議,并強調了在施工過程中對鋼筋錨固長度的控制的重要性。還討論了在實際工程中可能遇到的問題及其解決方案,旨在為建筑施工人員提供實用的指導。
一、屋面鋼筋布置的一般要求
(一)鋼筋放置位置
- 板中受力鋼筋:一般距梁邊或墻邊50mm開始放置。
- 雙向板受力鋼筋:應將承受彎矩較大方向的受力鋼筋放置在受力較小鋼筋的外側,這是根據設計文件的要求確定的。
- 板上部鋼筋與負筋:應每隔一定的間距用鋼筋支架托住,并且嚴禁在已成型的板面鋼筋網上踩踏行走。
- 板面分布筋:要放置在板面受力鋼筋或支座負筋下面。
(二)鋼筋綁扎要求
- 板鋼筋綁扎:除靠近外圍兩行的鋼筋相交點必須全部扎牢外,中間部分交叉點可間隔交錯綁扎,但雙向板中要全部扎牢。
- 有板帶梁時:先綁板帶梁鋼筋,再擺放板鋼筋。
(三)鋼筋錨固要求
屋面板筋在屋脊及邊梁部位的錨固長度必須符合設計及規范要求。
二、特殊情況的屋面鋼筋布置
(一)屋頂樓板厚度超過150毫米
- 需采用雙層雙向配置,即樓板布置兩層鋼筋,兩層鋼筋施工方向不同,局部不足處可附加鋼筋,折板處的鋼筋需要進行加固等。布置好之后,可根據設計圖紙檢查鋼筋布局是否錯誤、鋼筋有沒有捆扎牢固等。

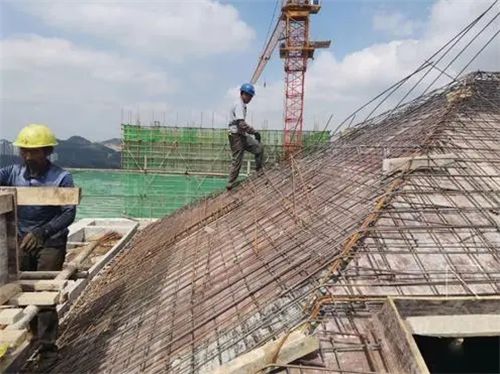

(二)坡屋面鋼筋布置
- 鋼筋使用前核對:根據設計圖紙對鋼筋的鋼號、尺寸、數量等進行核對,避免鋼筋用錯,防止建筑樓板、墻體強度不足等問題。鋼筋進場后要分類擺放,并進行抽樣檢查等。
- 施工順序:樓板捆扎鋼筋時先捆綁底層鋼筋再捆綁面筋等,按照要求進行鋼筋的捆綁布局,如要求布置成雙層雙向鋼筋,就不能布置成雙層單向鋼筋。
- 驗收要求:檢查鋼筋之間捆綁是否牢固、間距是否符合要求、布置設計是否和設計圖一致等,之后才能安裝預埋件、澆筑混凝土等。
(三)采用跳倉法施工的屋面面層
- 施工工藝流程中的鋼筋布置:在保溫層鋪設完成后,彈設分倉線,依據倉塊大小綁扎鋼筋網片?;炷翝仓r,先把倉塊鋼筋網片抬出,等混凝土澆筑刮平后再壓入鋼筋網片,以不露網為準。
三、屋面雙層雙向鋼筋下部鋼筋布置原則
屋面的雙層雙向鋼筋下部鋼筋布置原則是短跨方向的鋼筋布置在最下面,長跨方向的布置在上面。
