摘要：本文探討了混凝土道路裂縫的修補(bǔ)方法，重點(diǎn)介紹了嵌縫堵漏法。在修補(bǔ)后，為保證修補(bǔ)效果，需要對(duì)裂縫進(jìn)行養(yǎng)護(hù)。文章還分析了裂縫修補(bǔ)的成本，包括材料成本、人工成本和設(shè)備成本等。通過(guò)這些方法和技巧，可以有效地修復(fù)混凝土道路的裂縫問(wèn)題，提高道路的使用壽命和安全性。

混凝土道路裂縫修補(bǔ)方法

一、常見修補(bǔ)方法

• 表面處理法：
  • 表面涂抹法：適用于較細(xì)小的裂縫。先將裂縫表面清理干凈，去除灰塵、雜物等，然后涂抹專門的修補(bǔ)材料，如環(huán)氧膠泥等。這種方法操作相對(duì)簡(jiǎn)單，可以對(duì)裂縫進(jìn)行封閉，防止水分、空氣等進(jìn)一步侵蝕混凝土內(nèi)部。例如在一些室內(nèi)混凝土地面的細(xì)小裂縫修補(bǔ)中可以使用該方法。
  • 表面貼補(bǔ)法：當(dāng)裂縫較寬或者需要增強(qiáng)混凝土表面的抗拉強(qiáng)度時(shí)采用。先對(duì)裂縫進(jìn)行處理，然后將修補(bǔ)材料（如碳纖維布、玻璃纖維布等）粘貼在裂縫表面。碳纖維布具有高強(qiáng)度、耐腐蝕等優(yōu)點(diǎn)，能夠有效地約束混凝土的變形，提高混凝土的承載能力。常用于橋梁、工業(yè)廠房等混凝土結(jié)構(gòu)的裂縫修補(bǔ)。
• 嵌縫堵漏法：

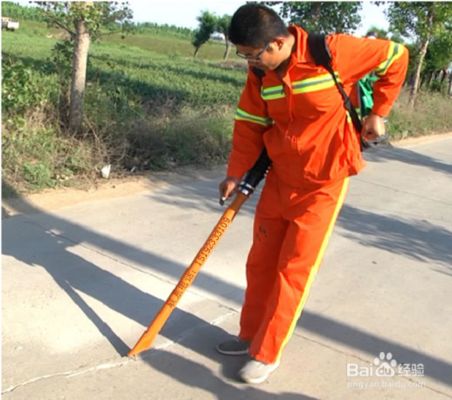

  • 對(duì)于較寬的裂縫，可以使用嵌縫材料進(jìn)行填充。首先將裂縫清理干凈，然后將嵌縫材料（如密封膠、瀝青等）嵌入裂縫中。密封膠具有良好的密封性能，可以防止水分滲透；瀝青則具有較好的柔韌性和耐久性，適用于道路裂縫的修補(bǔ)。在一些市政道路的裂縫修補(bǔ)中經(jīng)常使用這種方法。
• 化學(xué)灌漿法：
  • 當(dāng)裂縫較深或者需要對(duì)混凝土內(nèi)部進(jìn)行加固時(shí)采用。先在裂縫上鉆孔，然后將化學(xué)灌漿材料（如環(huán)氧樹脂灌漿料、聚氨酯灌漿料等）通過(guò)壓力注入裂縫內(nèi)部。這些灌漿材料可以填充裂縫內(nèi)部的空隙，與混凝土粘結(jié)良好，提高混凝土的整體性和強(qiáng)度。在水利工程、大型橋梁基礎(chǔ)等混凝土結(jié)構(gòu)裂縫修補(bǔ)中應(yīng)用較多。

二、根據(jù)裂縫大小的修補(bǔ)方法

• 細(xì)微裂縫（不超過(guò)2毫米）：

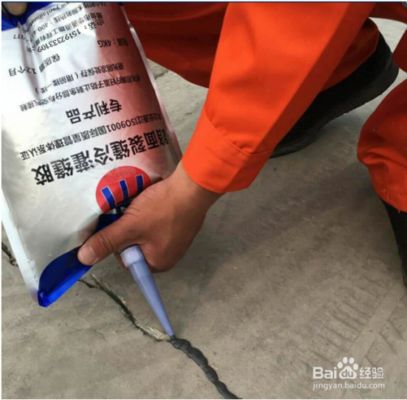

  • 可以直接使用膠水進(jìn)行補(bǔ)縫。這種膠水具有較好的粘結(jié)性，能夠填充裂縫，防止裂縫進(jìn)一步擴(kuò)展。操作時(shí)要確保裂縫內(nèi)部干凈，無(wú)灰塵和雜物，然后將膠水均勻地涂抹或注入裂縫中。
• 較寬裂縫：

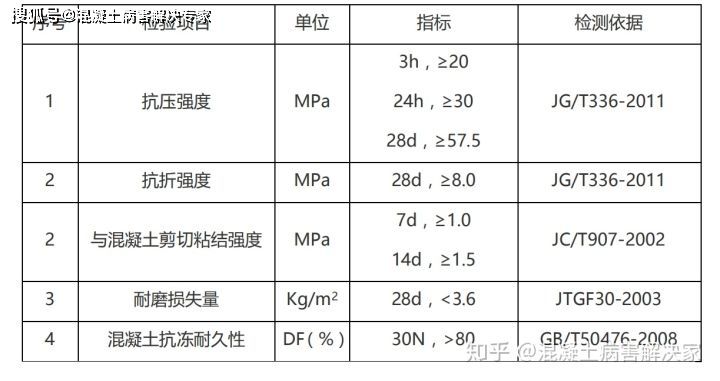

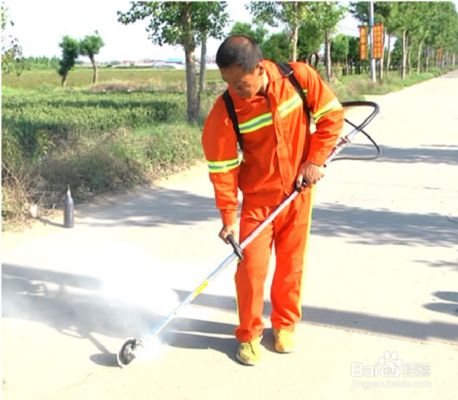

  • 采用擴(kuò)縫灌漿法進(jìn)行修補(bǔ)。先將裂縫擴(kuò)寬，用壓縮空氣吹除混凝土碎石屑，然后灌入選擇的灌漿材料（如HGM高強(qiáng)無(wú)收縮灌漿料、HGM100無(wú)收縮環(huán)氧灌漿料等），并振搗、壓實(shí)、抹平。這種方法可以使灌漿材料更好地填充裂縫，提高修補(bǔ)效果。

三、特殊情況的修補(bǔ)方法

• 局部性較寬裂縫：
  • 修補(bǔ)方法為采用擴(kuò)縫灌漿法。首先對(duì)裂縫進(jìn)行擴(kuò)寬處理，然后清除其中的雜物，再灌入合適的灌漿材料（如HGM高強(qiáng)無(wú)收縮灌漿料、HGM100無(wú)收縮環(huán)氧灌漿料、HGM搶修料等），之后振搗、壓實(shí)、抹平。這樣可以確保裂縫被充分填充，恢復(fù)結(jié)構(gòu)的整體性。
• 表面龜裂（裂縫較多的區(qū)域）：

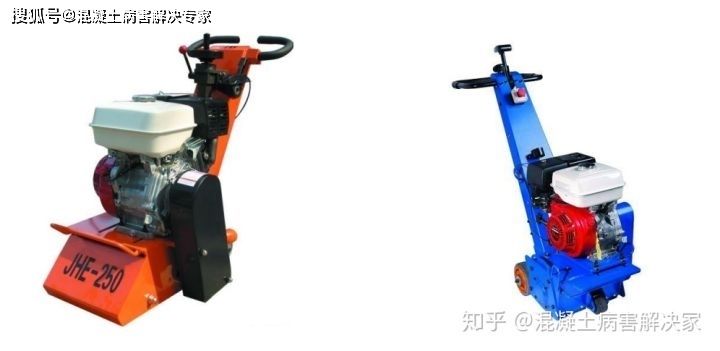

  • 可把裂縫集中區(qū)劃為一個(gè)施工面，將施工面中的裂縫鑿成一塊3 - 6厘米深的凹槽，把混凝土碎屑吹除干凈后，澆筑所選擇的修補(bǔ)材料（如HGM高強(qiáng)無(wú)收縮灌漿料、HGM100無(wú)收縮環(huán)氧灌漿料等），振搗、壓實(shí)、抹平，并按所用材料的要求進(jìn)行養(yǎng)護(hù)。

混凝土裂縫修補(bǔ)材料選擇

裂縫修補(bǔ)后的養(yǎng)護(hù)技巧

道路裂縫修補(bǔ)成本分析

不同修補(bǔ)方法適用條件
