不發(fā)火細(xì)石混凝土地面做法是一種建筑施工技術(shù)，用于制作一種具有良好抗沖擊性能的混凝土地面。該技術(shù)涉及以下步驟：，，1. 準(zhǔn)備材料：需要水泥、砂、碎石、水和鋼筋網(wǎng)等材料。，2. 攪拌：按照一定的比例將各種材料混合在一起，并充分?jǐn)嚢枰源_保均勻性。，3. 鋪設(shè)鋼筋網(wǎng)：在地面上鋪設(shè)一層鋼筋網(wǎng)以增加結(jié)構(gòu)強(qiáng)度。，4. 澆筑混凝土：將攪拌好的混凝土倒入準(zhǔn)備好的模具中進(jìn)行澆筑。，5. 養(yǎng)護(hù)：澆筑后的混凝土需要適當(dāng)養(yǎng)護(hù)，通常使用覆蓋物或塑料薄膜來(lái)保持濕潤(rùn)，防止過(guò)早干燥。，6. 切割和打磨：待混凝土凝固后，根據(jù)設(shè)計(jì)要求進(jìn)行切割和打磨，確保表面平整光滑。，7. 清潔和檢查：最后進(jìn)行清潔工作并檢查是否有缺陷，如氣泡、裂縫等，并進(jìn)行必要的修補(bǔ)。，，這種地面因其優(yōu)異的耐磨性和抗沖擊性，常被應(yīng)用于需要承載重物的工業(yè)區(qū)域或商業(yè)場(chǎng)所。

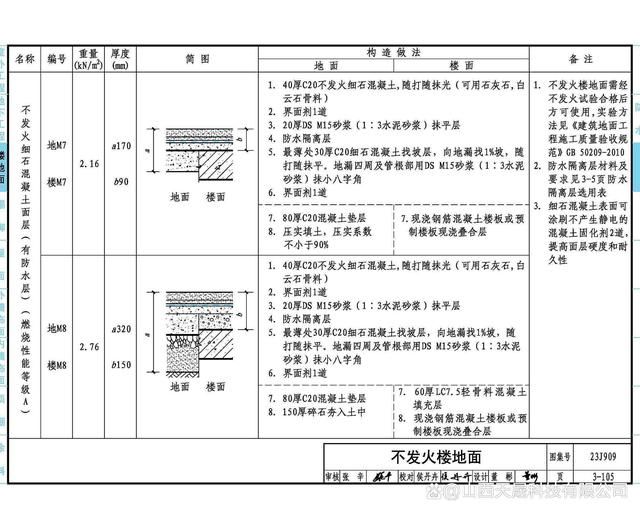

不發(fā)火細(xì)石混凝土地面做法

一、材料準(zhǔn)備

1. 水泥
   • 應(yīng)選用符合國(guó)家標(biāo)準(zhǔn)且經(jīng)過(guò)質(zhì)量檢測(cè)的水泥。水泥的質(zhì)量對(duì)于混凝土的強(qiáng)度等性能有著關(guān)鍵影響。在整個(gè)施工過(guò)程中，水泥的用量需根據(jù)設(shè)計(jì)要求來(lái)確定，不同的工程需求可能會(huì)有不同的水泥用量標(biāo)準(zhǔn)。例如在一些對(duì)強(qiáng)度要求較高的場(chǎng)所，可能需要增加水泥用量，但也要考慮到成本和混凝土性能的平衡。
   • 在確定配合比時(shí)，水泥與其他材料（如石子、砂子）的比例關(guān)系很重要。常見(jiàn)的比例關(guān)系有水泥:石子:砂子 = 1:2:3，也有水泥:不發(fā)火細(xì)石:砂 = 1:2.5:3.5等情況，具體要根據(jù)實(shí)際工程情況確定。
2. 石子和砂子
   • 石子：石子的大小要均勻，不得摻雜雜質(zhì)。在一些防靜電不發(fā)火細(xì)石混凝土地面做法中，如果采用水磨石做法，將原水磨石中石英砂等骨料用白云石交換時(shí)，白云石骨料應(yīng)選擇莫氏硬度≤2的材料，以確保其不發(fā)火性。并且石子的用量要根據(jù)其顆粒大小、骨料含水率和雜質(zhì)含量等因素進(jìn)行合理控制。
   • 砂子：砂子要細(xì)膩均勻。在施工前，不發(fā)火細(xì)石（作為特殊的骨料，功能類似砂子部分）應(yīng)選用顆粒形狀規(guī)則、表面平滑的石料，并進(jìn)行篩分和清洗處理，以確保其質(zhì)量，從而保證混凝土的性能。
3. 水和添加劑
   • 水的選用需要與施工方面進(jìn)行充分的溝通和協(xié)商。在不發(fā)火細(xì)石混凝土配比中，水膠比是關(guān)鍵因素之一。合理的水膠比（如0.45 - 0.5）可以確?；炷恋牧鲃?dòng)性，使得混凝土易于施工，并能夠有效地填充骨料之間的空隙。而過(guò)高或者過(guò)低的水膠比則會(huì)導(dǎo)致混凝土強(qiáng)度下降或者出現(xiàn)開(kāi)裂等問(wèn)題，影響混凝土的使用壽命和美觀度。
   • 添加劑的選用同樣需要與施工方充分溝通，不同的添加劑可能會(huì)賦予混凝土不同的性能，如抗裂、早強(qiáng)等性能，但也要考慮與其他材料的兼容性以及對(duì)不發(fā)火性能的影響等。

二、確定配合比

1. 常見(jiàn)的不發(fā)火細(xì)石混凝土配合比有水泥:石子:砂子 = 1:2:3或者水泥:不發(fā)火細(xì)石:砂 = 1:2.5:3.5等，但要根據(jù)具體的工程要求（如強(qiáng)度要求、使用環(huán)境等）、材料的特性（如骨料的含水率、雜質(zhì)含量等）靈活確定配合比。例如在一些特殊環(huán)境下，可能需要調(diào)整水泥的比例來(lái)提高混凝土的早期強(qiáng)度或者耐久性等性能。

三、攪拌混凝土

1. 將水泥、石子、砂子和水進(jìn)行混合攪拌，直至達(dá)到均勻的狀態(tài)。在攪拌過(guò)程中要注意控制水泥的用量和水的添加量，保證混凝土的質(zhì)量。如果有添加劑，也要按照規(guī)定的順序和量加入攪拌。攪拌的均勻程度會(huì)直接影響混凝土的性能，如果攪拌不均勻，可能會(huì)導(dǎo)致混凝土的強(qiáng)度不均勻，局部出現(xiàn)薄弱點(diǎn)，影響整個(gè)地面的質(zhì)量。

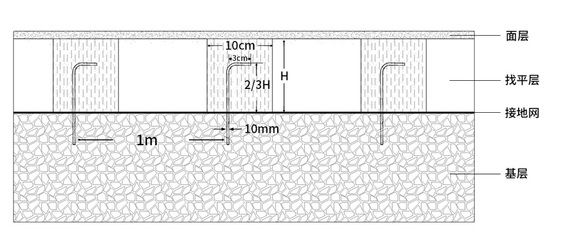

四、地面鋪設(shè)

1. 基層處理
   • 把沾在基層上的浮漿、落地灰等用鋼絲刷等工具清理掉，再用掃帚將浮土清掃干凈，應(yīng)在抹灰前灑水濕潤(rùn)，在鋪漿時(shí)地面不得有明顯的積水。
   • 刷素水泥漿或界面處理劑，隨刷并鋪設(shè)砂漿，避免間隔時(shí)間過(guò)長(zhǎng)風(fēng)干形成空鼓。墻面在距面層20cm處粘貼80cm塑料保護(hù)模，防止墻面被污染。
2. 控制標(biāo)高
   • 根據(jù)水平標(biāo)準(zhǔn)線和設(shè)計(jì)厚度，在四周墻、柱上彈出的面層上標(biāo)高控制線。
   • 用相同的砂漿按底角線拉線抹60×60的找平灰餅（與面層完成面高），間距雙向不大于2m，有坡度要求的房間地面平整度，還要做沖筋，以做好的灰餅為標(biāo)準(zhǔn)抹條形沖筋，高度與灰餅同高，形成控制標(biāo)高的田字格，用刮尺刮平，作為砂漿面層厚度控制的標(biāo)準(zhǔn)。

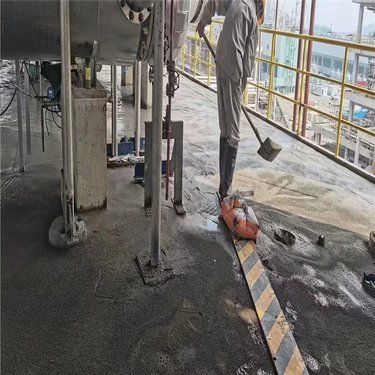

3. 鋪設(shè)混凝土
   • 確保鋪設(shè)的地面是干凈、平整的，然后將攪拌好的混凝土倒在地面上，用平板夯實(shí)，確保表面光滑均勻。在鋪設(shè)的過(guò)程中還要注意控制混凝土的厚度和密實(shí)度。

五、養(yǎng)護(hù)

1. 為了保證混凝土的強(qiáng)度和耐久性，需要對(duì)鋪設(shè)好的混凝土進(jìn)行養(yǎng)護(hù)，保持一定的濕潤(rùn)度，并對(duì)混凝土進(jìn)行適當(dāng)?shù)谋Ｗo(hù)，以防止在養(yǎng)護(hù)期間受到外部影響。
   • 應(yīng)在施工完成后24h左右，用鋸沫、紙板、麻袋或草簾覆蓋并灑水養(yǎng)護(hù)，每天不少于2次，嚴(yán)禁直接上人踩踏，養(yǎng)護(hù)期不得少于7天。在一些特殊情況下，養(yǎng)護(hù)期可能需要延長(zhǎng)，如在寒冷天氣或者干燥環(huán)境下，適當(dāng)延長(zhǎng)養(yǎng)護(hù)期有助于提高混凝土的強(qiáng)度和耐久性。

六、驗(yàn)收

1. 在養(yǎng)護(hù)期結(jié)束后，需要對(duì)鋪設(shè)好的不發(fā)火細(xì)石混凝土地面進(jìn)行驗(yàn)收。通過(guò)驗(yàn)收，可以確?；炷恋孛娴馁|(zhì)量和使用性能符合規(guī)定的標(biāo)準(zhǔn)，從而保證施工的質(zhì)量和效果。驗(yàn)收的內(nèi)容可能包括地面的平整度、強(qiáng)度、不發(fā)火性能等方面的檢測(cè)。例如通過(guò)專業(yè)的儀器檢測(cè)地面的硬度是否達(dá)到設(shè)計(jì)要求的強(qiáng)度標(biāo)準(zhǔn)，通過(guò)特定的測(cè)試方法檢測(cè)是否滿足不發(fā)火性能的要求等。

不發(fā)火細(xì)石混凝土養(yǎng)護(hù)技巧

細(xì)石混凝土強(qiáng)度提升方法

細(xì)石混凝土施工常見(jiàn)問(wèn)題

不發(fā)火細(xì)石混凝土驗(yàn)收標(biāo)準(zhǔn)
