鋼屋架安裝施工方案是確保建筑結構安全和功能的關鍵步驟。本方案旨在指導如何高效、準確地進行鋼屋架的安裝，包括以下關鍵步驟：，，1. **準備工作**：在開始安裝前，需檢查所有材料和工具是否符合標準，確保施工現場的安全。，2. **測量與標記**：精確測量屋架的位置，并在基礎上進行標記，以便正確放置屋架。，3. **基礎處理**：對基礎進行必要的處理，保證其穩固性和平整度。，4. **吊裝與定位**：使用起重設備將屋架吊裝到指定位置，并進行初步的定位。，5. **固定與連接**：通過焊接或其他方法將屋架固定在基礎上，并確保所有連接點牢固可靠。，6. **檢查與調整**：完成安裝后，進行全面檢查，確保屋架的穩定性和安全性。，7. **驗收與交付**：在確認屋架安裝無誤后，進行最終驗收，并準備交付使用。，，該施工方案強調了細致入微的作業流程和對質量的嚴格把控，以確保鋼屋架的安裝既安全又高效。

以下是一個鋼屋架安裝施工方案：

一、工程概況

本方案適用于一般型鋼鋼屋架安裝工程。

二、施工準備

（一）材料、半成品及主要機具

鋼構件
- 鋼構件型號、制作質量應符合設計要求和施工規范的規定，應有出廠合格證并應附有技術文件。
連接材料
- 焊條、螺栓等連接材料應有質量證明書，并符合設計要求及有關國家標準的規定。
涂料
- 防銹涂料技術性能應符合設計要求和有關標準的規定，應有產品質量證明書。
其它材料
- 各種規格墊鐵等。
主要機具
- 吊裝機械、吊裝索具、電焊機、焊鉗、焊把線、墊木、墊鐵、扳手、撬根、扭矩扳手、手持電砂輪、電鉆等。

（二）作業條件

構件查驗
- 按構件明細表，核對進場構件的數量，查驗出廠合格證及有關技術資料。
- 檢查構件在裝卸、運輸及堆放中有無損壞或變形。損壞和變形的構件應予矯正或重新加工。被碰損的防銹涂料應補涂，并再次檢查辦理驗收手續。
構件檢查記錄
- 對構件的外形幾何尺寸、制孔、組裝、焊接、摩擦面等進行檢查，做出記錄。
構件供應與堆放
- 鋼結構構件應按安裝順序成套供應，現場堆放場地能滿足現場拼裝及順序安裝的需要。屋架分片出廠，在現場組拼應準備拼裝場地。
- 構件分類堆放，剛度較大的構件可以鋪墊木水平堆放。多層疊放時墊木應在一條垂線上。屋架宜立放，緊靠立柱，綁扎牢固。
施工組織設計
- 編制鋼結構安裝施工組織設計，經審批后，并向隊組交底。
支座及預埋件檢查
- 檢查安裝支座及預埋件，取得經總包確認合格的驗收資料。

三、工藝流程及操作要點

（一）工藝流程

作業準備→屋架組拼→屋架安裝→連接與固定→檢查、驗收→除銹、刷涂料

（二）操作要點

安裝準備
- 復驗安裝定位所用的軸線控制點和測量標高使用的水準點。
- 放出標高控制線和屋架軸線的吊裝輔助線。
- 復驗屋架支座及支撐系統的預埋件，其軸線、標高、水平度、預埋螺栓位置及露出長度等，超出允許偏差時，應做好技術處理。
- 檢查吊裝機械及吊具，按照施工組織設計的要求搭設腳手架等。
- 屋架腹桿設計為拉桿，但吊裝時由于吊點位置使其受力改變?yōu)閴簵U時，為防止構件變形、失穩，必要時應采取加固措施，在平行于屋架上、下弦方向采用鋼管、方木或其它臨時加固措施。
- 測量用鋼尺應與鋼結構制造用的鋼尺校對，并取得計量法定單位檢定證明。
屋架組拼
- 屋架分片運至現場組裝時，拼裝平臺應平整。組拼時應保證屋架總長及起拱尺寸的要求。
- 焊接時焊完一面檢查合格后，再翻身焊另一面，做好施工記錄。經驗收后方準吊裝。
- 屋架及天窗架也可以在地面上組裝好一次吊裝，但要臨時加固，以保證吊裝時有足夠的剛度。
屋架安裝
- 吊點必須設在屋架三匯交節點上。屋架起吊時離地50cm時暫停，檢查無誤后再繼續起吊。

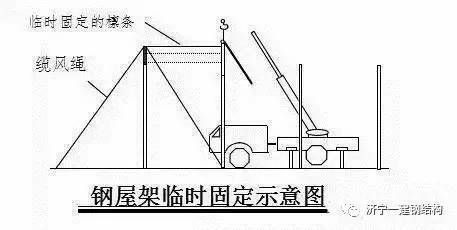

- 安裝第一榀屋架時，在松開吊鉤前初步校正；對準屋架支座中心線或定位軸線就位，調整屋架垂直度，并檢查屋架測向彎曲，將屋架臨時固定。
- 第二榀屋架同樣方法吊裝就位好后，不要松鉤，用杉篙或方木臨時與第一榀屋架固定，跟著安裝支撐系統及部分檁條，最后校正固定，務使第一榀屋架與第二榀屋架形成一個具有空間剛度和穩定的整體。
- 從第三榀屋架開始，在屋脊點及上弦中點裝上檁條即可將屋架固定，同時將屋架校正好。
構件連接與固定
- 構件安裝采用焊接或螺栓連接的節點，需檢查連接節點，合格后方能進行焊接或緊固。
- 安裝螺栓孔不允許用氣割擴孔，永久性螺栓不得墊兩個以上墊圈，螺栓外露絲扣長度不少于2 - 3扣。
- 安裝定位焊縫不需承受荷載時，焊縫厚度不少于設計焊縫厚度的2/3，且不大于8mm，焊縫長度不宜小于25mm，位置應在焊道內。安裝焊縫全數外觀檢查，主要的焊縫應按設計要求用超聲波探傷檢查內在質量。上述檢查均需做出記錄。
- 焊接及高強螺栓連接操作工藝詳見該項工藝標準。
- 屋架支座、支撐系統的構造做法需認真檢查，必須符合設計要求，零配件不得遺漏。
檢查驗收
- 屋架安裝后首先檢查現場連接部位的質量。
- 屋架安裝質量主要檢查屋架跨中對兩支座中心豎向面的不垂直度；屋架受壓弦桿對屋架豎向面的側面彎曲，必須保證上述偏差不超過允許偏差，以保證屋架符合設計受力狀態及整體穩定要求。
- 屋架支座的標高、軸線位移、跨中撓度，經測量做出記錄。
除銹、涂料
- 連接處焊縫無焊渣、油污，除銹合格后方可涂刷涂料。
- 涂層干漆膜厚度應符合設計要求或施工規范的規定。

四、質量保證措施

（一）保證項目

鋼結構安裝工程的質量檢驗評定，應在該工程焊接或螺栓連接經質量檢驗評定符合標準后進行。
構件必須符合設計要求和施工規范的規定，檢查構件出廠合格證及附件。由于運輸、堆放和吊裝造成的構件變形必須矯正。
支座位置、做法正確，接觸面平穩牢固。
