鋼結構廠房結構圖是一種展示建筑物內部結構和設計細節的圖紙。它詳細描繪了鋼構件的連接方式，如焊接、螺栓連接或鉚接，以及支撐系統（如梁、柱和支撐）的設計。結構圖還包含了屋面、墻面和地面的結構布局，包括屋頂?shù)钠露?、排水系統和隔熱層。，，鋼結構廠房通常采用高強度鋼材制造，這些材料具有很好的抗拉強度和抗壓強度，使得廠房能夠承受較大的荷載，如設備的重量和風載。鋼結構廠房的維護相對容易，因?yàn)槠渲饕山饘贅?gòu)成，易于清潔和維護。鋼結構廠房在抗震方面也表現出色，因?yàn)樗鼈兛梢晕蘸头稚⒌卣鹉芰浚瑴p少對建筑結構的損害。，，鋼結構廠房因其經濟性、耐久性和靈活性而成為許多工業和商業項目的首選。

鋼結構廠房結構圖概述

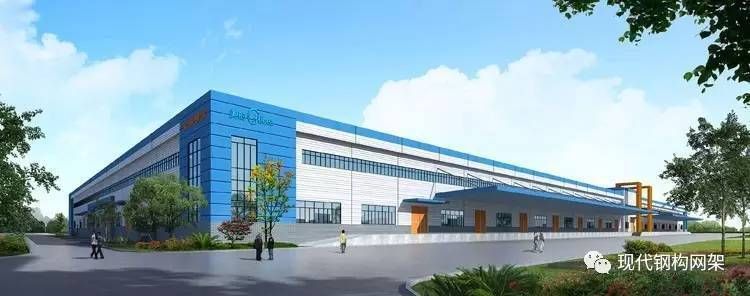

鋼結構廠房是一種主要承重構件由鋼材構成的工業與民用建筑設施。它包括鋼柱子、鋼梁、鋼結構基礎、鋼屋架（或鋼屋蓋）等組成部分。鋼結構廠房因其自重輕、安裝施工簡便等特點，在大型廠房、場館、高層等領域得到了廣泛應用。

鋼結構廠房結構圖的分類

鋼結構廠房結構圖可以根據不同的設計和用途分為多種類型。例如，可以根據廠房的層數分為單層、多層鋼結構廠房；可以根據廠房的跨度和柱距分為不同尺寸的鋼結構廠房；還可以根據廠房的具體功能分為工業鋼結構廠房、辦公樓鋼結構廠房等。

鋼結構廠房結構圖的主要內容

鋼結構廠房結構圖通常包括以下幾個方面的內容：

1. 設計說明：這部分內容詳細說明了鋼結構廠房的設計理念、技術參數、材料選用等方面的信息。
2. 平面圖：展示了鋼結構廠房的平面布局，包括柱網布置、梁柱位置、門窗位置等。
3. 立面圖：呈現了鋼結構廠房的外部輪廓和立面細節，如墻面裝飾、屋頂形式等。
4. 剖面圖：提供了鋼結構廠房的垂直切面視圖，有助于了解建筑物的高度、樓層分布以及內部空間的構造。

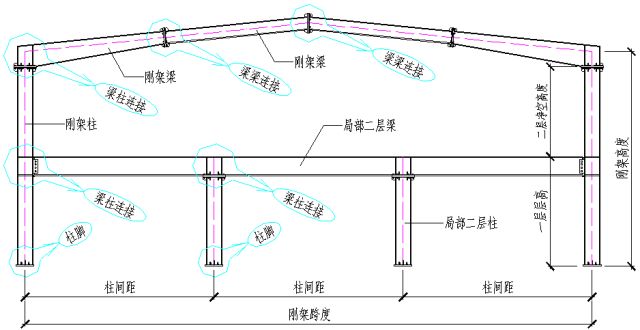

5. 節點圖：詳細展示了鋼結構廠房中各個連接點的構造細節，如柱腳、梁柱連接、屋面支撐等。
6. 詳圖：包括各種構件的詳細尺寸和制造要求，如鋼柱、鋼梁、檁條等的尺寸標注和加工說明。

鋼結構廠房結構圖的設計要點

在設計鋼結構廠房時，需要考慮以下幾個關鍵點：

1. 安全性：確保鋼結構廠房能夠承受各種荷載，包括自重、活荷載、風荷載、雪荷載等，并滿足相應的抗震要求。
2. 經濟性：在保證安全的前提下，盡可能采用經濟合理的結構方案，減少材料用量和施工成本。
3. 功能性：根據廠房的使用功能，合理布置內部空間和設備設施，滿足生產和運營的需求。
4. 耐久性：選擇合適的防腐蝕措施和維護保養方案，延長鋼結構廠房的使用壽命。

鋼結構廠房結構圖的獲取途徑

設計師可以通過專業的建筑網站下載鋼結構廠房的全套CAD圖紙，這些圖紙通常包括平面圖、立面圖、剖面圖、節點圖等多種類型的圖紙，內容詳實，可供參考和使用。

綜上所述，鋼結構廠房結構圖是指導鋼結構廠房設計和施工的重要文件，它包含了豐富的設計信息和技術要求，對于確保鋼結構廠房的安全、經濟、功能和耐久性至關重要。設計師和工程師應根據具體的項目需求和條件，精心設計和優化鋼結構廠房的結構圖。
