地面下沉注漿修復通常使用的材料包括：，，1. 水泥漿：水泥漿是最常見的注漿材料，它具有良好的粘附性和穩(wěn)定性，能夠有效地填補地面的裂縫和孔洞。，，2. 聚合物水泥砂漿：聚合物水泥砂漿是一種含有聚合物的水泥砂漿，它具有更好的抗壓強度和耐久性，適用于對地面承載力要求較高的修復工程。，，3. 硅酸鹽水泥：硅酸鹽水泥也是一種常用的注漿材料，它具有較好的粘結(jié)性和抗壓強度，適用于對地面承載力要求不是特別高的情況。，，4. 環(huán)氧樹脂：環(huán)氧樹脂是一種高性能的注漿材料，它具有優(yōu)異的粘結(jié)性和耐腐蝕性，適用于對地面承載力要求非常高的情況。，，5. 聚氨酯泡沫：聚氨酯泡沫是一種輕質(zhì)、隔音、隔熱的材料，常用于地面下沉注漿修復中，可以有效地提高地面的承載能力和舒適性。

地面下沉注漿修復通常使用的材料包括灌漿樹脂、地聚合物注漿料和水泥基注漿料。以下是這些材料的詳細介紹：

1. 灌漿樹脂

• 材料特性：灌漿樹脂具有良好的耐久性和與混凝土的兼容性，能夠長期保持空鼓修復的效果。

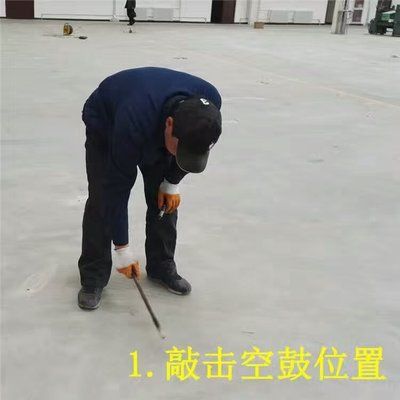

• 施工步驟：
  1. 清理空鼓部位。
  2. 將灌漿樹脂灌入空鼓部位。
  3. 壓平樹脂，清理外溢部分。

2. 地聚合物注漿料

• 材料特性：地聚合物注漿料由高分子聚合物、微膨脹劑、礦物摻合料、水泥等多種物料組成，具有快速固化、高強、微膨脹、耐腐蝕等優(yōu)點。
• 施工步驟：
  1. 鉆孔：使用直徑16mm的鉆頭鉆孔，鉆孔深度穿透整個剛性結(jié)構(gòu)層。
  2. 清孔：用吹塵機或小型空壓機將孔內(nèi)和孔周圍灰塵吹凈。
  3. 制漿：嚴格按照水灰比進行注漿料攪拌。
  4. 注漿：啟動注漿設(shè)備，調(diào)整壓力至設(shè)計注漿壓力（1.5MPa），穩(wěn)壓態(tài)注漿。
  5. 封孔：注漿作業(yè)結(jié)束后，用木塞封閉注漿孔，并清理溢出的漿液。
  6. 養(yǎng)護：普通型地聚合物注漿材料注漿板塊的養(yǎng)生時間不能低于24小時，快凝型地聚合物注漿材料板塊的養(yǎng)生時間不能低于4小時。

3. 水泥基注漿料

• 材料特性：水泥基注漿料以高強度水泥、聚羧酸類超塑化劑、多元礦物質(zhì)材料為主要改性組分，具有流動性好、微膨脹、與混凝土粘結(jié)力強、防腐耐久的特點。
• 施工步驟：
  1. 預處理：用壓縮空氣將混凝土裂縫中的灰渣、污染物吹出。
  2. 埋設(shè)灌漿管：沿裂縫長度方向每500mm左右埋設(shè)一個灌漿管。
  3. 封縫：用無機快速封堵材料或?qū)⒘芽p表面全部封閉。
  4. 試壓：將灌漿管封閉，用0.2~0.3MPa壓力做壓水或壓氣試驗，觀察封縫是否密實。
  5. 配料：CGM聚合物水泥注漿料的質(zhì)量配比為：聚合物水泥注漿料∶水=10∶(2.5~2.8)。
  6. 注漿：將拌好的注漿料裝入壓力注漿罐，采用0.3MPa左右的壓力將漿料連續(xù)注入裂縫。
  7. 養(yǎng)護：注漿結(jié)束后，注漿部位應(yīng)維持水養(yǎng)護7d以上。

選擇材料的考慮因素

• 耐久性：選擇耐久性好的材料可以確保修復效果的長期穩(wěn)定。
• 施工便捷性：選擇施工簡便的材料可以減少施工時間和成本。
• 適應(yīng)性：選擇與現(xiàn)有地面材料相容性好的材料，以確保修復后的整體性能。

綜上所述，根據(jù)具體的工程需求和條件，可以選擇適合的注漿材料進行地面下沉的修復。

灌漿樹脂與混凝土兼容性研究

地聚合物注漿料的耐腐蝕性能

注漿修復后地面的養(yǎng)護方法

水泥基注漿料的流動性和粘結(jié)力
