摘要：本文詳細解析了空心樓板加固方案的設計圖繪制過程，并提供了施工流程的詳細介紹。介紹了空心樓板的常見類型和特點，以及它們?cè)诮ㄖY(jié)構中的重要性。闡述了設計圖繪制的基本步驟，包括確定加固目標、選擇加固方法、設計加固方案等。詳細介紹了施工流程，包括清理樓板、安裝支撐系統、施加加固材料、檢查驗收等環節。總結了空心樓板加固方案設計圖繪制和施工流程的重要性，強調了遵循規范操作的必要性。

空心樓板加固方案設計圖繪制指南

繪制空心樓板加固方案設計圖是一項復雜但重要的任務，需要綜合考慮多種因素，包括現有結構的狀況、加固材料的選擇、施工可行性等。以下是一些關鍵步驟和要點，幫助你繪制出詳細且實用的設計圖：

1. 現場勘查與評估

• 測量與記錄：詳細測量現有空心樓板的尺寸、厚度、位置等參數。
• 評估現狀：檢查樓板的損壞情況，記錄裂縫、變形等缺陷。
• 確定加固需求：根據評估結果，確定需要加固的具體區域和程度。

2. 選擇加固方法

• 加設橫梁：在空心樓板下安裝工字鋼或其他類型的橫梁，與樓板保持十字形排列.
• 增加樓板厚度：在空心樓板上鋪設十字鋼筋網，然后澆筑一層混凝土.
• 加固承重墻：在承重墻外側砌筑一道新墻體，增加樓板與墻面的接觸面積.
• 植筋加固：在樓板開洞后，使用植筋技術在洞口周圍增加鋼筋，確保結構強度.

3. 繪制設計圖

• 平面圖：繪制樓板的平面布局圖，標注現有結構和需要加固的區域。
• 剖面圖：繪制樓板的剖面圖，顯示加固材料的布置和連接方式。
• 節點詳圖：繪制關鍵節點的詳細圖，如橫梁與樓板的連接、鋼筋網的布置等。
• 材料清單：列出所有需要的加固材料及其規格、數量。

4. 標注與說明

• 尺寸標注：精確標注所有關鍵尺寸，包括樓板厚度、橫梁長度、鋼筋間距等。
• 材料說明：在圖中標注使用的材料名稱、型號、規格等信息。
• 施工說明：提供詳細的施工步驟和注意事項，確保施工人員能夠正確執行。

5. 審查與審批

• 內部審查：由設計團隊內部進行審查，確保設計圖的準確性和合理性。
• 專家評審：邀請結構工程師或相關專家進行評審，提出改進建議。
• 客戶確認：提交設計圖給客戶或項目負責人確認，確保滿足需求。

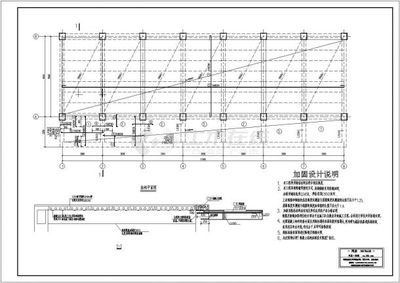

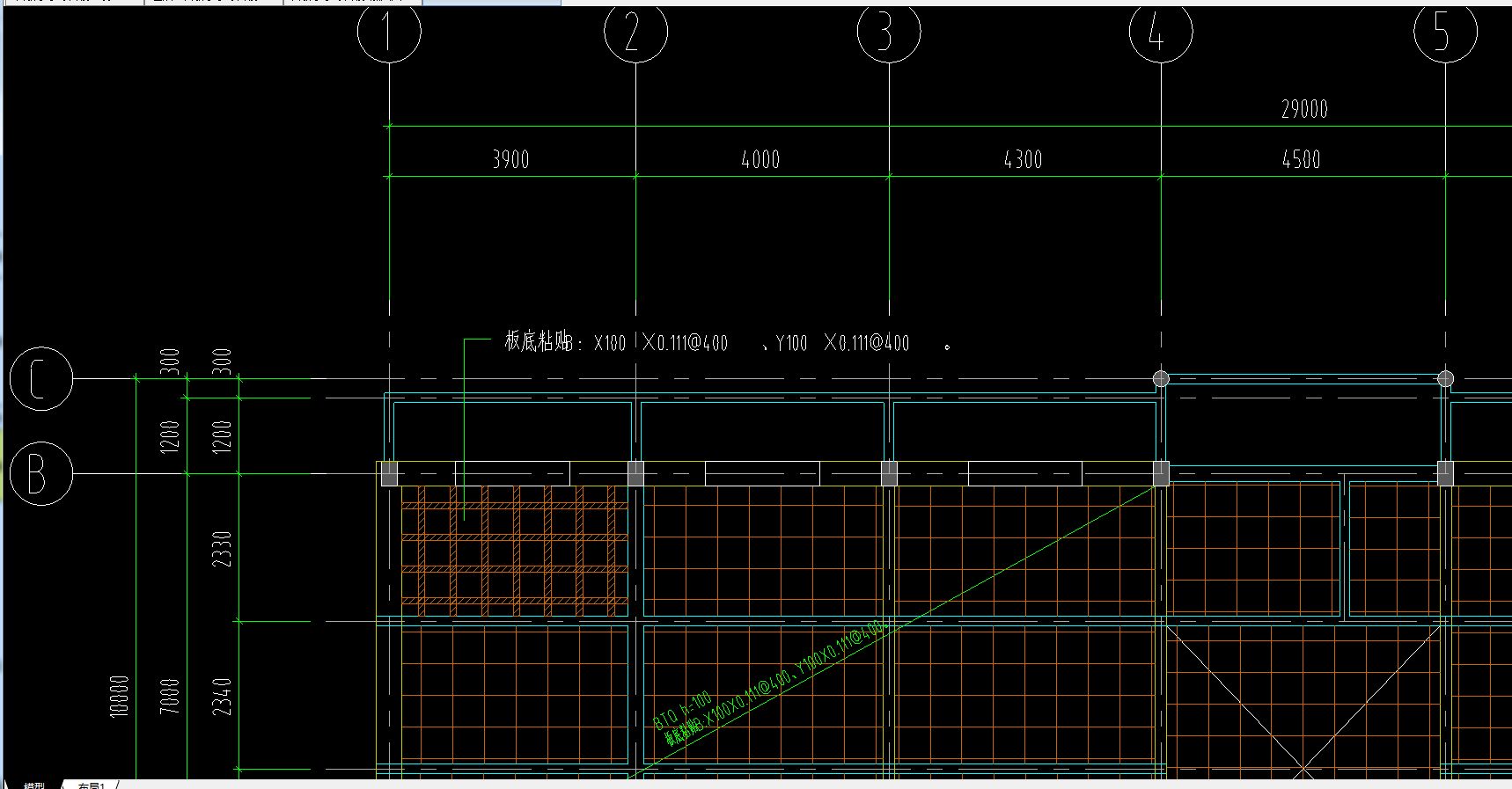

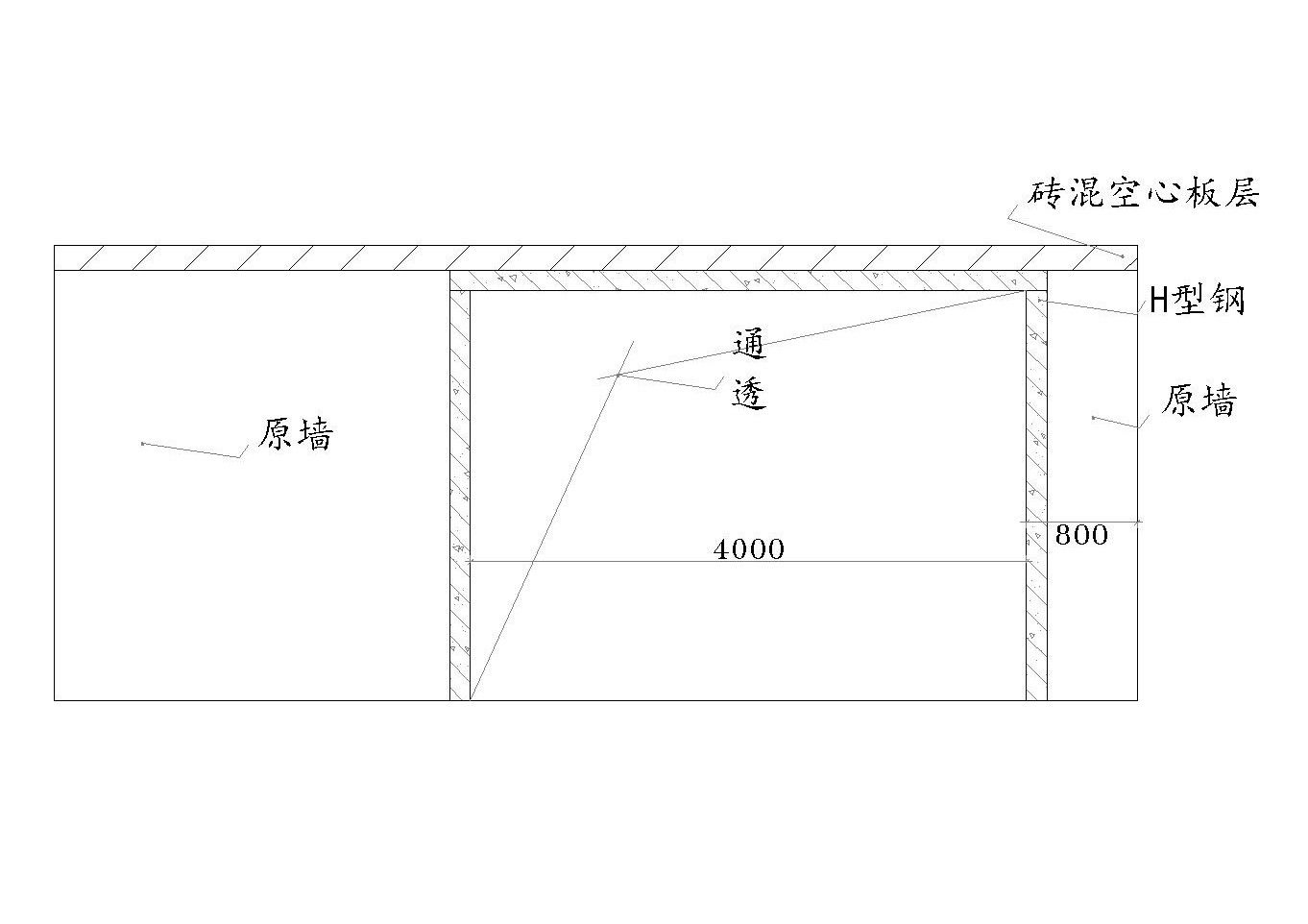

示例設計圖

注意事項

• 安全性：確保加固方案能夠有效提升結構的安全性，避免潛在的風險。
• 經濟性：在保證安全的前提下，選擇經濟合理的加固方案。
• 施工可行性：考慮施工的可行性和便利性，確保方案能夠順利實施。

通過以上步驟，你可以繪制出一套詳細且實用的空心樓板加固方案設計圖，為后續的施工提供可靠的指導。
