鋼屋架圖是一種詳細展示鋼屋架結構設計、尺寸和連接方式的圖紙，其特點包括**簡圖表示、比例尺標注、單線條繪制以及節點圖詳述等**方面。這些特點共同作用，使得鋼屋架的結構設計和施工變得直觀且易于理解。以下是關于鋼屋架圖特點的相關介紹：，，1. **簡圖表示**：， - 屋架簡圖通常被稱為屋架示意圖或屋架桿件幾何尺寸簡圖，它使用單線條來表達屋架的主要構件，如梁、柱和支撐等的幾何尺寸。這種表示方法便于快速識別主要結構和關鍵尺寸。， - 在簡圖中，屋架的各個部分通過單線條進行標注，桿件長度直接注在單線條旁邊，這樣的布局有助于快速定位和理解屋架的基本構造。，，2. **比例尺標注**：， - 屋架簡圖的比例一般在1:100或1:200，這樣的比例可以確保圖紙在較小空間內清晰展示所有必要的細節。， - 正確的比例尺不僅有助于精確繪制，還能使圖紙在實際應用中具有較好的視覺效果。，，3. **單線條繪制**：， - 屋架簡圖使用單線條來繪制屋架的每個組成部分，這種方式使得圖紙更加簡潔明了。單線條的運用使得屋架的結構一目了然，便于閱讀和理解。， - 單線條繪制也便于后續的修改和補充，因為修改時只需調整相應的線條長度即可，而無需重新繪制整個圖樣。，，4. **節點圖詳述**：， - 屋架的節點圖是描述屋架各節點連接方式的重要部分，它提供了屋架在受力時各個桿件如何相互連接的詳細信息。， - 節點圖的詳述有助于工程師和施工人員理解屋架在實際工作中的性能和安全性。，，5. **預埋件詳圖**：， - 預埋件詳圖描述了屋架中預埋件的位置和形狀，這對于確保屋架的穩定性和安全性至關重要。， - 預埋件的詳圖有助于施工人員正確安裝和固定預埋件，從而保證整體結構的穩固性。

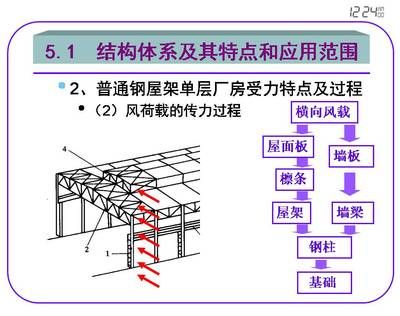

鋼屋架圖的圖示特點

鋼屋架圖是用于表示鋼屋架的形式、大小、型鋼規格、桿件組合以及連接方法的圖樣，它作為金屬結構廠或施工單位制作的依據。以下是鋼屋架圖的一些主要圖示特點：

1. 包含多種詳圖

鋼屋架圖通常由多種詳圖組成，包括但不限于以下幾類：

• 屋架簡圖（又稱屋架示意圖）：展示鋼屋架的整體形態和主要尺寸。
• 屋架詳圖：包括立面圖和節點圖，詳細展示屋架的構造細節。
• 桿件詳圖：展示每個桿件的具體尺寸和形狀。
• 連接板詳圖：展示連接板的尺寸和形狀，以及如何與其他部件連接。
• 預埋件詳圖：展示預埋件的尺寸和形狀，以及在結構中的位置。
• 鋼材用量表：列出所需鋼材的種類和數量。
• 說明：提供關于施工和材料使用的附加信息。

2. 使用標準化符號和標注

鋼屋架圖使用標準化的符號和標注方法，以便于理解和執行。例如：

• 焊縫符號：用于表示焊縫的位置、類型和尺寸。當焊縫分布不規則時，會在焊縫處加中粗實線（表示可見焊縫）或加細柵線（表示不可見焊縫）。在同一張圖上，當焊縫的形式、斷面尺寸和輔助要求均相同時，可只選擇一處標注焊縫的符號和尺寸，并加注“相同焊縫符號”。
• 螺栓連接的標注方法：螺栓的代號和標注方法也有特定的標準，以便于識別和使用。

3. 平面布置圖

鋼屋蓋平面布置圖展示了屋架和上弦支撐的平面位置和平面形狀。在該圖中，用粗實線代表屋架和上弦支撐，主要表示其平面位置和平面形狀。

4. 立面和剖面圖

屋架詳圖通常包括屋架的立面、上弦平面、下弦平面、剖面、零件大樣和材料表。在屋架立面圖上，詳細標注各種零件的尺寸和位置以及焊縫的做法。

5. 比例和尺寸標注

在CAD制圖中，鋼屋架圖的比例和尺寸標注可能有所不同。例如，軸線可能使用1:25的比例，而其他部分則使用更大的比例。設計師可能會根據具體情況選擇適當?shù)姆椒▉硖幚肀壤统叽鐦俗ⅰ?/p>

以上就是鋼屋架圖的主要圖示特點，這些特點確保了鋼屋架的制造和安裝能夠準確無誤地進行。
