房屋鋼架結構圖紙是建筑設計中的重要組成部分，它詳細描述了建筑的骨架系統。這些圖紙通常包括了以下信息：，，1. 平面圖：展示了建筑物的外觀和內部布局，包括房間、門、窗和其他元素的位置。，，2. 立面圖：提供了建筑物的三維視圖，顯示了屋頂、外墻和窗戶等元素的形狀和尺寸。，，3. 剖面圖：通過切割建筑物，揭示了其垂直結構和支撐系統，如梁、柱和樓板。，，4. 詳圖：對特定部分或構件進行詳細描述，如樓梯、門窗框架、屋頂系統等。，，5. 材料表：列出了用于構建建筑物的各種材料及其規格和數量。，，6. 施工細節說明：指導如何正確地安裝和連接各種構件。，，這些圖紙對于建筑師、工程師和施工團隊來說至關重要，因為它們幫助他們理解并實現設計意圖，確保建筑物的安全性和功能性。

房屋鋼架結構圖紙概述

房屋鋼架結構圖紙是建筑設計中不可或缺的一部分，它們詳細地展示了鋼架結構房屋的設計方案，包括結構布局、材料選用、施工細節等關鍵信息。這些圖紙通常包括平面圖、立面圖、剖面圖等多種視圖，以確保設計師、工程師和施工人員能夠全面理解設計意圖并順利執行施工。

鋼架結構房屋圖紙的重要性

鋼架結構房屋的設計圖紙不僅需要展示房屋的外觀和內部布局，還要確保結構的穩定性和安全性。設計師在制作這些圖紙時，必須考慮到荷載、風荷載、地震荷載等因素，并合理選取材料和構件，以確保結構的承載能力和抗震性能。此外，圖紙還需要考慮到施工的可行性和效率，以及經濟性，即在滿足結構要求的前提下，盡量減少材料的使用量和工程的成本。

鋼架結構房屋圖紙的內容

鋼架結構房屋圖紙通常包括以下幾個方面的內容：

1. 平面圖：平面圖是最基礎也是最重要的部分，通過標注建筑物的尺寸、布置、結構等信息，直觀地展示了房屋的整體布局和結構形式。

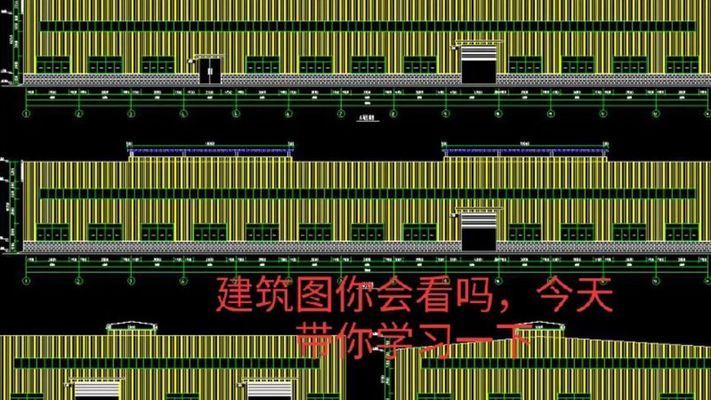

2. 立面圖和剖面圖：立面圖和剖面圖進一步展示了建筑物的立面和內部結構，有助于工程師和施工人員理解和實施設計意圖。
3. 結構設計總說明：這部分內容詳細說明了設計的總體思路、使用的材料、施工要求等重要信息。
4. 基礎平面布置圖：展示了基礎的位置和尺寸，是施工時的重要參考。

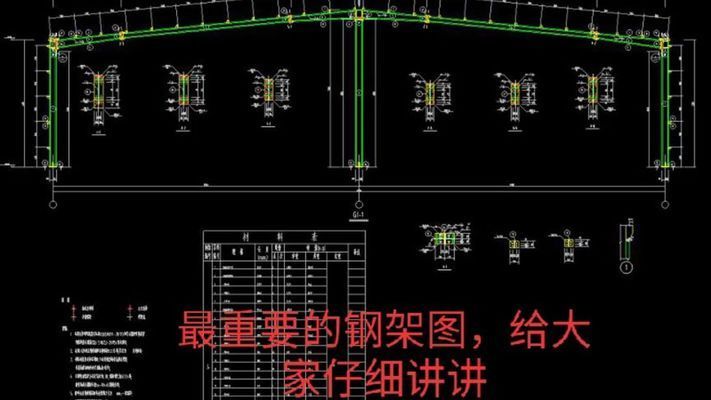

5. 結構布置圖：包括屋面結構布置圖、墻檁布置圖、檁條布置圖等，詳細說明了各個結構組件的布局和連接方式。

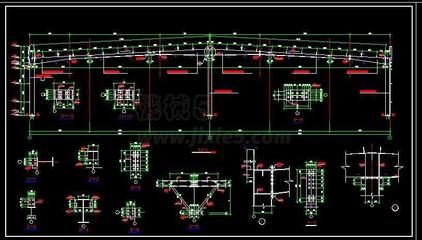

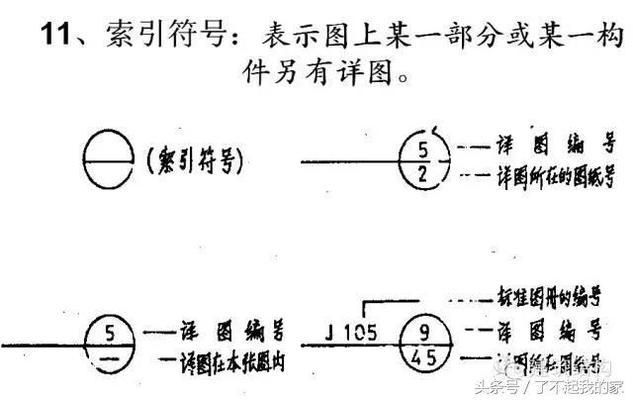

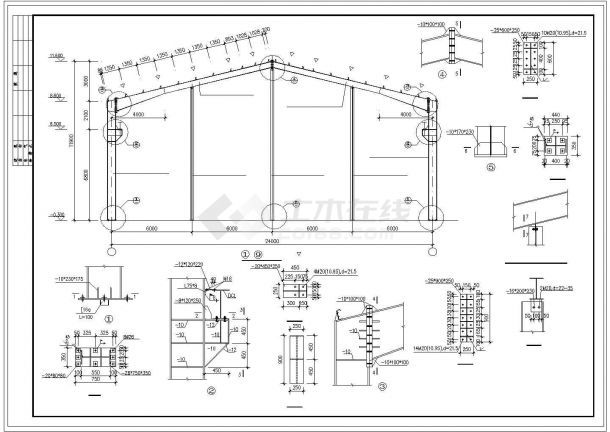

6. 節點詳圖：提供了結構節點的詳細構造，是施工時的關鍵參考。

鋼架結構房屋圖紙的獲取途徑

設計師和工程師可以通過多種途徑獲取鋼架結構房屋的圖紙。一些專業的網站提供了豐富的CAD圖紙資源，涵蓋了從簡單的小型建筑到復雜的大型工業廠房的各種設計。這些圖紙通常都是由經驗豐富的設計師制作，內容詳實，表達清晰，可供設計師下載參考和學習。

綜上所述，房屋鋼架結構圖紙是確保建筑設計質量和施工效率的關鍵。設計師在制作這些圖紙時，需要綜合考慮結構合理性、施工可行性和經濟性等多個方面。通過專業的CAD軟件，設計師可以制作出詳細的平面圖、立面圖、剖面圖等，為施工提供全面的指導。同時，設計師也可以從各種資源中獲取現成的CAD圖紙，以便于學習和參考。
