廠房鋼構安裝方案設計是確保鋼結構工程順利進行的關鍵步驟。該方案包括了從初步設計到施工細節的全面規劃，旨在優化結構性能、降低成本并提高施工效率。在設計初期，需進行詳細的結構分析，以確定合適的材料和構造方法。隨后，制定出詳盡的施工流程圖，包括吊裝、連接和固定等關鍵步驟。安全措施也是設計中的重要組成部分，需要考慮到現場作業的安全規程和緊急應對計劃。通過綜合考慮技術要求、成本預算和時間管理，本設計方案將確保整個鋼結構工程的順利實施，滿足建筑行業的標準和規范。

以下是一個廠房鋼構安裝方案設計：

一、安裝前準備

材料與構件檢查
- 所有鋼材和其他材料應具備質量證明書，如[3]中提到的，這是確保鋼材質量符合要求的重要依據。
- 對發運構件的清單進行核對，確保構件數量準確且無遺漏。
- 檢查鋼構造UT探傷報告，保證構件內部無缺陷。
測量工具準備
- 經緯儀：本工程宜采用精度為2S級的光學經緯儀，用于測量角度等，這是保證鋼結構安裝準確度的重要工具，如[3]所述。
- 水準儀：依據國家三、四等水準測量及工程水準測量用途要求，其精度控制在3mm/km之內，用于測量標高。
- 鋼卷尺：參與同一單位工程施工的各有關單位，須使用同一牌號、同一規格的鋼卷尺并經過標準計量校準鋼尺，以確保測量的一致性。
施工機械與設備配置
- 汽車吊：如QY25汽車吊2輛，用于鋼結構吊裝等工作，這是鋼結構安裝過程中的主要吊裝設備，參考[3]。
- 安裝交流電焊機BX3 - ，用于鋼結構構件的焊接工作。

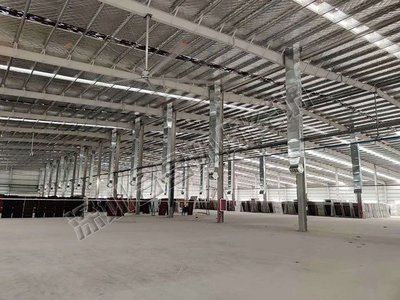

二、鋼柱安裝

鋼柱制作與運輸
- 對于鋼柱重量大、長度大無法一次制作運輸?shù)那闆r，可以采用分段制作，現場拼裝為整體再進行吊裝的方法。例如可將鋼柱分為兩節制作，如[2]中所述。
安裝順序與方法
- 首先根據圖紙要求，將第一排鋼柱和第二排鋼柱安裝好，再將鋼柱之間連梁安裝好。
- 起吊前，在鋼柱柱腳板位置墊好木方，以免鋼柱在起吊過程中將柱腳板損壞。采用單機回轉起吊的方式進行吊裝，如[2]中所建議。

三、柱間支撐安裝

制作與運輸
- 柱間支撐在工廠內整榀拼裝完后整體運輸?shù)浆F(xiàn)場進行安裝，以減少現場安裝工作量和提高安裝精度。
安裝步驟
- 柱間支撐與鋼柱采用節點板螺栓連接和焊接連接相結合的方式。制作及鋼柱安裝偏差對其安裝可能有較大的影響。
- 安裝時，分為三個單體1、2、3分別吊裝。三個單體均為平面桁架結構形式，吊裝為整體吊裝。安裝時先安裝3，而后用手拉葫蘆拉到鋼柱上臨時固定，而后安裝1，連接3和1的節點，拆除手拉葫蘆，最后安裝2。整體吊裝的三個單體桁架采用25T汽車吊4點吊裝，如[2]中的安裝流程。

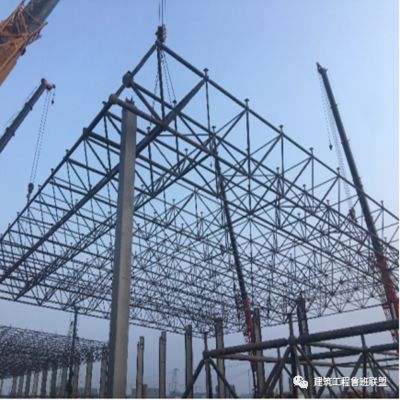

四、屋架梁安裝

吊裝準備
- 對于最長的鋼架（如長56米）等較長構件，為防止在起吊過程中變形，采取雙機抬吊、四點吊裝的方法。四點吊裝起吊時四點同步受力，吊點距離保證在6米左右，這樣起吊過程中鋼架可達到均勻受力，在吊裝過程中可保持設計尺寸，合乎規范要求，參考[2]。
吊裝過程中的調整
- 屋架鋼梁吊裝時，在鋼絲繩上串聯一個手拉葫蘆，以調整鋼梁在空中的姿態。
- 屋面鋼梁吊裝到位后，在松鉤之前應連接相關屋面鋼檁條等，使之形成一個空間框架的穩定結構。如果不能在松鉤之前安裝屋面鋼檁條，為防止屋架鋼梁歪扭，應拉設纜風繩。纜風繩在吊裝之前固定到屋架鋼梁上，共設四根，拉設位置在鋼梁長度的1/3處，下面拉設在附近的鋼柱柱腳。纜風繩選用Ф13.5mm，使用1T手拉葫蘆拉緊。屋面主鋼梁間連梁安裝后，即可拆除纜風繩，如[2]中的操作。

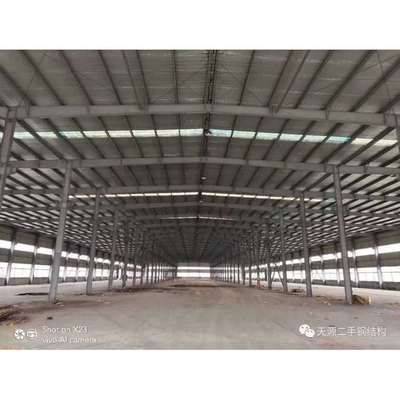

五、屋面和墻面安裝

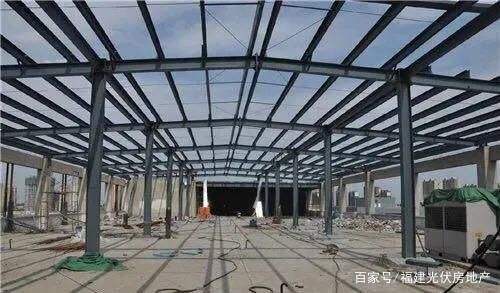

檁條安裝
- 將捆綁結實的檁條采用現場吊機將檁條吊運至其安裝部位，根據圖紙要求進行安裝。
- 根據檁距和軸線確定出檁條和鋼結構梁的交線（放線彈出的定位線），該交線即為檁托板的安裝線，將檁托焊接在鋼結構梁和支撐上。
- 焊接后應對焊縫及其四周進行防腐處理，防腐材料選用符合設計要求的油漆涂料，要求涂刷兩道。防腐前清除干凈焊縫表面的藥皮和污物。
天溝安裝
- 天溝對接前將切割口打磨干凈，對接時注意對接縫間隙不能超過1mm，先每隔10cm點焊，確認滿足焊接要求后方可焊接。
- 為加快天溝安裝速度，可在地面將兩至三節天溝拼成一體，然后用16噸吊車吊到安裝位置或吊到就近的位置，這樣不但可以提高天溝的對接質量，而且可以大大提高工作效率。
壓型鋼板安裝
- 首先確定安裝起始點，該點的確定根據設計圖紙及現場情況確定。確定好安裝方向后，彈射基準線，然后從一端向另一端一塊塊安裝。

六、屋脊板安裝

定位放線
- 放線定位第一塊屋脊板的起始基準線，順安裝方向定出屋脊堵頭及屋脊堵頭兩邊線的安裝控制線。
部件安裝
- 安裝屋脊堵頭板，堵頭板與壓型板接觸部位滿涂防水膠，然后安裝，用防水膠將堵頭密封防止?jié)B漏，依次安裝后續堵頭。
- 依起始基準線和控制線安裝第一塊屋脊板調整定位，在屋脊板上測量劃出彎折檔水板的定位板，用剪刀剪口，將屋脊板用規定的拉鉚頂固定于壓型板上，用防水膠將固定件密封，依劃出的彎折定位線彎折檔水板。
