鋼屋架施工圖是建筑施工中不可或缺的重要文檔，它詳細描述了鋼屋架的構造、尺寸、材料和連接方式等信息。該施工圖不僅指導了施工過程，還與預算緊密相關。在設計鋼屋架時，需要特別注意以下要點：確保所有計算和設計符合當?shù)氐慕ㄖ?guī)范和標準；選擇適當?shù)匿摬念愋?，以承受預期的負載；精確繪制圖紙，包括詳細的尺寸標注和必要的注釋；考慮到成本效益，合理分配材料，避免不必要的浪費。鋼屋架施工圖的設計不僅要滿足技術要求，還要考慮經濟因素，以確保整個項目的成功實施。

鋼屋架施工圖的主要內容

鋼屋架施工圖是建筑施工中重要的技術文件，它詳細地展示了鋼屋架的設計和施工要求。根據提供的搜索結果，鋼屋架施工圖主要包括以下幾個方面的內容：

1. 屋蓋平面布置圖

屋蓋平面布置圖展示了鋼屋蓋的整體布局，包括屋架和上弦支撐的平面位置和平面形狀。通常使用粗實線表示屋架和上弦支撐。

2. 安裝節點圖

安裝節點圖詳細描述了鋼屋架各部分之間的連接方式和細節，包括焊縫和螺栓連接的具體做法。

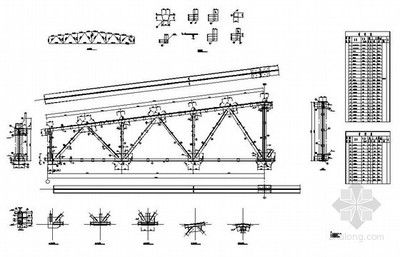

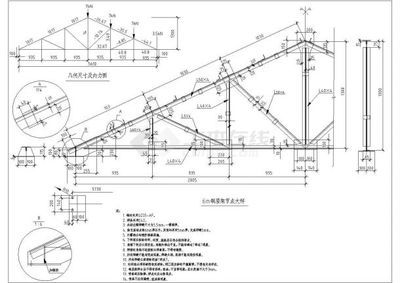

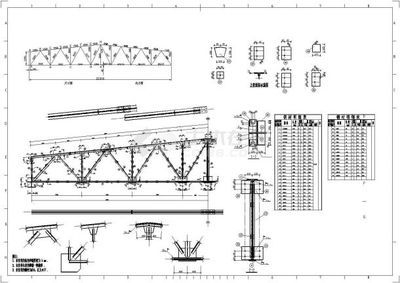

3. 屋架詳圖

屋架詳圖提供了關于屋架的詳細信息，包括：

• 屋架的幾何尺寸及內力
• 上弦平面圖、下弦平面圖、立面和剖面圖
• 支座的剖面和各個節點詳圖
• 材料表與說明。

4. 檁條詳圖

檁條詳圖包括檁條的平面、立面以及各個變化不同部位的剖面和材料表與說明。

5. 支撐詳圖

支撐詳圖展示了支撐的立面、平面以及與支撐連接的構件，還包括材料表與說明。

6. 焊縫符號及標注方法

鋼屋架施工圖中還包含了焊縫符號及標注方法，用于表示各種焊縫的類型、尺寸和位置。

7. 螺栓連接的標注方法

螺栓連接的標注方法也在施工圖中有所體現，包括螺栓的代號和具體的標注方式。

8. 尺寸標注

為了確保鋼結構桿件的加工和連接安裝的準確性，施工圖中對尺寸標注要求非常嚴格，必須達到準確、清楚、完整。

9. 結構詳圖

鋼屋架結構詳圖是表示鋼屋架的形式、大小，型鋼的規格，桿件的組合和連接情況的圖樣，其主要內容包括屋架簡圖、屋架詳圖（包括立面圖和節點圖）、桿件詳圖、連接板詳圖、預埋件詳圖以及鋼材用量表等。

以上內容共同構成了鋼屋架施工圖，為施工過程提供了詳細的指導和依據。
