鋼屋架節點詳圖是建筑結構設計中不可或缺的一部分，它詳細展示了屋架各節點的構造和連接方式。繪制鋼屋架節點詳圖時，需要遵循以下步驟：，，1. 確定節點類型：根據實際工程需求，選擇合適的節點類型，如剛性節點、鉸接節點等。，，2. 測量尺寸：使用卷尺、激光測距儀等工具，準確測量節點各部分的尺寸，包括桿件長度、節點板厚度、螺栓直徑等。，，3. 繪制節點草圖：在紙上或計算機上繪制節點草圖，將節點各部分的位置、形狀和尺寸標注清楚。，，4. 添加細節：根據節點的具體構造，添加必要的細節，如焊縫、螺栓孔、銷孔等。，，5. 標注材料規格：在節點詳圖中標注所用材料的規格、型號、性能指標等信息，以便施工人員了解材料特性。，，6. 檢查校核：仔細檢查節點詳圖，確保所有信息準確無誤，并進行校核，確保設計符合規范要求。，，7. 打印輸出：將繪制好的節點詳圖打印出來，以便于現場施工人員參考。

鋼屋架節點詳圖的繪制方法

繪制鋼屋架節點詳圖是一個細致且技術性強的過程，涉及多個步驟和細節。以下是詳細的繪制方法：

1. 準備工作

• 了解節點類型：首先，需要明確節點的類型，如上弦節點、下弦節點、支座節點等。不同的節點有不同的設計要求和構造方法。
• 獲取設計數據：收集節點的相關設計數據，包括節點的幾何尺寸、桿件的內力、材料規格等。

2. 繪制節點軸線

• 確定節點位置：根據屋架的整體布局，確定節點的具體位置。節點位置應與屋架的幾何軸線重合，以避免桿件偏心受力。
• 繪制軸線：在圖紙上按比例繪制節點的軸線，確保各桿件的形心線與桁架幾何軸線重合。對于焊接屋架，應取角鋼的重心線作為桿件的軸線。

3. 繪制桿件輪廓線

• 繪制輪廓線：根據已畫出的軸線，按一定比例尺畫出各桿件的角鋼輪廓線。為了便于制造，軸線至角鋼背面的距離可取5mm的倍數。
• 確定桿件尺寸：根據計算好的桿件截面尺寸，繪制出各桿件的具體輪廓。

4. 布置焊縫

• 計算焊縫尺寸：根據腹桿的內力，計算腹桿與節點板連接焊縫的焊腳尺寸和焊縫長度。
• 布置焊縫：在圖紙上按比例繪制焊縫位置，確保焊縫布置合理，便于施工。

5. 確定節點板形狀和尺寸

• 繪制節點板外形：根據焊縫布置，確定節點板的形狀和尺寸。節點板的形狀應盡可能簡單、規則，至少有兩邊平行，如矩形、梯形、直角梯形等。
• 節點板厚度：節點板的厚度應根據經驗確定，通常根據節點板的受力情況和焊縫長度來選擇合適的厚度。

6. 繪制節點大樣

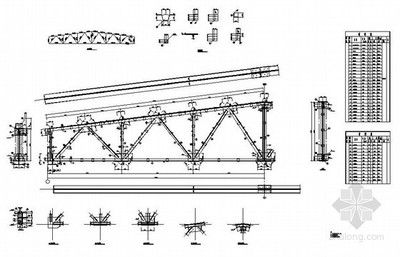

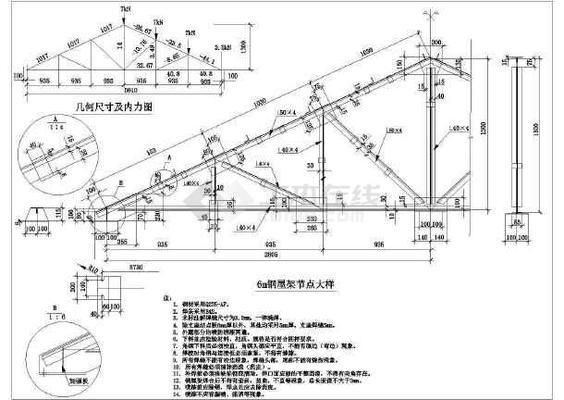

• 繪制節點大樣圖：繪制節點大樣圖，比例尺一般為1/10~1/5。在大樣圖上詳細標注各部分的尺寸，包括焊縫尺寸、桿件截面尺寸、節點板尺寸等。
• 標注細節：在大樣圖上標注各零部件的型號、主要幾何尺寸、加工尺寸、定位尺寸、孔洞位置等。確保所有細節清晰明了。

7. 繪制施工圖

• 繪制施工圖：根據節點大樣圖，繪制完整的施工圖。施工圖應包括節點的正面圖、側面圖、剖面圖和零件圖。
• 標注說明：在施工圖上標注各零部件的型號和主要幾何尺寸，包括加工尺寸、定位尺寸、孔洞位置以及對工廠制造和工地安裝的要求。

8. 審核和修改

• 審核圖紙：對繪制的節點詳圖進行審核，確保所有尺寸和細節準確無誤。
• 修改完善：根據審核意見，對圖紙進行必要的修改和完善。

示例

以下是一個簡單的鋼屋架上弦節點詳圖繪制步驟：

1. 確定節點位置：假設節點位于屋脊處。
2. 繪制軸線：在圖紙上按比例繪制上弦桿和腹桿的軸線。
3. 繪制輪廓線：根據軸線，繪制上弦桿和腹桿的角鋼輪廓線。
4. 布置焊縫：計算焊縫尺寸，繪制焊縫位置。
5. 確定節點板形狀和尺寸：根據焊縫布置，確定節點板的形狀和尺寸。
6. 繪制節點大樣：按1/10的比例繪制節點大樣圖，標注所有尺寸和細節。
7. 繪制施工圖：根據節點大樣圖，繪制完整的施工圖，包括正面圖、側面圖、剖面圖和零件圖。
8. 審核和修改：對圖紙進行審核，確保所有細節準確無誤。

通過以上步驟，可以繪制出詳細的鋼屋架節點詳圖，為施工提供準確的技術指導。
