房屋改建加固設計圖怎么畫的（房屋改建加固設計圖的一般步驟）

駐馬店加固改造設計公司11秒前1閱讀0評論

房屋改建加固設計圖的繪制是一個涉及多個步驟和細節的專業過程。以下是一般步驟：進行現場勘察，包括測量房屋的結構尺寸、檢查現有結構的狀況，以及了解周圍環境對施工的影響。根據房屋的現狀和需求，制定詳細的設計方案，這包括確定加固的目標、選擇加固材料和方法。使用專業軟件（如AutoCAD）或手繪的方式繪制設計圖紙，詳細展現加固方案的每一個細節，包括但不限于梁、柱、墻體、樓板的改造方式、支撐系統的設計等。在設計過程中，需要考慮到建筑的安全性、功能性和經濟性，確保加固后的房屋能夠符合當?shù)氐慕ㄖ?guī)范和標準。與施工團隊溝通，確保設計圖紙的準確性和可實施性，并對施工過程進行監督和指導。整個設計過程需要專業知識和經驗，以確保加固工作的質量和安全性。

房屋改建加固設計圖的繪制步驟

繪制房屋改建加固設計圖是一個復雜且專業的工作，需要遵循一定的步驟和原則。以下是繪制房屋改建加固設計圖的一般步驟：

1. 收集房屋信息

房屋平面圖：獲取房屋的原始設計圖紙或進行現場測量，確保有詳細的平面圖、立面圖和剖面圖。
房屋尺寸：記錄房屋的詳細尺寸，包括房間尺寸、門窗位置、墻體厚度等。
房屋結構：了解房屋的結構類型（如框架結構、磚混結構等），以及現有的結構問題。

2. 評估房屋現狀

結構檢測：進行房屋結構檢測，評估房屋的結構安全性和存在的問題。
鑒定報告：根據檢測結果，編寫房屋鑒定報告，明確需要加固的部位和加固方式。

3. 確定加固方案

承載能力檢算：計算需要加固的構件的承載能力，確保加固后的結構能夠滿足使用要求。

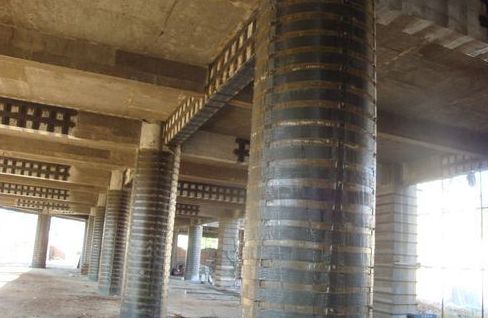

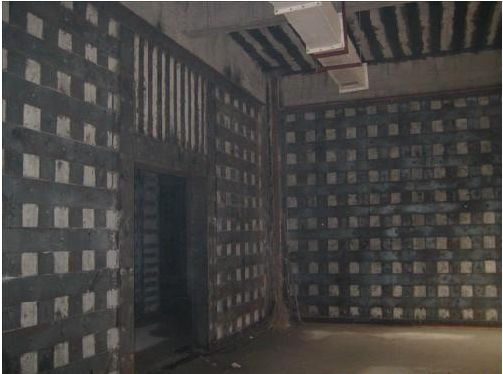

結構解決：確定具體的加固方法，如加大截面法、復合砂漿鋼筋網加固法、碳纖維加固法等。
設計說明：編寫詳細的加固設計說明，包括加固材料的選擇、施工工藝、質量要求等。

4. 繪制初步草圖

平面圖：繪制加固后的平面圖，標明加固構件的位置和尺寸。
立面圖：繪制立面圖，顯示加固構件的立面布置。
剖面圖：繪制剖面圖，詳細展示加固構件的內部結構和連接方式。

5. 繪制正式設計圖

CAD軟件：使用CAD軟件繪制正式的設計圖，確保圖紙的精確性和可視性。
詳細標注：在圖紙上詳細標注加固構件的尺寸、材料、施工要求等信息。
節點詳圖：繪制關鍵節點的詳圖，如梁柱連接、墻體加固節點等。

6. 添加色彩和材料

色彩搭配：根據設計風格，選擇合適的色彩搭配，標注在圖紙上。
材料樣本：提供加固材料的樣本或規格說明，確保施工方能夠準確選用材料。

7. 審查和修改

內部審查：由設計團隊內部進行審查，確保設計圖的準確性和合理性。
外部審查：提交給相關部門或?qū)I(yè)機構進行審查，根據反饋意見進行修改和完善。

8. 輸出設計圖

打印圖紙：將最終的設計圖打印出來，提供給施工方和相關部門。
電子文件：保存設計圖的電子文件，方便后續查閱和修改。

參考案例

某三層磚木結構坡屋頂房屋加固設計
- 圖紙內容：包括木屋架下弦桿與墻體連接加固示意圖、外墻體單面加固圖、墻體底部加固做法圖等。
- 設計特點：設計詳實規范，可供參考。
某地五層框架結構房屋加固設計
- 圖紙內容：包括結構加固設計說明、架空層平面圖、各層平面圖、節點詳圖等。
- 設計特點：設計精準，內容詳實，適用于多層框架結構房屋的加固。
某地二層磚混結構房屋結構加固設計
- 圖紙內容：包括結構設計總說明、結構平面布置圖、新增柱基礎平面圖、各節點加固大樣圖等。
- 設計特點：內容完整，表達清晰，適用于磚混結構房屋的加固。
