大跨度鋼結構是現代建筑中常用的一種結構形式，它通過使用空間桁架結構和懸索結構等不同的技術來實現其功能。空間桁架結構是一種三維的、由多個桿件組成的結構，通常用于承載較重或需要較大空間的結構。而懸索結構則主要依賴于一系列懸掛在兩端的索具來承受重量和提供穩定性，這種結構常用于需要較高靈活性和可擴展性的場景。膜結構則是一種特殊類型的空間桁架結構，它使用柔性膜材料覆蓋整個結構，以實現對風荷載和地震力的優化響應。膜結構還具有自清潔、節能等優點，使其成為許多現代建筑設計中的首選。這些不同類型的大跨度鋼結構各有特點，它們根據不同的需求和應用場景被廣泛采用。

大跨度鋼結構的概念

一、從跨度數值定義

• 一般規定：橫向跨越60米的鋼結構、跨度在30m以上的混凝土結構、跨度在18m以上的框架結構可被視為大跨度鋼結構。2003版鋼結構規范8.6.1條規定跨度60m以上的結構為大跨度結構。

二、從結構類型角度

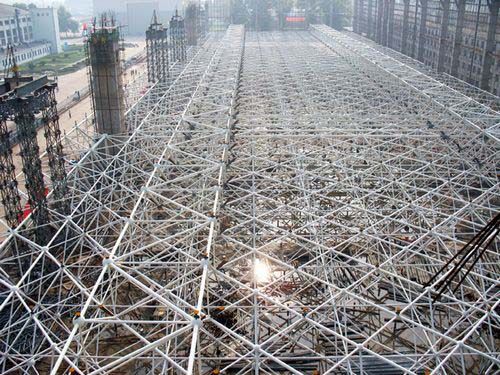

• 網架結構：由多根桿件按照某種規律的幾何圖形，通過節點連接起來的空間結構中的雙層或多層平板形網格結構，通常采用鋼管或型鋼材料制作而成。
• 網殼結構：是曲面形網格結構，有單層網殼和雙層網殼之分。用材主要有鋼網殼、木網殼、鋼筋混凝土網殼等。其形式包括斜面網殼、單葉雙曲面網殼、圓上網殼、雙曲拋物面網殼等，兼顧桿系結構和薄殼結構的重要特性。
• 空間桁架結構
  • 按外形分類：可分為平行弦桁架、折弦桁架、三角形桁架。
  • 按所受水平推力分類：分為無推力的梁式桁架、有推力的拱式桁架。
• 膜結構：以性能優良的柔軟織物為材料，由膜內空氣壓力支承膜面，或利用柔性鋼索或剛性支承結構使膜產生一定的預張力，從而形成具有一定剛度、能夠覆蓋大空間的結構體系。
• 懸索結構：以能受拉的索作為基本承重構件，并將索按照一定規律布置。懸索屋蓋結構通常由懸索系統，屋面系統和支撐系統三部分構成。用于懸索結構的鋼索大多采用由高強鋼絲組成的平行鋼絲束，鋼絞線或鋼纜繩等，也可采用圓鋼、型鋼、帶鋼或鋼板等材料。按索的布局方向和疊加層數分為單側單面懸索結構、輻射型單面懸索結構、雙向單面懸索結構。
• 薄殼結構：建筑項目中的殼體結構多屬薄殼結構（科學研究上把滿足t/R≤1/20的護罩定義為薄殼）。

大跨度鋼結構的設計原則

網架結構與網殼結構的區別

膜結構與懸索結構的比較

空間桁架結構的應用案例
