鋼結構標準廠房圖紙是一套用于指導和確保鋼結構廠房建設質量的詳細設計文件。這些圖紙通常包括了建筑平面圖、立面圖、剖面圖和詳圖等，涵蓋了從基礎到屋頂?shù)恼麄€鋼結構工程。在設計過程中，設計師會考慮多種因素，如結構安全、施工方便性、經濟性和環境影響等。圖紙中會明確標注各種構件的尺寸、形狀、材料規格以及連接方式等細節。圖紙還會提供必要的技術要求和施工說明，以確保施工人員能夠準確理解和執行設計意圖。鋼結構標準廠房圖紙是確保工程質量和安全的關鍵文件，對于指導和監督鋼結構廠房建設具有重要作用。

鋼結構標準廠房圖紙概述

鋼結構標準廠房圖紙是用于指導鋼結構廠房建設的一系列詳細設計文件，它們涵蓋了從基礎到屋頂?shù)乃嘘P(guān)鍵結構元素。這些圖紙通常包括平面圖、立面圖、剖面圖、節點詳圖等，旨在確保廠房的結構合理性、施工可行性和經濟性。

主要圖紙內容

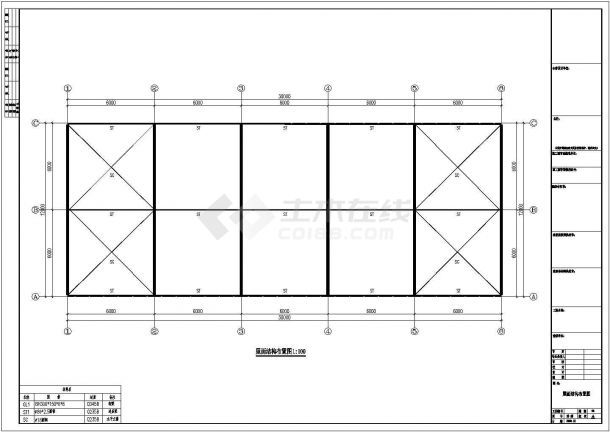

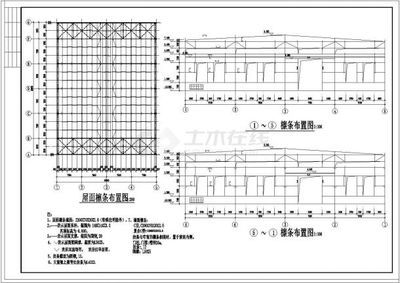

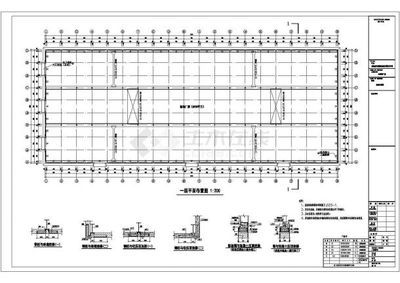

平面圖

平面圖是最基礎且重要的部分，它通過標注建筑物的尺寸、布置、結構等信息，直觀地展示了廠房的整體布局和結構形式。平面圖中會明確顯示鋼柱、屋面結構、檁條等關鍵元素的位置和尺寸。

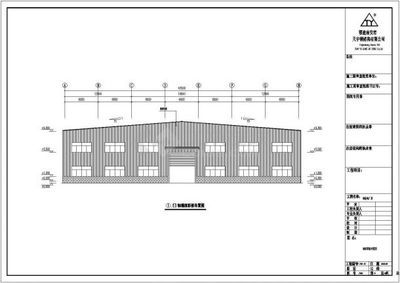

立面圖和剖面圖

立面圖和剖面圖提供了廠房的高度和深度方向上的信息，有助于理解廠房的外觀和內部空間布局。這些圖紙對于把握廠房的整體視覺效果和內部功能分區至關重要。

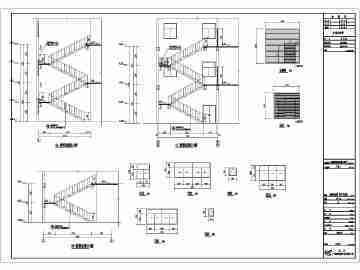

節點詳圖

節點詳圖則專注于展示結構連接部位的細節，如柱腳、梁柱連接、檁條連接等。這些細節對于保證結構的安全性和穩定性至關重要，同時也是施工過程中需要特別關注的部分。

設計原則

結構合理性

設計圖紙必須符合力學原理，確保結構的穩定性和安全性。這涉及到荷載、風荷載、地震荷載等因素的考量，以及材料和構件的選擇。

施工可行性

圖紙?jiān)O(shè)計時需考慮施工的可行性和效率，包括構件的制作和安裝順序，以避免施工過程中的困難和風險。

經濟性

設計應追求經濟性，在滿足結構要求的前提下，盡量減少材料的使用量和工程成本。這需要綜合考慮材料價格、施工工藝和維護成本等因素。

圖紙獲取途徑

鋼結構標準廠房設計圖紙可以通過多種途徑獲取。一些網站提供了大量的CAD圖紙資源，涵蓋不同跨度、用途和設計風格的廠房圖紙，可供設計師和工程師參考和下載。

結論

鋼結構標準廠房圖紙是確保廠房建設質量和安全的關鍵文件。它們不僅包含了詳細的結構設計信息，還體現了設計原則和施工指導思想。通過合理的圖紙?jiān)O(shè)計，可以實現結構的穩定性、施工的高效性和經濟性的最佳平衡。
