鋼結構螺栓緊固(外露絲扣數量,墊圈放置,扭矩值設定與扳手啟動)
在鋼結構的安裝和維修過程中,螺栓緊固是確保結構穩定性的關鍵步驟。外露絲扣的數量直接關系到螺栓連接的質量,過多的絲扣不僅會增加成本,還可能導致連接不牢固。合理選擇絲扣數量對于提升建筑安全性至關重要。墊圈的正確放置同樣重要,它能夠防止螺栓在使用過程中發生滑動或旋轉,從而保證連接的穩定性。扭矩值的設定必須精確,過大或過小的扭矩都可能導致連接失敗。使用合適的扳手啟動螺栓也是確保緊固質量的重要環節,不同的螺栓類型可能需要不同尺寸的扳手來操作。正確的螺栓緊固方法包括考慮絲扣數量、正確放置墊圈、準確設定扭矩值以及選擇合適的扳手,這些因素共同作用,確保了鋼結構的穩固性和持久性。
一、鋼結構螺栓緊固的要求
(一)普通螺栓緊固要求
- 緊固次序
- 普通螺栓緊固應從中間開始,對稱向兩邊進行。
- 外露絲扣數量
- 永久性普通螺栓外露絲扣不應少于2扣。
- 墊圈放置
- 普通螺栓作為永久性連接螺栓時,緊固時螺栓頭和螺母側應分別放置平墊圈,螺栓頭側放置的墊圈不應多于2個,螺母側放置的墊圈不應多于1個。

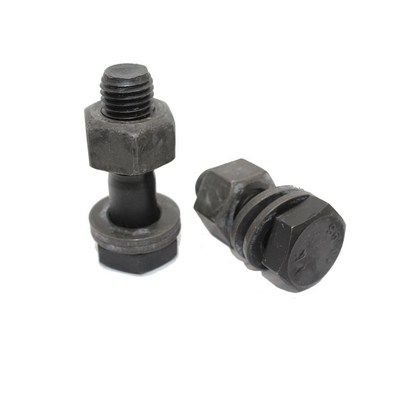

(二)高強度螺栓緊固要求
- 螺栓穿孔要求
- 高強度螺栓應自由穿入螺栓孔,不能穿過時,可用鉸刀或銼刀修孔,不應氣割擴孔。
- 安裝螺栓使用規定
- 高強度螺栓安裝時應先使用安裝螺栓和沖釘,不得用高強度螺栓兼作安裝螺栓。
二、鋼結構螺栓緊固方法
(一)轉矩法
- 初擰
- 為減小先擰后緊的鋼結構螺栓預緊力差,鋼結構工程在螺栓連接和緊固過程中,一般采用普通扳手進行初擰(扭矩值不小于最終擰緊扭矩值的50%),使鋼板重疊和受擾。
- 終擰
- 然后用能顯示扭矩值的恒扭矩扳手進行最終擰緊。最終擰緊力矩值應根據預緊力矩與預緊力的關系確定(擰緊后增加5% - 10%以補償松弛效應),擰緊時偏差不大于±10%。
(二)角度法
- 原理
- 通過控制螺栓應變(即控制螺母的角度)獲得規定的預緊力。角度從初始擰緊動作的標記線開始,然后使用長扳手(或電動或氣動扳手)最終擰緊1/3 - 2/3圈(120°- 240°)。最終擰緊角度與疊層厚度和螺栓直徑有關,可提前確定。
(三)擰下螺栓的末端(適用于扭剪型鋼結構螺栓)
- 該方法適用于扭剪型鋼結構螺栓。
三、鋼結構安裝緊固高強螺栓電動工具操作
(一)螺栓的擰緊操作
- 準備工作
- 裝上反力支架,并緊固螺釘。開動主機,使方頭銷孔與反力支架孔相對應,然后裝入扳手套筒,插上銷釘,并用橡膠圈固定。
- 扭矩值設定與扳手啟動
- 將控制儀的扭矩旋鈕調到所需扭矩值,將主機正反開關撥到正轉位置,把扳手套筒套在螺紋連接件的六方上。按下電源開關,扳手啟動。當反力支架力臂靠牢支架時(支點可以是鄰近的一只螺栓或其他可作支點的位置)螺栓開始擰緊。
- 緊固完成與后續操作
- 當螺栓扭矩達到預定扭矩時,扳手自動停止,緊固完成,松開電源開關,進行下一只螺栓的擰緊工作。扳手自動停止后,靠反力支架的彈性形變力,使支架力臂自動脫離支點,取下扳手。如力臂不能脫離支點時,可撥動正反開關,點動電源開關扳手即可取下。
(二)扭矩的選擇與調節
- 規格選擇
- 用戶可在50 - 3500Nm的范圍內任意選擇相應規格的電動工具。
- 調節方法
- 控制儀面板上有扭矩調解旋鈕,刻有0 - 10個刻度值。細調旋鈕的作用是在粗調兩檔之間進行調節補償,以提高扭矩控制精度。產品出廠時帶有扭矩測試數據卡片,供用戶標定時參考,用戶可根據所需扭矩選擇某一刻度值,按擰緊螺栓的操作方法,擰緊螺栓,用測力扳手或其它測力儀器測出螺栓的實際扭矩值,若扭矩相差較小,可用細調加以補償,若相差較大,可將粗調向上或向下調一檔,反復幾次即可獲得所需扭矩值。
(三)操作注意事項
- 螺栓直徑影響
- 螺栓直徑的大小對控制精度有一定的影響,施工中應用相同型號的螺栓連接副來標定扭矩值,而且使用一段時間后還應進行檢驗校定。
- 設備檢查
- 工作前應開機空轉3 - 5分鐘。操作中如發現電機火花大,聲音異常,扭矩不穩定時,應立即停機檢查,切勿帶病工作。
- 設備保養
- 定期清洗和更換油脂,一般在工作5000次后,應進行清洗加油,以延長使用壽命。
- 易損件檢查
- 主機上的電源開關,碳刷,控制儀上的保險絲等均屬易損件,容易引起故障,應經常檢查,及時更換。
- 其他注意事項
- 使用中如發現工具上的螺釘松動,應及時緊固。搬運工具時不可提拉電纜線,并注意輕拿輕放,防止震動和摔碰。不用時應放在通風干燥處。如發現受潮應及時進行干燥處理。不可與酸、堿等有害物質氣體接觸或存放在一起。
四、鋼結構螺栓相關材料規定
(一)高強度螺栓連接副相關規定
- 檢驗報告要求
- 高強度大六角頭螺栓連接副和扭剪型高強度螺栓連接副,應分別有扭矩系數和緊固軸力(預拉力)的出廠合格檢驗報告,并隨箱帶。
- 重新試驗要求
- 當高強度螺栓連接副保管時間超過6個月后使用時,應按相關要求重新進行扭矩系數或緊固軸力試驗,并應在合格后再使用。
- 復驗要求
- 高強度大六角頭螺栓連接副和扭剪型高強度螺栓連接副,應分別進行扭矩系數和緊固軸力(預拉力)復驗,試驗螺栓應從施工現場待安裝的螺栓批中隨機抽取,每批應抽取8套連接副進行復驗[[
