鋼結構樓板圖紙基本識圖(鋼結構樓板圖紙基本識圖知識和技巧和技巧)

鋼結構樓板圖紙是建筑施工中不可或缺的重要文件,它詳細描述了樓板的結構和尺寸。識圖技巧是確保正確理解圖紙內容的關鍵,包括對圖紙符號的識別、尺寸標注的理解以及材料和構件的識別。掌握基本的識圖知識和技巧可以幫助工人和設計師快速準確地解讀圖紙,從而避免錯誤和延誤。在實際操作過程中,應仔細閱讀圖紙說明,與現場實際情況對照,必要時可尋求專業人士的幫助。

鋼結構樓板圖紙基本識圖

鋼結構樓板圖紙是建筑工程中不可或缺的一部分,用于指導施工人員正確安裝和建造鋼結構樓板。以下是一些基本的識圖知識和技巧:

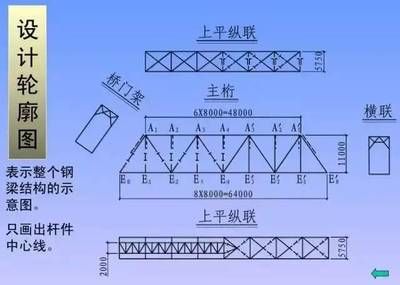

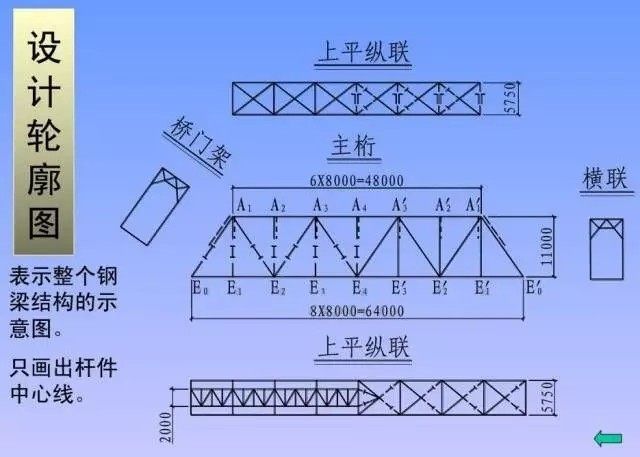

1. 基本視圖

  • 平面圖:顯示樓板的平面布局,包括樓板的形狀、尺寸、位置以及與其他結構的關系。
  • 立面圖:顯示樓板在垂直方向上的視圖,通常用于展示樓板的高度、層高以及與墻體、柱子等的關系。
  • 剖面圖:通過剖切樓板,展示內部結構和連接方式,有助于理解樓板的構造細節。
  • 斷面圖:顯示樓板在某一特定位置的截面,主要用于展示樓板的厚度、材料和內部結構。

2. 符號和標注

  • 剖面符號和斷面符號
    • 斷面符號:表示從符號處剖開看到的斷面,不表示斷面后方的其他東西.
    • 剖面符號:表示從符號處剖開看到的斷面及斷面后方的其他東西.
  • 索引符號及節點符號
    • 不帶剖視方向的索引:左邊為索引,右邊為對應的節點,表示將圈畫中的部分放大繪制細節.
    • 帶剖視符號的索引:與剖(斷)面符號類似,看物的方向是從粗線朝細線的方向看.

3. 尺寸標注

  • 工作點(W.P.):結構設計師最關心的點,構件軸力的交點,一般為構件的中心線的交點.
  • 組立點(A.P.):裝配工人最關心的點,零件邊與構件邊的交點,特別是板片與構件斜交時,此點尤為重要.
  • 檢查點(C.P.):質檢人員最關心的點,一般為螺栓孔的位置.

4. 構件代號

  • 常見構件代號
    • WLT:屋面檁條
    • QLT:墻面檁條
    • YC:隅撐
    • XG:系桿
    • SC:水平支撐
    • ZC:柱間支撐
    • GL:鋼梁
    • GZ:鋼柱

5. 連接方式

  • 焊接連接
    • 通過高溫將鋼材連接處熔化,再冷卻固化形成一體。具有連接強度高、密封性好、構造簡單等優點.
  • 螺栓連接
    • 通過螺栓和螺母將鋼材連接在一起。具有安裝方便、拆卸容易、適用于承受動力荷載的結構等優點.

6. 焊縫符號

  • 焊縫基本符號:表示焊縫橫截面形狀的符號。
  • 補充符號:補充說明焊縫的某些特征而采用的符號。
  • 尾注:對焊縫的要求進行備注,一般說明質量等級、適用范圍、剖口工藝的具體編號等.

7. 實例分析

  • 門式剛架結構
    • 由主梁、柱和支撐等構件組成,具有較大的跨度和高度,能夠承受較大的荷載和水平力。在識圖時,需要注意識別主梁、柱、支撐等構件的位置和尺寸,以及各構件之間的連接方式和節點構造.
  • 網架結構
    • 廣泛應用于大跨度屋蓋、樓層和橋梁等工程中。在識圖時,需要注意識別各個桿件的形狀、尺寸和連接方式,以及節點的構造和細節處理.

總結

通過以上內容,我們可以看出,鋼結構樓板圖紙的識圖不僅需要掌握基本的視圖和符號,還需要了解尺寸標注、構件代號、連接方式和焊縫符號等專業知識。希望這些內容能幫助你更好地理解和識讀鋼結構樓板圖紙。
