鋼屋架設計實例是建筑結構工程中的一個重要環節，它涉及到對鋼材的選材、截面尺寸的計算以及受力分析等多個方面。在設計過程中，首先需要根據建筑物的功能要求和荷載情況確定鋼屋架的類型，如三角形屋架、梯形屋架等。通過力學公式計算出所需的鋼材規格和數量，包括材料的屈服強度、抗拉強度、彈性模量等參數。，，在計算過程中，需要考慮屋架的跨度、高度、支撐條件等因素，以確保結構的穩定和安全。還需考慮施工工藝、材料成本、工期等因素，以實現經濟性和實用性的平衡。通過對設計方案進行優化調整，確保鋼屋架的結構性能滿足設計要求，并能夠承受預期的荷載作用。

鋼屋架設計實例相關內容

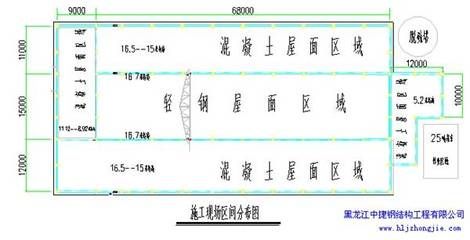

一、不同建筑類型中的實例

• 工業廠房實例
  • 在某車間為鋼筋混凝土排架結構的工業廠房中，橫向支柱軸線間距為30m，房屋長度為60m，內設2臺中級工作制橋式吊車，間距為6m。屋面板采用1.5m×6m大型屋面板，有加氣混凝土保溫層、二氈三油防水層，屋面活荷載0.3kN/m2，雪荷載情況未給出完整數據。此實例為工業廠房鋼屋架設計提供了參考，在設計時需要綜合考慮廠房內部設備、屋面材料等因素對鋼屋架的影響。
• 高層建筑實例
  • 在某高層建筑的鋼屋架實施案例中，體現了鋼屋架在高層建筑中的應用。鋼屋架具有較好的結構穩定性，能夠承受較大的荷載，保證建筑物的安全。并且設計靈活，易于加工和安裝，能夠縮短施工周期，降低成本。
• 大型工業廠房實例
  • 有一個大型工業廠房采用了鋼屋架，如梯形鋼屋架跨度為30m，長度72m，柱距6m，停車庫內無吊車、無振動設備。采用拱形彩色鋼板屋面，80mm厚泡沫混凝土保溫層，卷材屋面，屋面坡度1:10，屋架鉸支在鋼筋混凝土柱上，上柱截面相關情況未完全給出。這個實例展示了不同屋面材料和建筑結構參數下鋼屋架的設計應用情況。
• 體育館實例
  • 某體育館的鋼屋架設計是一個典型案例。在體育館這種大空間建筑中，鋼屋架的結構形式、承載能力等都是設計的關鍵考量因素。鋼屋架要能夠滿足大空間的覆蓋需求，并且保證在各種荷載作用下的結構穩定性，例如人群荷載、設備荷載等，同時還要兼顧建筑美觀性等要求。

二、設計中的計算與選型實例

• 梯形鋼屋架計算實例
  • 例如24m跨度梯形鋼屋架，端部高度2.0m，跨中高度3.0m，屋面坡度1:2.1，屋架間距6m，屋架兩端與鋼筋混凝土柱連接，房屋總長度60m，屋架上下弦連有橫向支撐和豎向支撐，采用大型屋面板。在這個實例中，需要根據這些幾何尺寸進行結構分析，計算各種荷載作用下的內力，從而確定鋼屋架桿件的截面尺寸等參數。
  • 另一個梯形鋼屋架實例，計算跨度為27000 - 2×150 = 26700mm，端部高度在軸線處為2000mm，計算跨度處為2015mm。構件采用鋼板及熱軋鋼勁，構件與支撐的連接用M20普通螺栓。根據屋架節點板厚度參考可知：支座節點板剛度取14mm；其余節點板與墊板厚度取12mm。通過這些數據進行桿件截面設計，如腹桿最大內力N = - 619.16kN，上弦桿按最大內力N = - 1117.37kN計算，計算長度在屋架平面內取節間軸線長度lox = 150.8cm，屋架平面外根據支撐考慮到大型屋面板能起一定的支撐作用，取上弦橫向水平支撐的節間長度loy = 3000cm。根據計算結果初選2L160×100×14的角鋼作為上弦桿截面，經過計算所選截面合適。
