鋼結構梁柱安裝是建筑工程中的一項關鍵工序，其準確性直接影響到整個建筑的穩定性和安全性。以下是鋼結構梁柱安裝的示意圖以及相關的注意事項：，，1. 準備工作：在安裝前，需要對施工現場進行詳細的勘察，確保有足夠的空間和條件進行安裝工作。還需要檢查鋼結構梁柱的質量，確保其符合設計要求和施工標準。，，2. 基礎處理：在進行鋼結構梁柱安裝之前，需要對基礎進行處理，包括清理基礎表面、調整基礎標高等。這樣可以確保鋼結構梁柱能夠牢固地與基礎連接。，，3. 吊裝：吊裝是鋼結構梁柱安裝的關鍵步驟，需要使用專業的吊裝設備和操作人員。在吊裝過程中，需要注意控制吊點位置、吊索長度等因素，以確保吊裝過程的安全和穩定。，，4. 定位：吊裝完成后，需要進行定位工作，將鋼結構梁柱準確地放置在預定的位置上。在定位過程中，需要遵循設計圖紙和規范要求，確保梁柱的準確安裝。，，5. 固定：定位完成后，需要進行鋼結構梁柱的固定工作。這通常包括焊接、螺栓連接等方式，將鋼結構梁柱與基礎或相鄰結構牢固地連接在一起。，，6. 檢查與驗收：需要對鋼結構梁柱安裝進行全面的檢查和驗收，確保其符合設計要求和施工標準。如果發現問題，需要及時進行整改和處理。

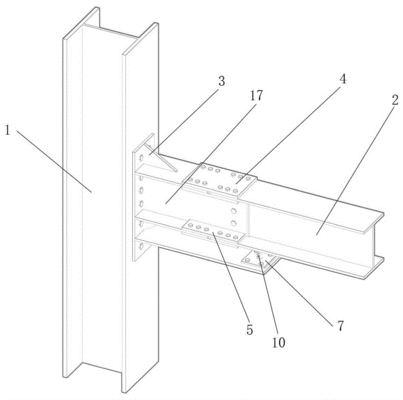

鋼結構梁柱安裝示意圖概述

鋼結構梁柱的安裝是一個復雜的過程，涉及到多個步驟和技術要點。以下是根據搜索結果整理的鋼結構梁柱安裝的關鍵步驟和注意事項。

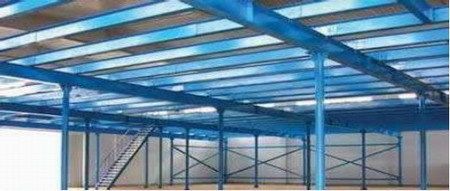

鋼梁安裝流程

鋼結構廠房的鋼梁安裝是在鋼柱安裝完成后的一項主要受力構件的安裝。鋼梁的安裝流程應分為安裝前的準備、安裝時的臨時固定和校正固定。

安裝前的準備

1. 構件的檢查：對施工現場的鋼構件檢查，如：平面中心線、標高線、外形尺寸、螺栓孔位置及直徑、焊接坡口質量、構件的焊縫外觀質量、焊釘、摩擦面處理、防腐涂層、外觀等。
2. 機械工具：焊機、扭力扳手、吊車及其他輔助工具。

安裝時的臨時固定

1. 構件吊裝時的吊點：構件吊裝時的吊點、臨時固定螺栓的數量、多層梁的安裝順序。

鋼梁的校正固定

1. 采用通線校正法和儀器校正法：對鋼結構廠房的標高、平面、垂直度、跨距等進行校正，技術參數應符合國家規范和設計圖紙要求，合格后才可以固定。

鋼柱安裝工藝

鋼柱的吊裝

1. 對基礎進行復測：包括錨栓的露出長度，錨栓中心線對基準線的位移偏差，錨栓間距，基礎標高，對于不合格的進行處理后方可進行吊裝。
2. 控制柱子的安裝標高：事先在柱子可視的截面上劃出500mm的位置，以便安裝時進行標高的微調、校正。

鋼柱的校正

1. 在柱子可視面上事先畫出中心線：然后在兩個相互垂直的方向用經緯儀對柱子的垂直度進行調整。
2. 通過測量柱子內側距建筑物上彈好的控制線的距離來控制柱子的垂直度。
3. 柱子的標高、軸線和垂直度偏差的調整是相互聯系的兼顧的，待所有標準都達到時才算完成校正工作。

現場焊接工藝

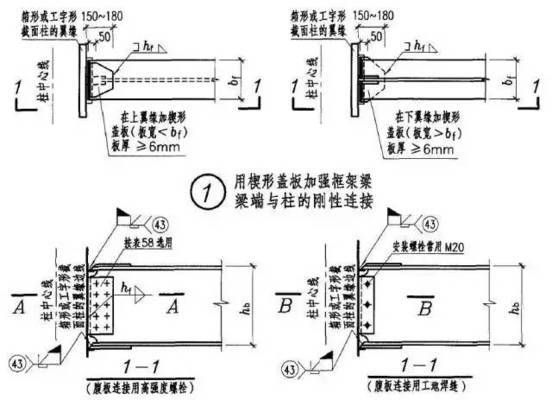

主要構件焊接工藝

1. 工焊接應采用多層多道、小電流的焊接方法。

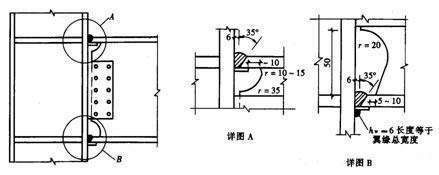

2. 對接溶透焊縫（平焊位手工電弧焊）：適用梁柱翼緣板腹板對接焊縫，焊條E4303。焊接工藝參數：焊接坡口：b12mm單坡口角度60度鈍邊2mmb12mm雙坡口角度60度鈍邊2mm組裝間隙：23mm焊接電流140180A，焊接電壓24V，焊接速度375px/min。
3. T型焊縫（船形位手工電弧焊）：適用于梁柱筋板、連接板、柱頂板、柱底板，雙面貼角焊縫，焊條E4303。焊接工藝參數：焊腳高度：大于被焊件中較薄件的厚度。焊接電流140160A，焊接電壓22V，焊接速度400px/min手工電弧焊接時可參照下表參數。
4. 焊縫外觀：用肉眼和量具檢查焊縫外觀缺陷和焊腳尺寸，應符合施工圖和施工規范的要求，焊波均勻，不得有裂紋、未熔合、夾渣、焊瘤、咬邊、燒穿、弧坑和針狀氣孔等缺陷，焊接區應清理干凈，無飛濺殘留物。
5. 全熔透焊縫作為焊接過程中的重點和關鍵質量控制點，質量檢查人員對此部位應進行跟蹤檢查并做好相應的質量檢查檢查記錄。

吊裝施工安全要求

文明施工

1. 遵守現場安全的各項管理規定，進入現場必須帶好安全帽，嚴禁吸煙。
2. 構件堆放、電焊機排列整齊有序，備用的氧氣、乙炔瓶放入專用籠子內，分開放置。
3. 現場設置安全員、防火員。
4. 保持現場衛生。
5. 現場所有施工人員服從指揮，言行文明。

安全技術措施

1. 構件的運輸、裝車時用大墊木10X10木方將構件墊穩，并用2t倒鏈前后兩道封牢。
2. 裝車后，整體高度小于4m。
3. 行駛速度40公里/小時，轉彎或路面不平處20公里/小時。
4. 構件與鋼絲繩接觸處，用膠皮墊住。
5. 裝車后，擺放位置應居車中部，前、后用2t鏈封牢（運中部時封三道），所有構件運輸過程中要經常檢查構件封車?yán)K、倒鏈的情況，遇到問題及時處理。要求公司派專職安全員。運輸車輛要安裝示寬燈，要前有車開道，后有車壓送。并要與交通部門協商好具體的時間和路線，以保證交通的暢通。

其他

1. 進入施工現場必須戴好安全帽，高空作業必須穿防滑鞋、系安全帶，凡不適合高空作業的人員，不得從事高空作業。
2. 施工用機索具施工前由工長帶領有關人員進行檢驗，合格后方可使用。
3. 四級風以上禁止作業。
4. 吊裝作業人員作業中嚴格執行安全規程中十不吊規定，吊裝前安全員應對作業人員應進行安全教育。
5. 吊裝過程中，應待構件就位后再上前操作，解開構件的吊索時應將安全帶系在牢固處，防止空中墜落。
6. 吊裝作業點距離高壓線不得小于2m。距低壓線不得小于1m，否則應采取措施后方可施工。
7. 在同一垂直線上，嚴禁上、下同時施工。
8. 高空作業中。各類工具、配件應裝入工具袋內，嚴禁亂扔、亂拋以防物體打擊。
9. 構件就位應平穩，避免振動和擺動，待構件緊固后方可松開吊索具。

結論

由于無法直接提供圖片，建議您查閱相關的建筑施工手冊、行業標準或咨詢專業的鋼結構工程師以獲取詳細的鋼結構梁柱安裝示意圖。此外，網絡上有許多專業的建筑論壇和網站，其中可能有專業人士分享的詳細示意圖和安裝教程。
