二層鋼結構框架圖的繪制步驟包括：在平面圖中畫出基礎和柱網，然后根據柱網尺寸和間距，用細實線繪制柱子和梁的位置。根據柱子的截面尺寸和間距，用粗實線繪制梁的位置。在梁上標注出支座位置，并在柱與梁之間繪制連接線。

一、繪制前的準備

（一）熟悉相關知識

• 構件代號及含義：要記住一些基本的構件代號，如wlt屋面檁條、qlt墻面檁條、yc隅撐、xg系桿、sc水平支撐、zc柱間支撐、gl鋼梁、gz鋼柱等，這有助于理解鋼結構框架的組成部分。
• 構件尺寸標注意義：了解h型鋼、c型檁條、圓鋼等構件尺寸標注的意思，對準確繪制框架圖非常重要。
• 實物印象：腦海里有鋼結構框架基本的實物印象，可以找個簡單的廠房看看，方便后續繪圖工作。

（二）確定繪圖軟件及方式

• 軟件選擇
  • 專業軟件生成后用CAD完善：設計圖（藍圖）一般是PKPM或者3D3s畫的，加工圖（深化圖）絕大部分是用tekla建模后直接生成的，也有小部分是用CAD加一些工具箱插件畫的。如果采用這種方式，需要掌握相關軟件的操作，并且能在CAD中對生成的圖紙進行必要的調整和完善。
  • 純CAD繪制：需要掌握更多的繪圖技巧和鋼結構知識。如果選擇純CAD繪制，可能需要借助一些插件來提高效率。

二、具體繪圖步驟

（一）繪制框架輪廓

• 確定軸網：如果有首層軸網和二層軸網不同的情況，需要明確按照哪一個軸網來繪制二層鋼結構框架圖。在軟件中軸網建立在任何一層都可以，但構件需要區分樓層。如果一層軸網和二層不同，可以單獨在二層新建軸網。不過在某些情況下，如二層平面圖上的框架梁可能是按首層的軸網來畫圖，因?yàn)槎悠綀D里的梁可能屬于一層頂板里的梁。
• 繪制柱梁基本結構
  • 鋼梁和鋼柱：按照尺寸和布局要求，使用CAD的繪圖命令（如直線、矩形等命令）繪制鋼梁和鋼柱的位置和形狀。例如，使用矩形命令（REC）繪制鋼柱的外輪廓，確定第一個點后輸入長度和寬度；對于鋼梁，根據其連接的鋼柱位置和設計的跨度繪制直線段來表示鋼梁。
  • 考慮連接方式：在繪制梁柱時，要考慮到它們之間的連接方式，如焊接、鉚接或螺栓連接。如果是焊接連接，可以在連接部位進行適當?shù)臉?biāo)注或者繪制示意符號；如果是螺栓連接，要準確表示螺栓的位置和數量。

（二）添加支撐結構

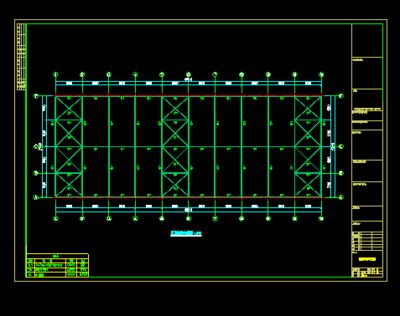

• 水平支撐和柱間支撐：根據設計要求，在合適的位置繪制水平支撐和柱間支撐。水平支撐通常連接在鋼梁之間，以增強結構的橫向穩定性；柱間支撐則連接在鋼柱之間，保證結構的縱向穩定性。同樣使用直線等繪圖命令來繪制支撐結構的線條。
• 隅撐和系桿：隅撐一般位于鋼梁和鋼柱的夾角處，系桿則用于連接不同的鋼梁或鋼柱，按照各自的布置要求準確繪制它們的位置和形狀。

（三）繪制檁條

• 屋面檁條和墻面檁條：檁條的繪制要根據屋面和墻面的形狀及布局。在繪制屋面檁條時，要考慮到屋面的坡度和排水方向；墻面檁條則要根據墻面的高度和分隔情況進行繪制。使用直線或者其他合適的繪圖命令，按照設計間距依次繪制檁條。

（四）標注與注釋

• 尺寸標注：對鋼結構框架圖中的各種構件進行尺寸標注，包括鋼梁、鋼柱的長度、寬度、高度，支撐結構的長度，檁條的間距等。使用CAD的標注命令，如線性標注、角度標注等，確保標注清晰、準確、完整。
• 構件標注：對每個構件進行標注，注明其構件代號（如gl - 1表示1號鋼梁）、規格（如H型鋼的型號、厚度等）、材質等信息，方便施工人員識別和施工。
• 特殊說明注釋：對于一些特殊的結構要求、施工注意事項或者連接方式等，可以使用引線注釋（如使用CAD的引線命令）在圖中進行詳細說明。

（五）檢查與調整

• 尺寸核對：仔細核對所有構件的尺寸是否符合設計要求，檢查是否存在漏標或者誤標的尺寸。
• 結構合理性檢查：從整體上檢查鋼結構框架的結構合理性，查看梁柱的布置是否均勻、支撐結構是否足夠、檁條的分布是否合理等。如果發現問題，及時進行調整修改。
