舞臺鋼構搭建設計圖的繪制是一個涉及多個步驟的過程，包括初步設計、詳細設計和最終圖紙。以下是一些基本的步驟和要點：，，1. 初步設計：在這個階段，設計師需要根據舞臺的需求和尺寸來確定鋼構的布局和結構。這可能包括確定支撐點、梁柱的位置以及桁架的設計。，，2. 詳細設計：在這個階段，設計師會使用計算機輔助設計（CAD）軟件來創建詳細的設計圖紙。這可能包括繪制平面圖、立面圖和剖面圖，以及制作三維模型。，，3. 材料選擇：根據設計圖紙，選擇合適的鋼材類型、規格和數量。這需要考慮舞臺的重量、穩定性和安全性等因素。，，4. 加工制造：將設計圖紙交給制造商或施工團隊進行加工制造。他們會根據圖紙上的尺寸和要求進行切割、焊接和組裝。，，5. 現場安裝：在舞臺搭建完成后，需要進行現場安裝。這可能包括吊裝鋼結構、固定連接件和調整結構以適應舞臺的要求。，，6. 質量檢驗：在完成安裝后，需要對舞臺鋼構進行質量檢驗，確保其滿足安全和功能的要求。

舞臺鋼構搭建設計圖繪制指南

繪制舞臺鋼構搭建設計圖是一個復雜而精細的過程，需要綜合考慮多個因素，包括舞臺的用途、尺寸、結構穩定性等。以下是繪制設計圖的一些關鍵步驟和注意事項：

1.初步規劃

• 確定舞臺用途：根據演出類型（如音樂會、戲劇、舞蹈等），確定舞臺的基本需求，如尺寸、高度、坡度等。
• 場地勘察：對搭建舞臺的場地進行實地勘察，了解場地的尺寸、地形、承重能力等因素，為后續設計提供依據.

2.設計圖內容

• 平面圖：繪制舞臺的平面布局，包括舞臺的長寬尺寸、各部分的位置關系、入口和出口等。
• 立面圖：繪制舞臺的立面視圖，顯示舞臺的高度、坡度、背景墻等。
• 剖面圖：繪制舞臺的剖面圖，展示舞臺內部結構、支撐系統、燈光架等。
• 節點詳圖：繪制關鍵節點的詳細構造圖，如連接件、螺栓、焊接點等。

3.材料選擇

• 主體材料：通常使用鋼材，因?yàn)殇摬木哂休^高的強度和穩定性，適用于搭建大型舞臺.
• 輔助材料：根據需要選擇合適的輔助材料，如鋁合金、木材等，用于搭建輕便的部分。

4.結構設計

• 基礎結構：設計合理的基礎結構，確保舞臺穩固，防止沉降和變形.
• 支撐系統：設計支撐系統，包括立柱、橫梁等，確保結構穩定。
• 燈光架和背景：設計燈光架和背景的安裝位置和方式，確保安全和美觀。

5.安全措施

• 結構穩定性：確保所有連接部位牢固可靠，避免在使用過程中出現松動或倒塌。
• 防銹處理：對鋼結構進行防銹處理，如除銹、鍍鋅或涂漆，以延長使用壽命.
• 安全檢查：在設計圖中注明必要的安全檢查點，如高空作業設施、緊急救援設備等。

6.施工細節

• 施工順序：在設計圖中標明施工順序，確保施工過程有序進行。
• 安裝說明：提供詳細的安裝說明，包括螺栓連接、焊接等操作方法。
• 測試和調整：在設計圖中注明測試和調整的步驟，確保舞臺的平整度和穩定性。

7.案例參考

• 大型演唱會舞臺：根據演唱會規模和場地大小，設計合適的舞臺尺寸和結構，以滿足觀眾的視覺需求.
• 體育場館舞臺：參考體育場館的舞臺設計，如某奧林匹克運動會舞臺鋼結構施工圖，確保設計的實用性和安全性.

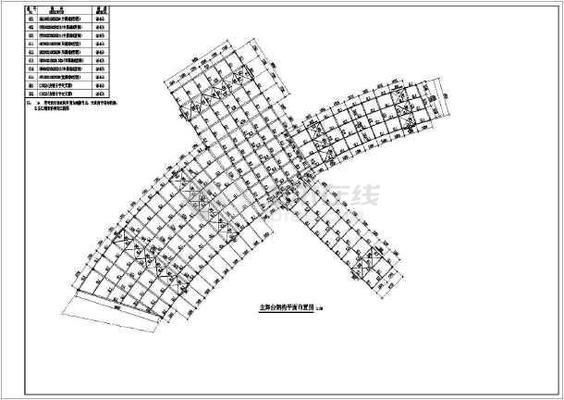

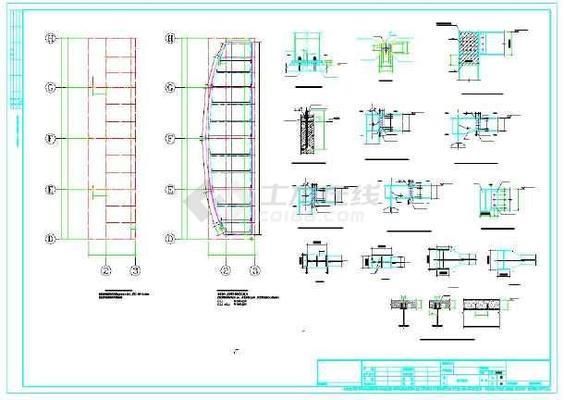

示例設計圖

總結

繪制舞臺鋼構搭建設計圖需要綜合考慮多個因素，包括舞臺的用途、場地條件、材料選擇、結構設計和安全措施。通過詳細的規劃和設計，可以確保舞臺的安全性和穩定性，為演出提供一個理想的表演平臺。

舞臺鋼構搭建設計圖怎么畫
