在鋼結構屋架設計領域，創新思路是提升建筑性能和效率的關鍵。通過采用先進的設計理念和技術，可以有效優化結構布局、增強材料利用效率以及提高施工速度和質量。使用計算機輔助設計（CAD）工具進行模擬分析，可以預測并優化屋架的受力狀態，確保設計的可靠性。結合現代材料科學，如高性能合金鋼或復合材料，可提供更輕、更強、更耐腐蝕的屋架結構。智能化技術的應用，如物聯網傳感器和機器學習算法，能夠?qū)崟r監控結構健康狀態，實現預警和故障診斷。這些創新方法不僅提高了設計的準確性和靈活性，也為未來的可持續發展提供了有力支持。

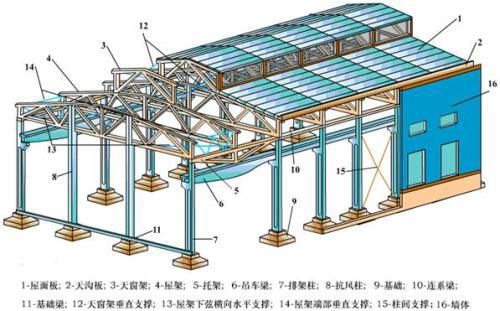

一、鋼結構屋架設計概述

• 結構形式與基本參數
  • 在鋼結構屋架設計中，結構形式多樣，例如常見的有鋼筋混凝土柱搭配鋼結構屋架。屋面坡度通常表示為$i = L/10$（$L$為屋架跨度），地區計算溫度、有無侵蝕性介質等環境因素也對設計有影響，像地區計算溫度高于$-20^{\circ}C$且無侵蝕性介質的情況，設計會有相應的考量。屋架下弦標高也為設計中的一個重要參數，如$18m$的下弦標高等$1$。
• 屋架形式與荷載
  • 屋架形式有多種，如三角形、梯形、弧形等，其選擇依據跨度、荷載、支座條件等因素而定。對于大跨度或復雜屋蓋，還會采用空間結構形式如網架、網殼等。荷載方面，包含屋架及支撐自重（按經驗公式$q = + 0.011L$，$L$為屋架跨度，單位$m$，$q$為屋架及支撐自重，單位$kN/m^{2}$）、屋面活荷載（施工活荷載與雪荷載不同時考慮，取兩者較大值）、積灰荷載（如$0.7kN/m^{2}$）以及屋面各構造層的荷載標準值等1$$$$2。

二、材料與連接方式

• 鋼材與焊條
  • 常用的鋼材為Q345鋼，焊條為E50型。這些材料的選擇要考慮屋架的受力情況、使用環境等因素，確保結構的安全性和耐久性$1$。
• 連接方式
  • 焊接連接：具有構造簡單、傳力直接等優點，但存在殘余應力和變形問題。
  • 螺栓連接：裝拆方便、便于檢修，但成本較高。施工方法需要根據現場條件、工期要求和經濟效益等因素綜合考慮。對于重要節點或復雜連接形式，應進行專門設計和施工驗算$2$。

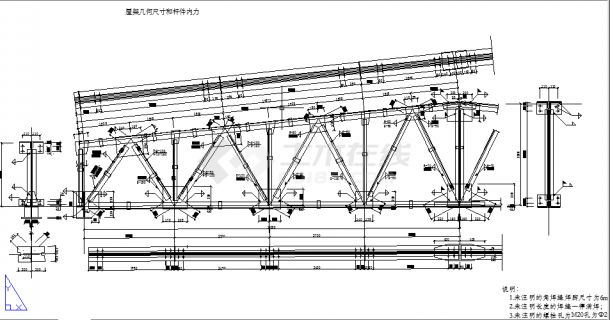

三、屋架桿件設計

• 上弦桿件
  • 整個上弦不改變截面時按最大內力計算。例如先假定長細比$\lambda = 60$，對于雙角$T$形鋼，繞$x$、$y$軸失穩時屬于類$b$截面，通過查附表得到相關系數（如$\psi_{x}$等），進而計算出需要的截面幾何量（如截面面積$A$等），并且要考慮填板的放置，如每個節間放一塊（滿足$l_{1}$范圍內不少于兩塊）$1$。
• 下弦桿件
  • 下弦不改變截面按最大內力計算時，例如$N_{max}=505.06kN$的情況，已知$lox = 300cm$，$loy = 900cm$等參數，計算所需的截面幾何量，然后根據附表選用合適的鋼材型號（如$2L75×7$），同時也要考慮填板的放置$1$。
• 腹桿設計
  • 以腹桿$Bc$為例，已知內力$N$以及$lox$、$loy$等參數，計算需要的截面幾何量，再根據計算結果從附表中選用合適的鋼材型號（如$2L63×4$），確定填板的放置數量和要求$1$。

四、穩定性驗算與支撐系統

• 穩定性驗算
  • 整體穩定性驗算方法
    • 有限元分析法：利用有限元軟件對鋼屋架進行整體穩定性分析，模擬不同工況下的受力情況。
    • 極限狀態設計法：根據鋼屋架的結構形式和荷載特點，確定其極限狀態，進而進行整體穩定性驗算。
    • 試驗驗證法：通過實際加載試驗，驗證鋼屋架的整體穩定性是否滿足設計要求$2$。
  • 局部穩定性：對于一些桿件，因截面無孔眼削弱或為軋制鋼翼緣和腹板等情況，可不驗算局部穩定，但要根據具體的結構形式和受力情況進行判斷$1$。
• 支撐系統
  • 支撐系統應保證屋架整體穩定性和局部穩定性，防止失穩破壞。根據屋架形式和荷載特點，合理設置垂直支撐、水平支撐和系桿等。同時可以優化支撐系統布置，減少用鋼量，提高經濟效益$2$。

五、節點設計

• 節點類型
  • 節點類型包括剛接節點、鉸接節點和半剛性節點等。鉸接節點適用于只傳遞剪力和軸力的場合，如檁條與屋架連接處；剛接節點適用于需要傳遞彎矩的場合，如梁與柱連接處；半剛性節點介于剛接和鉸接之間，具有一定轉動能力，適用于某些特殊場合$2$。
• 節點設計要求
  • 節點設計要根據受力特點和施工要求選擇合適的節點類型，并且對于重要節點或復雜連接形式，應進行專門設計和施工驗算$2$。
