鋼結構網架安裝圖是指導鋼結構網架安裝的重要文件，它詳細描述了網架的構造、尺寸、位置和連接方式。在安裝過程中，需要嚴格按照圖紙的要求進行操作，確保網架的結構穩定和安全。安裝人員還需要熟悉圖紙中的技術要求和施工規范，以便更好地完成安裝任務。鋼結構網架安裝圖還提供了一些關鍵的節點和連接點，這些節點和連接點對于保證網架的整體穩定性和承載能力至關重要。在安裝過程中，需要對這些節點和連接點進行重點檢查和處理，確保其符合設計要求。鋼結構網架安裝圖是確保鋼結構網架安裝成功的關鍵文件，需要安裝人員認真閱讀并理解其內容，嚴格按照圖紙要求進行操作。

鋼結構網架安裝圖

鋼結構網架安裝圖是指導鋼結構網架安裝的重要文件，它包含了詳細的安裝步驟、節點詳圖、材料表等內容。以下是根據搜索結果整理的關于鋼結構網架安裝圖的信息。

施工準備

在安裝鋼結構網架之前，需要進行一系列的準備工作。首先，要對網架支座軸線與標高進行驗線檢查，確保它們符合設計要求和相關標準規定。其次，要對支座混凝土強度進行檢查，只有當混凝土強度符合設計要求和國家現行有關標準的規定時，才能進行安裝。此外，還需要搭設滿堂紅腳手架，放線布置好各支點位置與標高，并設計布置好臨時支點，臨時支點的位置、數量需要經過驗算確定。

安裝工藝流程

鋼結構網架的安裝工藝流程通常包括以下幾個步驟：

1. 圖紙會審：對設計圖紙進行審查，確保理解和掌握設計意圖。
2. 備料：根據設計要求準備所需的材料。
3. 原材料檢驗：對進場的原材料進行檢驗，確保其質量和規格符合要求。
4. 制作：根據設計要求進行下料及零部件預制。
5. 運輸：將制作好的構件運至施工現場。
6. 現場驗收：對進場的成品構件進行驗收，確保其符合設計要求。
7. 分塊上拼裝小單元：將構件分塊進行拼裝，形成小單元。

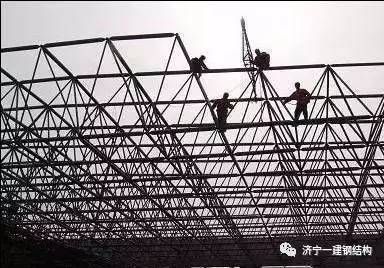

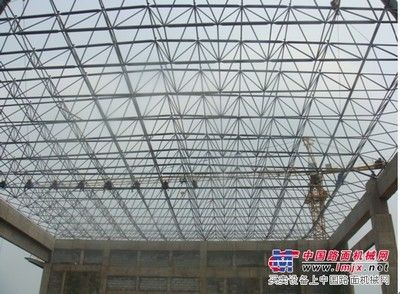

8. 微型吊具高空散裝：使用微型吊具將小單元在高空進行組裝。
9. 防火漆涂裝：對安裝好的網架進行防火漆涂裝。
10. 竣工交驗：完成安裝后進行竣工驗收，確保工程質量符合要求。

安裝施工方法

在安裝施工過程中，需要注意以下幾個方面：

1. 下料及零部件預制：在下料前，要仔細核查原料的長度，并計算出節點板間的距離。節點板下料可以先做出樣板，用手工氣割下料，直長線用小型切割機下料。切割誤差需要控制在一定范圍內。
2. 屋架拼裝：采用底樣仿效方法進行拼裝，屋架在制作時要考慮吊裝先后順序，按吊裝先后順序碼放，不可平放疊壓，以防變形。
3. 除銹刷漆：屋架表面需要進行除銹刷漆處理，采用人工刷漆，刷漆前要清理干凈焊渣、煙塵等雜物。刷漆時要注意保持屋架的編號清晰。

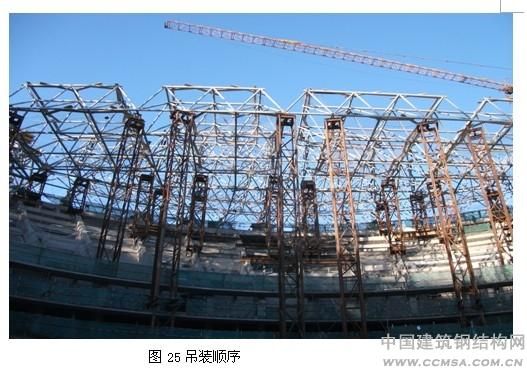

4. 屋架安裝：屋架安裝時，需要彈出屋架底座在底板上的中心線及邊控制線。采用單榀吊裝法，根據重量選用吊裝索具、卡具及汽車吊進行吊裝。
5. 屋架吊裝質量控制：使用經緯儀、水平儀和線墜檢查屋架的垂直度和側間彎曲矢高，確保其符合設計要求。

注意事項

在安裝鋼結構網架時，需要注意以下幾點：

1. 安全問題：鋼材具有較大的重量和硬度，操作時需要注意防護措施，避免意外傷害。同時，鋼材易受環境影響，安裝時需要考慮天氣、風力等因素，確保安全施工。
2. 質量控制：在安裝過程中，需要進行多項準備工作，遵循一定的流程，注意安全問題。網架結構安裝是一項需要技術和經驗的工程。

綜上所述，鋼結構網架安裝圖是指導鋼結構網架安裝的重要文件，它包含了詳細的安裝步驟、節點詳圖、材料表等內容。在安裝過程中，需要注意安全問題和質量控制，確保工程順利完成。
