3d3s網架設計教程(3d3s網架設計教程涵蓋3d3s網架設計教程)
3D3S網架設計教程是一本全面介紹3D3S軟件在網架結構設計中的應用指南。本書內容涵蓋了從基礎理論到高級技巧的各個方面,為工程師和設計師提供了一套系統的學習和實踐工具。,,書中首先介紹了網架結構的基本原理和設計要求,包括荷載、材料選擇、穩定性分析等內容,并解釋了如何根據這些要求進行計算和設計。通過詳細的步驟說明和實例演示,指導讀者如何使用3D3S軟件完成從初步建模到詳細計算的全過程。,,除了技術指導外,本書還包含了一些實用的設計原則和技巧,如優化設計、成本控制以及考慮實際施工條件等,幫助讀者在實際工作中做出更合理的設計決策。對于初學者來說,書中也提供了易于理解的入門指南和常見問題解答,確保讀者能夠快速上手并解決實際問題。,,3D3S網架設計教程旨在幫助用戶掌握這一復雜工程領域的核心技術,提高設計質量和工作效率,是工程師和設計師不可多得的專業參考書籍。
3D3S網架設計教程概述
3D3S是一款專業的鋼結構設計軟件,廣泛應用于網架結構的設計。它不僅能夠進行常規的結構設計計算,還具備非線性分析功能,能夠較為真實地模擬結構在荷載作用下的工作性能。以下是根據搜索結果整理的3D3S網架設計教程的相關內容。
3D3S軟件的基本功能
3D3S軟件基于AUTOCAD平臺,是一款出色且便捷的結構設計計算軟件。它的網架網殼生成模塊可以通過參數化建模,快速生成各類網架/殼結構,為設計人員提供了很大的便利。此外,3D3S軟件還包括輕型門式剛架、多高層建筑結構、鋼管桁架結構、建筑索膜結構、塔架結構及幕墻結構的設計與繪圖功能。
網架設計的基本步驟

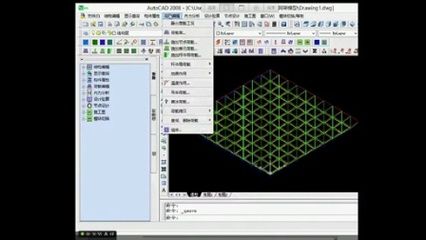

建模:首先,需要在3D3S軟件中建立網架的三維模型。這包括定義桿件截面尺寸、材料屬性、邊界條件等。例如,可以定義桿件截面尺寸為φ48×3.5,桿件材料為Q235B-1,定義邊界條件為邊緣桿件節點鉸接。
荷載定義:在荷載工況中,需要定義各種荷載,如恒荷載標準值、活荷載等。例如,可以定義恒荷載標準值為1.5kN/m2,活荷載為0.5kN/m2。
導荷載:生成封閉面后,可以自動導荷載。同時,需要定義節點自重為桿件自重的20%,定義質量源為1.0恒載+0.5活載。
分析計算:啟動高級分析模塊,對模型進行動力特性分析(求解自振周期)等。
導出模型:如果需要與其他軟件如ABAQUS、ANSYS等進行進一步的分析,可以通過導出功能將模型信息導出。需要注意的是,在導出模型過程中,導出的荷載項可能會有所不同,需要進行相應的調整。
實際應用案例
在實際工程中,3D3S軟件被廣泛應用于各種網架結構的設計。例如,某網架結構的廣告牌設計中,網架結構部分就是采用3D3S鋼結構軟件設計的。此外,還有日光溫室設計、水上娛樂中心的大跨空間結構設計等案例都使用了3D3S軟件。
學習資源
對于初學者來說,可以通過Bilibili等平臺找到3D3S軟件的入門教程。這些教程通常包括入門必看、網架設計的一般要求與節點形式、網架結構建模及計算等內容。此外,還有一些教程提供了全套課件和資料,可以幫助學習者更好地掌握3D3S軟件的使用方法。
綜上所述,3D3S網架設計教程涵蓋了從基礎知識到實際應用的各個方面。通過系統的學習和實踐,可以熟練掌握3D3S軟件在網架設計中的應用。
