鋼結構平面圖的繪制是一項關鍵的工程任務，它涉及到多個步驟和注意事項。確定設計意圖是繪制平面圖的第一步，明確要表達的結構布局和功能要求。收集必要的信息，包括尺寸、材料類型、荷載情況等，這些信息將指導后續的繪圖工作。使用專業軟件或手工繪制方法來創建平面圖。在繪制過程中，應確保圖紙清晰、準確，避免錯誤和遺漏。還需要對圖紙進行校核，確保所有尺寸和標注都符合實際情況。鋼結構平面圖的繪制需要綜合考慮設計意圖、信息收集、繪圖方法和校核等多個方面，以確保圖紙的準確性和實用性。

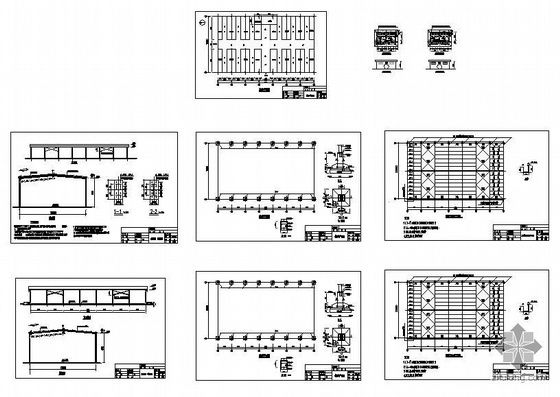

繪制鋼結構平面圖的步驟

繪制鋼結構平面圖是一項技術性較強的工作，需要遵循一定的標準和步驟。以下是詳細的繪制步驟：

1. 準備工作

• 了解基本構件代號：熟悉常用的鋼結構構件代號，如WLT（屋面檁條）、QLT（墻面檁條）、YC（隅撐）、XG（系桿）、SC（水平支撐）、ZC（柱間支撐）、GL（鋼梁）、GZ（鋼柱）等。
• 獲取設計圖：鋼結構設計圖是由設計單位編制完成的，鋼結構施工詳圖則以此為依據，由鋼結構制造廠或施工單位深化編制完成。
• 軟件準備：使用專業的繪圖軟件，如AutoCAD，可以幫助提高繪圖效率和質量。

2. 繪制基礎平面圖

• 設置繪圖環境：創建新的繪圖文件，設置合適的繪圖比例和單位。
• 繪制定位軸線及編號：在圖紙上繪制定位軸線，并標注軸線編號。
• 繪制基礎平面的形狀及尺寸：標注基礎平面的總長、總寬等尺寸。
• 繪制基礎梁、柱、墻的平面布置：根據設計要求，繪制基礎梁、柱、墻的位置和尺寸。
• 標注剖切位置及編號：在需要詳細展示的部位標注剖切位置和編號。
• 添加文字說明：在圖紙上添加必要的文字說明，如材料、施工要求等。
• 標注管溝、設備孔洞位置：標注管溝、設備孔洞的位置和尺寸。

3. 繪制鋼結構構件圖

• 繪制構件編號：根據構件的尺寸、規格、材質、零件板的位置和形狀進行編號。
• 繪制構件詳圖：每個構件應按布置圖上的構件編號繪制成詳圖，標注構件的定位尺寸、幾何尺寸、連接關系、焊縫符號、孔洞及其相互關系尺寸等。
• 繪制連接部位：根據設計圖提供的內力及節點構造進行連接計算及螺栓與焊縫的布置，選定螺栓數量、焊腳厚度及焊縫長度。
• 選擇合適的比例：構件圖形一般應選用合適的比例繪制（如1:15、1:20、1:50），對于較長、較高的構件，其長度高度與截面尺寸可以用不同的比例表示。
• 標注尺寸：所有尺寸均以mm為單位（標高除外），分別標注構件控制尺寸、各零件相關尺寸、斜尺寸及弧形尺寸的曲率半徑。
• 繪制復雜零件：對于較復雜的零件或交匯尺寸，應由放大樣（比例不小于1:5）或繪制展開圖來確定其尺寸。
• 標注節點板連接：在節點板連接孔中心線上注明斜度及相連的構件號。

4. 審查和修改

• 審查圖紙：施工詳圖應經原設計工程師會簽及由合同文件規定的監理工程師批準后方可施工。
• 修改圖紙：當需要修改時，制作加工單位應向原設計單位申報，經同意和簽署文件后，修改方可生效。

工具和資源

• AutoCAD：廣泛用于鋼結構平面圖的繪制，提供豐富的繪圖工具和命令。
• 圖集：參考《03G102-鋼結構設計制圖深度和表示方法》和《08SG115-1鋼結構施工圖參數表示方法》等圖集，了解詳細的制圖規范和標準。
• 在線教程：觀看AutoCAD鋼結構制圖教程視頻，提高繪圖技能。

通過以上步驟，你可以系統地繪制出高質量的鋼結構平面圖，確保圖紙的準確性和實用性。
