鋼結構樓板施工工藝主要包括以下步驟：，，1. 設計階段：根據建筑需求和結構特點，進行鋼結構樓板的初步設計。包括確定樓板的尺寸、形狀、材料選擇等。，，2. 材料準備：選擇合適的鋼材作為樓板的主要承載材料，并對其進行切割、成型處理。還需要準備其他輔助材料，如連接件、支撐桿等。，，3. 安裝基礎：在樓板下方安裝基礎梁，確保樓板能夠牢固地支撐在基礎上。需要對基礎梁進行焊接或螺栓連接，以形成穩定的支撐結構。，，4. 安裝鋼梁：將預制的鋼梁按照設計要求進行安裝，并通過焊接或螺栓連接的方式將其固定在基礎梁上。，，5. 安裝鋼筋網：在鋼梁上安裝鋼筋網，以增強樓板的抗拉性能和承載能力。鋼筋網的布置應根據設計要求進行，以確保其能夠均勻地承受荷載。，，6. 澆筑混凝土：在樓板上鋪設混凝土墊層，然后澆筑混凝土，使樓板與基礎梁緊密結合?；炷恋臐仓^程中需要注意振搗，以確保樓板內部密實無空洞。，，7. 養護與檢查：混凝土澆筑完成后，需要進行養護，以保持其強度和穩定性。需要對樓板進行質量檢查，確保其符合設計要求。，，8. 驗收與交付：完成所有施工工序后，進行驗收工作，確保樓板的質量達到預期目標。驗收合格后，即可交付使用。

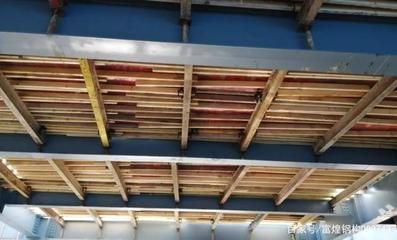

鋼結構樓板施工工藝圖片

關于鋼結構樓板施工工藝的圖片，由于搜索結果中并未提供具體的圖片信息，所以無法直接給出相關的圖片。不過，我可以為您提供一些文字描述，幫助您更好地理解鋼結構樓板的施工工藝。

鋼結構樓板施工工藝的文字描述

鋼結構樓板的施工工藝主要包括以下幾個步驟：

1. 主要承重梁連接：首先，需要將主要承重梁連接到兩端的支撐點上。在這個過程中，工字鋼的搭建需要合理，因?yàn)檫@是整個結構施工中受力最大的部分。主梁搭接時，要先清除預埋鋼板表面的雜物，然后再與固定預埋鋼板進行焊接。主梁的測量非常重要，要做到一梁一測量，誤差不能超過4mm。主梁搭接時要保持水平，先進行點焊，然后再加固，最后進行滿焊。主梁兩端需要進行360°焊接，確保鋼梁擺放垂直，受力均勻。次梁與主梁的連接也需要滿焊，頂部焊縫需要打磨平整，以防樓板鋼板鋪設時不平整。

2. 應用鋼結構框架鋪設鋼板樓板：接下來，使用鋼結構框架鋪設鋼板樓板。鋼板樓板的下料寬度應為次梁H型鋼中間尺寸，長度則根據現場實際需要進行拼接。在鋪設樓板時，板間應預留2～3㎜的縫隙，并與次梁進行點焊，點焊焊縫長度不應小于接逐面的1/3。

3. 拆除與重建：在某些情況下，可能需要拆除原有的鋼結構樓板。例如，大廳處的鋼結構需要全部拆除，原二層鋼結構樓板也需要全部拆除，然后更換為新的10㎜厚設計鋼板樓板。對于衛生間、洗手間、雜物間的鋼結構樓板，也需要全部拆除，并在結構墻柱上使用Φ16膨脹螺栓連接預埋件，重新安裝鋼結構骨架，鋪設鋼板，板面澆搗60后混凝土，板面墻處澆搗200高混凝土防水看坎，上部鋪貼防滑地磚，裝飾后標高比地毯地面低20㎜，以防止洗手間地面水污染地毯。

4. 樓梯的處理：如果需要，還需要拆除原結構鋼樓梯，并在原樓梯間使用鋼板樓梯進行封堵?？繅μ帒?yīng)在結構柱上安裝鋼板預埋件，順墻放置鋼結構主梁，原樓板次梁接長并與主梁滿焊連接。

以上就是鋼結構樓板施工工藝的文字描述，希望對您有所幫助。如果您需要具體的圖片，建議聯系專業的鋼結構施工單位或查閱相關的建筑施工書籍。
